用途にあった、最適な降圧 DC/DC レギュレータが選べる。

TI シンプル・デザイン・レギュレータは、幅広い入力範囲をカバーするとともに、使いやすさも実現しています。短期間での電源回路の設計をバックアップするため、データシートをわかりやすく簡潔にまとめた「製品概要」、電源 IC を選択する際の「ヒント集」、設計ツール「SwitcherProTM」を掲載しています。簡単に低コストで出力電圧を安定化できる低ドロップアウト（LDO）レギュレータ（TPS70xxx）、パワー MOSFET 内蔵、入力電圧をステップダウンする集積度の高いソリューションを提供するスイッチング DC/DC コンバータ（SWIFT™/TPS60xxx）など、お客様の用途にあったレギュレータ・ソリューションを見つけてください。

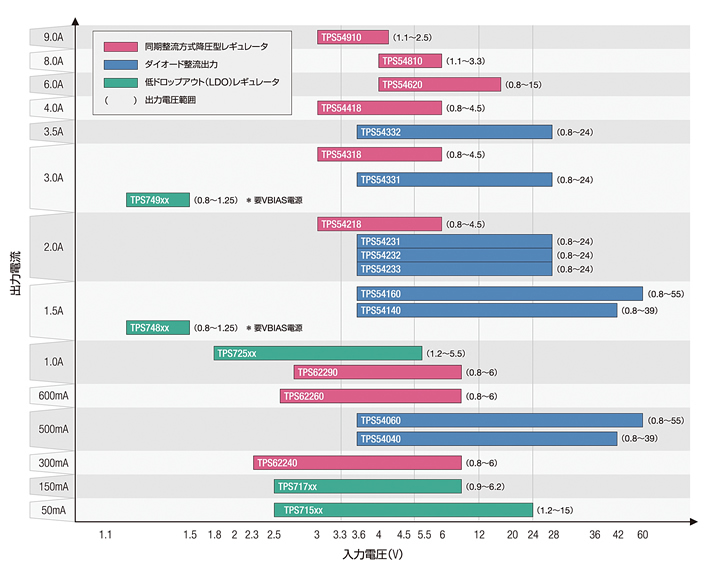

TI 降圧 DC/DC レギュレータの特長 FET を内蔵化することにより、少ない外付け部品で高周波スイッチングを実現 LDO は超低ドロップにより、高効率 設計ツール（SwitcherPRO™）により容易な設計 PowerPAD™ による優れた熱特性 広い入力電圧範囲 部品の鉛フリー化、グリーン化

ページトップへ

DC/DC コンバータ - SWIFT

「 製品概要」は、データシートから電源ICの選択に必要な特長/概要/標準的なアプリケーション回路図などを簡潔にまとめた文書です。製品をスピーディーに選択することができます。

製品型番	製品詳細	パッケージ	日本語版 データシート
TPS54040	出力 0.5A、Mid Vin（3.5V-42V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 2500KHz 製品概要 (jajt093.pdf, 1.18 MB)	10 ピン MSOP （5.0x3.0x1.0）
TPS54060	出力 0.5A、Mid Vin（3.5V-60V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 2500KHz 製品概要 (jajt095.pdf, 1.17 MB)	10 ピン MSOP （5.0x3.0x1.0）
TPS54140	出力 1.5A、Mid Vin（3.5V-42V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 2500KHz 製品概要 (jajt094.pdf, 1.15 MB)	10 ピン MSOP （5.0x3.0x1.0）
TPS54160	出力 1.5A、Mid Vin（3.5V-60V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 2500KHz 製品概要 (jajt096.pdf, 1.16 MB)	10 ピン MSOP （5.0x3.0x1.0）
TPS54218	出力 2A、Low Vin（ 2.95V-6V）ハイサイド、ローサイド MOSFET 内蔵。 同期整流降圧スイッチングレギュレータ。 最大スイッチング周波数2000KHz 製品概要 (jajt097.pdf, 1.12 MB)	16 ピン QFN （3.0x3.0x0.75）
TPS54231	出力 2A、Mid Vin（3.5V-28V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 570KHz 製品概要 (jajt088.pdf, 1.17 MB)	8 ピン SOIC （6.0x5.0x1.7)
TPS54232	出力 2A、Mid Vin（3.5V-28V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 1100KHz 製品概要 (jajt089.pdf, 1.17 MB)	8 ピン SOIC （6.0x5.0x1.7)
TPS54233	出力 2A、Mid Vin（3.5V-28V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 300KHz 製品概要 (jajt090.pdf, 1.14 MB)	8 ピン SOIC （6.0x5.0x1.7)
TPS54331	出力 3A、Mid Vin（3.5V-28V） ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 570KHz 製品概要 (jajt091.pdf, 1 MB)	8 ピン HSOIC/SOIC （6.0×5.0×1.7）
TPS54332	出力 3A、Mid Vin（3.5V-28V）ハイサイド MOSFET 内蔵。 外付けフライホイール・ダイオードによるシンプル降圧スイッチングレギュレータ。 広範囲入力により幅広い用途に対応。 軽負荷モードによる高効率。 スイッチング周波数 1100KHz 製品概要 (jajt092.pdf, 1.14 MB)	8 ピン PowerPAD （6.0x5.0x1.7)
TPS54318	出力 3A、Low Vin（ 2.95V-6V）ハイサイド、ローサイド MOSFET 内蔵。 同期整流降圧スイッチングレギュレータ。 最大スイッチング周波数2000KHz 製品概要 (jajt098.pdf, 1.13 MB)	16 ピン QFN （3.0x3.0x0.75)
TPS54418	出力 4A、Low Vin（ 2.95V-6V）ハイサイド、ローサイド MOSFET 内蔵。同期整流降圧スイッチングレギュレータ。 最大スイッチング周波数2000KHz 製品概要 (jajt100.pdf, 1.18 MB)	16 ピン QFN （3.0x3.0x0.75)
TPS54620	出力 6A、Mid Vin（ 4.5V-17V）ハイサイド、ローサイド MOSFET 内蔵。同期整流降圧スイッチングレギュレータ。 最大スイッチング周波数1600KHz 製品概要 (jajt101.pdf, 1.21 MB)	14 ピン QFN （3.5×3.5×1.0）
TPS54810	出力 8A、Low Vin（4-6V） ハイサイド、ローサイド MOSFET 内蔵。同期整流降圧スイッチングレギュレータ。 最大スイッチング周波数700KHz 製品概要 (jajt064.pdf, 426 KB)	28 ピン HSTSSOP （6.4×9.7×1.2）
TPS54910	出力 9A、Low Vin（3-4V） ハイサイド、ローサイド MOSFET 内蔵。同期整流降圧スイッチングレギュレータ。 最大スイッチング周波数700KHz 製品概要 (jajt053.pdf, 413 KB)	28 ピン HSTSSOP （6.4×9.7×1.2）

• 無償サンプル

ローパワー DC/DC コンバータ - TPS60K

製品型番	製品詳細	パッケージ	日本語版 データシート
TPS62290	出力1A、Low Vin（2.3-6V） ハイサイド、ローサイド MOSFET 内蔵。Fsw=2.25MHz。PFM/PWM 方式同期整流降圧スイッチングレギュレータ。 製品概要 (jajt047.pdf, 185 KB)	6 ピン SON （2×2×0.8）
TPS62260	出力600mA、Low Vin（2-6V）ハイサイド、ローサイド MOSFET 内蔵。Fsw=2.25MHz。PFM/PWM 方式同期整流降圧スイッチングレギュレータ。 2.2uH インダクタ対応可、 高さ1mm 以下の電源を構成可能。 製品概要 (jajt052.pdf, 203 KB)	6 ピン SON （2×2×0.8） 5 ピン TSOT23 （3×3×1）
TPS62240	出力400mA、Low Vin（2-6V）ハイサイド、ローサイド MOSFET 内蔵。Fsw=2.25Mhz。PFM/PWM 方式同期整流降圧スイッチングレギュレータ。 2.2uH インダクタ対応可、 高さ1mm 以下の電源を構成可能。 製品概要 (jajt051.pdf, 205 KB)	6 ピン SON （2×2×0.8） 5 ピン TSOT23 （3×3×1）

• 無償サンプル

LDO - TPS70K

製品型番	製品詳細	パッケージ	日本語版 データシート
TPS749xx	出力 3A、120mV（Typ） 超低ドロップ・リニアレギュレータ。 ソフトスタート機能とPG 出力によりシーケンス動作の設定が容易。 2.2uF 以上の容量のあらゆる種類の出力コンデンサで安定に動作。 * 回路動作用に3-5.5Vの制御用電源が必要。 製品概要 (jajt048.pdf, 186 KB)	20 ピン QFN （5×5×1） DDPAK-7 （10×15×4.5）
TPS748xx	出力1.5A、60mV（Typ） 超低ドロップ・リニアレギュレータ。 ソフトスタート機能とPG 出力によりシーケンス動作の設定が容易。 2.2uF 以上の容量のあらゆる種類の出力コンデンサで安定に動作。 * 回路動作用に3-5.5Vの制御用電源が必要。 製品概要 (jajt050.pdf, 194 KB)	10 ピン SON （3×3×1） 20 ピンQFN （5×5×1）
TPS725xx	出力1A、170mV（Typ）低ドロップ・リニアレギュレータ。 最低動作入力動作電圧1.8V、50msec 遅延タイマー付き RESET 出力、 あらゆる種類の出力コンデンサで安定に動作。 製品概要 (jajt049.pdf, 209 KB)	8 ピン SOIC （6.0×5.0×1.7） 6 ピン SOT-223 （7×6.5×1.5） DDPAK-5（10×15×4.5）
TPS715xx	出力0.05A、415 ｍ V（Typ）、入力２４V 対応、3.2uA 低自己消費電流、 低ドロップアウト・リニアレギュレータ。 製品概要 (jajt099.pdf, 856 KB)	5 ピン SC-70 （3×2.1×1）
TPS717xx	出力0.15A, 170mV（Typ）超低ノイズ、 広帯域PSRR 低ドロップ・リニアレギュレータ。 製品概要 (jajt071.pdf, 1.54 MB)	5 ピン SC-70 （3×2.1×1） 6 ピン SON （2×2×0.8） 6 ピン SON （1.5×1.5×0.8）

• 無償サンプル

ページトップへ

電源設計ツール　SwitcherPRO™

SwitcherPRO™ は、TPS型番のスイッチングDC/DCコントローラ/コンバータの回路設計シミュレーションを簡単に行うことができる設計ツールです。TPS40xxx™ コントローラ、TPS60xxx 低電力 DC/DC コンバータ、およびSWIFT™ （TPS54xxx）POL（Point of Load）DC/DC コンバータ製品の設計をサポートします。
設計パラメータの入力により、ライブラリから実際の外付け部品を選定可能。回路図、BOM リスト、効率特性、ループ・レスポンス、推奨レイアウト、動作解析、ストレス解析の結果を表示します。作成されたカスタム設計の管理やデータの共有も可能となります。ウェブ上で使用するオンライン版（オンラインでの保存や共有が可能）とネットワーク接続なしに、デスクトップ上で独立して使用可能なダウンロード版の両方をご用意しています。

SwitcherPRO™ ダウンロード/登録

ツール画面イメージを表示

スムーズな設計をサポートするウェブ・サポート、アナログ eLab デザイン・センター

Analog eLAB™ デザイン・センターでは、セミナーのご案内や、日本語技術資料、電源ICクイックサーチや無償でダウンロードしていただける設計ツールなどを揃えています。 ぜひご利用ください。
