ディスプレイ用 SerDes 概要

インフォテインメント・ディスプレイで、ビデオやオーディオなどの各種信号を単一の STP または同軸ケーブルで伝送

インフォテインメント用の FPD-Link III

1080p 車載ディスプレイ向けとして世界初の SerDes チップセット

速度計



広範な選択肢

RGB、OpenLDI(LVDS)、MIPI CSI-2、HDMI に対応します

GPS の隣のハンドル



テクノロジー・リーダー

フル 1080p / 2K / 3K HD ディスプレイとオンチップ HDCP キーをサポートする初の製品です

車両座席背面のテレビ



堅牢な設計

ケーブル経年劣化や温度変化に対する補償機能を提供するアダプティブ・イコライゼーション

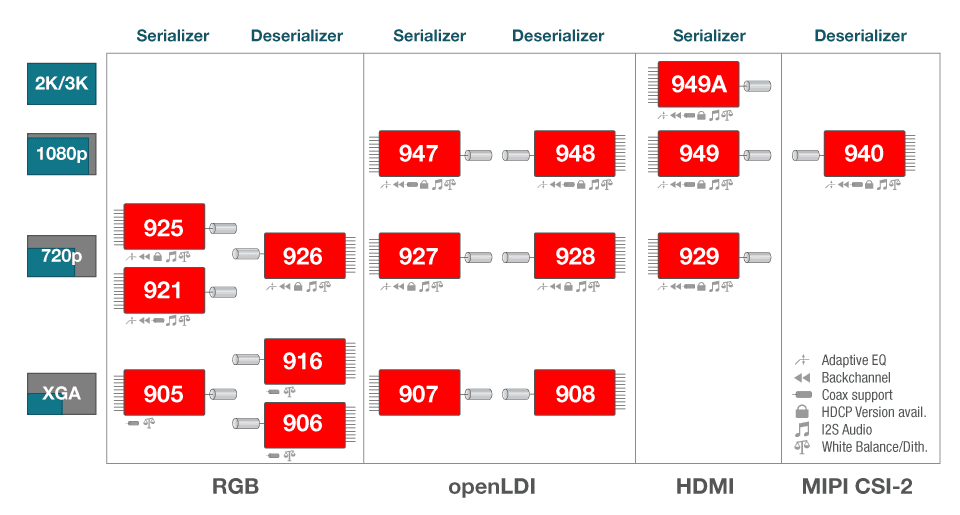

インフォテインメント・ディスプレイ向けの FPD-Link 製品で構成された幅広い製品ラインアップ

FPD-Link 製品の図

主なディスプレイ向け FPD-Link 製品

システム・インターフェイスの異なるシリアライザとデシリアライザの組み合わせとマッチングを可能にします。FPD-Link は、自動バス・ブリッジ変換を可能にします。FPD-Link2 と FPD-Link3 製品はすべて包括的な相互運用性と、上位 / 下位互換性をサポートしており、フレキシブルなシステム設計を可能にします。

システム・インターフェイス
PCLK(MHz)
表示分解能
アダプティブ EQ
バック・チャネル
スペクトラム拡散
ホワイト・バランス / ディザリング
I2S オーディオ
HDCP バージョン
同軸
シリアライザ
デシリアライザ
Open LDI 25 ~ 170 1920 x 1080
yes

yes

yes

yes
yes
yes
yes

DS90UB947

DS90UH947

DS90UB948

DS90UH948

25 ~ 210 2880 x 1080
yes
yes
yes
yes
yes
yes
yes
DS90UH948A
5 ~ 85 1280 x 720
yes
yes
yes
yes
yes
yes

DS90UB927

DS90UH927

DS90UB928

DS90UH928

5 ~ 65 1024 x 768
yes
DS90UR907 DS90UR908
パラレル RGB 5 ~ 96 1920 x 1080
yes
yes
yes
yes
yes
yes
DS90UB921 DS90UB922
5 ~ 85 1280 x 720
yes
yes
yes
yes
yes
yes

DS90UB925

DS90UH925

DS90UB926

DS90UH926

5 ~ 65 1024 x 768
yes
yes
yes
DS90UR905

DS90UR906

DS90UR916

HDMI™ 25 ~ 170 1920 x 1080
yes
yes
yes
yes
yes
yes
yes

DS90UB949

DS90UH949

DS90UB929

25 ~ 210 2880 x 1080
yes
yes
yes
yes
yes
yes
yes
DS90UH949A
MIPI® CSI-2 25 ~ 170 1920 x 1080
yes
yes
yes
yes
yes
yes
yes

DS90UB940

DS90UH940

25 ~ 210 2880 x 1080
yes
yes
yes
yes
yes
yes
yes
DS90UH940A

主な LVDS、MIPI DSI、DVI 車載認証済みディスプレイ用 SerDes

型番
表示分解能
入力インターフェイス
出力インターフェイス
ピクセル・クロック
その他の資料
SN65DSI83-Q1 24bpp/18bp で 1366x768 60fps(WXGA) シングル MIPI DSI V1.0 LVDS シングル・リンク LVDS クロック出力範囲 50MHz ~ 154MHz 評価基板
SN65DSI84-Q1 24bpp/18bpp で 1920x1200 60fps シングル MIPI DSI V1.00 デュアル・シングル・リンク LVDS デュアル・リンク LVDS クロック出力範囲 50MHz ~ 154MHz
SN65DSI85-Q1 24bpp/18bpp で 2560x1600 60fps、1920x1080p 120fps デュアル MIPI DSI V1.00 デュアル・シングル・リンク LVDS デュアル・リンク LVDS クロック出力範囲 50MHz ~ 154MHz 評価基板
SN65DSI86-Q1 4K2K 60fps 18bpp デュアル MIPI DSI V1.00 eDP V1.4(1 ~ 4 レーン) レーンあたり 5.4Gbps(HBR2)で動作する eDP ver1.4 出力
TFP401A-Q1 True Color、24 ビット/ピクセル、クロック毎 1 または 2 ピクセルにつき 16.7M カラー DVI V1.0 RGB 高いクロック/データ・ジッタ耐性、高いクロック・スキュー耐性
SN65LVDS93A-Q1 10MHz ~ 135MHz ピクセル・クロック周波数範囲 LVTTL 28 ビット クワッド LVDS スペクトラム拡散クロック(SSC)に対応
DS90CR286A-Q1 最大 1.848Gbps のデータ・スループット クワッド LVDS TIA/EIA-644 LVDS 規格に準拠 評価基板
