シリアル・デジタル・インターフェイス(SDI) IC – アプリケーション

放送/業務用ビデオ

放送ビデオ・ルータ

 TI の低消費電力イコライザは、ビデオ・ルータによる 3G、200m のケーブル伝送を可能にします。ジッタ耐性の高いリクロッカとケーブル・ドライバは、ルータからのクリーンなビデオ出力を可能にします。

業界で 3G から UHD への移行が進展する中で、TI の 12G 製品は既存の同軸ベースのビデオ・ルータまたは IP ベースのルータを経由するビデオ・トランスポート向けにシングルチップ・ソリューションを提供します。

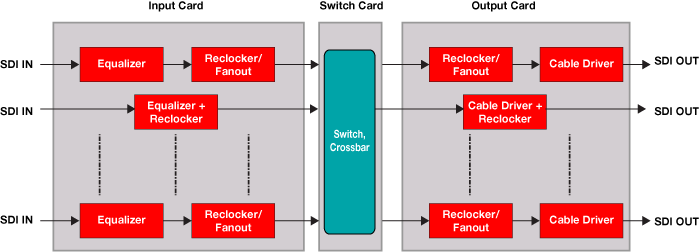

SDI ビデオ・ルータ・ダイヤグラム
SDI 放送ビデオ

主なデバイス

製品名
概要
LMH1297 リクロッカを内蔵した 12G ウルトラ HD SDI 対応の双方向 I/O
LMH1228 リクロッカを内蔵した 12G SDI デュアル出力、ウルトラ HD ケーブル・ドライバ
LMH1219 リクロッカを内蔵した低消費電力、ウルトラ HD イコライザ
LMH1226 低消費電力、デュアル出力 UHD リクロッカ
LMH0324 3G/HD/SD SDI 低消費電力アダプティブ・ケーブル・イコライザ
LMH0397 リクロッカを内蔵した 3G SDI 対応の双方向 I/O
LMH0318 3G/HD/SD SDI 低消費電力リクロッカ、ケーブル・ドライバ付き

業務用の量産型スイッチャ

 TI のリファレンスレス・リクロッカはロック時間が短く、ビデオ・フレームも失わずに、複数のビデオ・ストリーム間で迅速な切り替えを可能にします。複数のビデオ/オーディオ・クロック・レートに対応したビデオ/オーディオ・クロック・ジェネレータは、シングルチップ・ソリューションを採用し、SD から UHD までの各種ビデオ規格向けに低ジッタのクロックとタイミング信号の供給を可能にします。

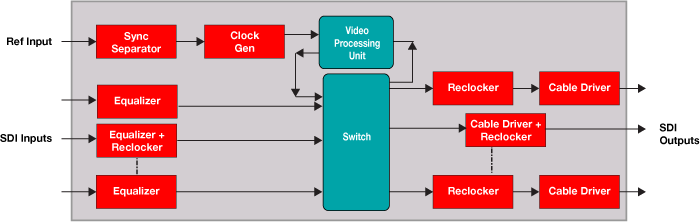

SDI 業務用の量産型スイッチャ・ダイヤグラム

主なデバイス

製品名
概要
LMH1218 リクロッカを内蔵した低消費電力、ウルトラ HD ケーブル・ドライバ
LMH1228 リクロッカを内蔵した 12G SDI デュアル出力、ウルトラ HD ケーブル・ドライバ
LMH1219 リクロッカを内蔵した低消費電力、ウルトラ HD イコライザ
LMH1226 低消費電力、デュアル出力 UHD リクロッカ
LMH0395 低消費電力で、伝送距離を延長する 3G/HD/SD SDI アダプティブ・ケーブル・イコライザ
LMH0356 3G/HD/SD SDI リクロッカ、4:1 入力マルチプレクサと FR4 イコライザ付き
LMH1983 3G/HD/SD ビデオ・クロック・ジェネレータ、オーディオ・クロック付き

プロシューマ・ビデオ

&プロシューマ・ビデオ用キャプチャ・カード/フォーマット・コンバータ

 リターン・ロス回路を集積した TI のコンフィギュラブル I/O は、SD から 3G までの各種ビデオ信号向けに、高いリターン・ロス・マージンと最適な信号品質を実現します。リターン・ロス回路を集積したコンフィギュラブル I/O の双方向機能は、ビデオ・キャプチャ/フォーマット・コンバータ・カードのフォーム・ファクタに関する懸念を解消します。複数のビデオ/オーディオ・クロック・レートに対応したビデオ/オーディオ・クロック・ジェネレータは、シングルチップ・ソリューションを採用し、SD から UHD までのデータ・レートで高性能動作を実現します。

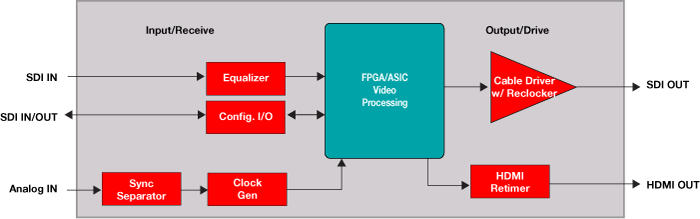

プロシューマ・ビデオ・キャプチャ・カード
ビデオ・カメラ

主なデバイス

製品名
概要
LMH0397 リクロッカを内蔵した 3G SDI 対応の双方向 I/O
LMH1228 リクロッカを内蔵した 12G SDI デュアル出力、ウルトラ HD ケーブル・ドライバ
LMH1219 リクロッカを内蔵した低消費電力、ウルトラ HD イコライザ
LMH1226 低消費電力、デュアル出力 UHD リクロッカ
LMH0344 3G/HD/SD SDI アダプティブ・ケーブル・イコライザ
LMH1297
リクロッカを内蔵した 12G ウルトラ HD SDI 対応の双方向 I/O
LMH1983 3G/HD/SD ビデオ・クロック・ジェネレータ、オーディオ・クロック付き
LMH0303 3G/HD/SD SDI ケーブル・ドライバ、ケーブル検出機能付き

市販用ビデオ

セキュリティ &監視

セキュリティおよび監視アプリケーションでは、通常、損失の多いケーブルを使用してクリーンなビデオ・データを送信する必要 があり、高い ESD で安全な動作を維持します。 TI のイコライザおよびリクロック機能は、損失のあるケーブルを使用して、セキュリティ・カメラから送られた元のビデオ・コンテンツを回復します。 クロスポイント・スイッチは、フレキシビリティが高く、複数のビデオ入力からさまざまなモニタ/DVR ポートへの切り替えを行うことができます。

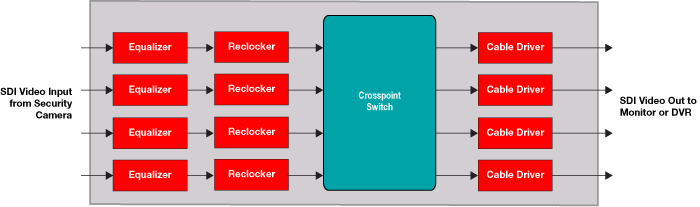

セキュリティ監視ダイヤグラム
市販用セキュリティ・カメラ

主なデバイス

製品名
概要
DS30EA101
0.15 ~ 3.125Gbps アダプティブ・ケーブル・イコライザ
DS30BA101 3.125Gbps 差動バッファ
DS10CP154A 1.5Gbps、4x4 LVDS クロスポイント・スイッチ
DS25CP104A
3.125Gbps、4x4 LVDS クロスポイント・スイッチ、Tx プリエンファシスおよび Rx イコライゼーション付き&
