マイコン(MCU)

SimpleLink™ Arm® MSP432 マイコン

高精度センサからインテリジェントなクラウド・ゲートウェイまで


高精度 ADC

MSP432P4 マイコンと各種 SimpleLink マイコンは、最小のシステム消費電力で、高精度信号のキャプチャと分析を可能にします。

  • 最大 2MB のフラッシュを搭載した低消費電力マイコン
  • 高精度 16 ビット逐次比較型 A/D コンバータ
  • 128KB から 2MB までのフラッシュを搭載したピン互換のスケーラビリティ

イーサネット・マイコン

MSP432E4 マイコンと各種 TI SimpleLink イーサネット・マイコンは、有線/ワイヤレス・コネクティビティ機能の統合と、クラウドへのセンサ接続を可能にします。

  • イーサネットの MAC と PHY を内蔵
  • 有線 / ワイヤレスの産業用スマート・ゲートウェイ
  • 暗号化アクセラレータ搭載 120MHz CPU

センサからゲートウェイへの移行による簡素化

1 度のソフトウェア投資で、高精度センサ、インテリジェント・ゲートウエイ、クラウド統合を含む包括的な IoT ネットワークを開発できます。分析をゲートウェイに移行すると次のような利点があります。

  • エッジ・ノード設計の簡素化
  • クラウド・データ・トラフィックの最適化
  • イベント発生から対処までの遅延時間を短縮

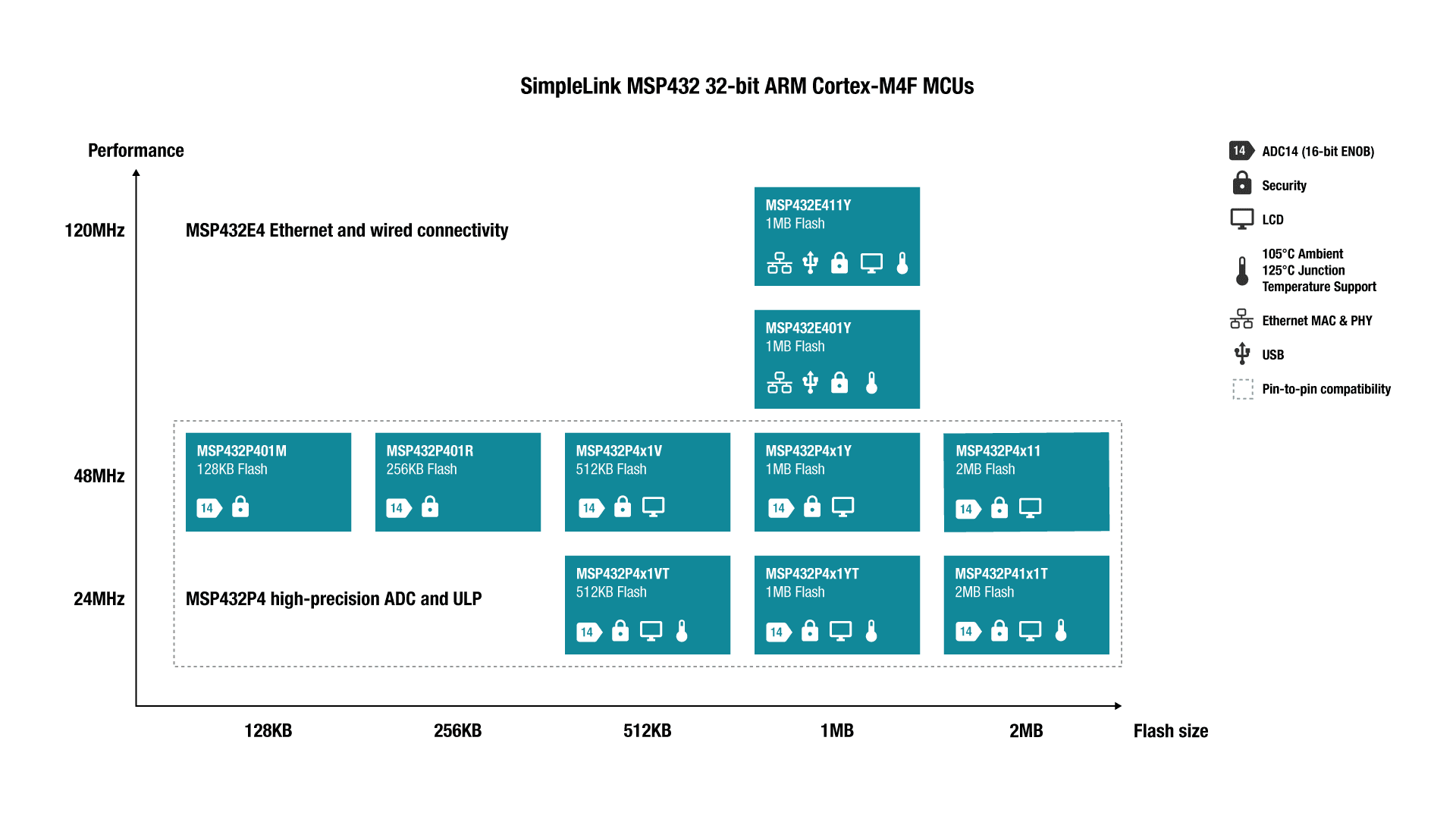

MSP432 ホスト・マイコン製品ラインアップ

スケーラブルな ARM Cortex-M4F マイコン製品ラインアップは、高精度センサ・ノードからインテリジェントな有線/ワイヤレス・ゲートウェイまで、産業用 IoT 向けのエンド・ツー・エンド・ソリューションの開発にご活用いただけます。8 倍のスケーラビリティを備えたメモリとピン互換性を提供し、製品の強化、拡張に活躍します。業界最高クラスの高精度 ADC で、高精度かつ超低消費電力のセンサ・ノードを開発しましょう。また、センサ・ノードの管理とクラウドへの接続のために、幅広い有線通信ペリフェラルを活用したインテリジェント・ゲートウェイを構築することもできます。

MSP432 製品ラインアップの画像

SimpleLink MSP432 ファミリ・マイコンの比較

MSP432P4:超低消費電力の高精度アナログ・マイコン
MSP432E4:高性能イーサネット・マイコン
ペリフェラルとシステムの統合


1MSPS、16 ビット高精度の逐次比較型 ADC、オーバーサンプリング、13.2 ビットのネイティブ ENOB

80μA/MHz の消費電力、48MHz 動作の Cortex-M4F CPU

最小 600nA のスタンバイ電流(RTC 有効時)

8 個の UART、SPI、I2C

320 セグメント LCD

105Ca の産業用温度範囲

10/100 イーサネット MAC & PHY

2Msps、2 つの同時サンプリング SAR(逐次比較型)ADC

120MHz 動作の Cortex-M4F CPU

20 個を超える UART、SPI、I2C

クワッド SPI

LCD パラレル・ポート(TFT ディスプレイ)

外部メモリ・インターフェイス & 汎用パラレル・ポート

105Ca の産業用温度範囲

メモリ

128KB ~ 2MB フラッシュ

32 ~ 256KB SRAM

1MB フラッシュ、256KB SRAM

パッケージ・オプション
64 ピン QFN、80 ピン BGA、100 ピン QFP 128 ピン QFP、212 ピン BGA
アプリケーションの例

高精度センサ・ノード

センサ、モータの診断と監視

ガラス破損検出器

電子ロック

メーター

産業用オートメーションのゲートウェイ

HVAC システム・コントローラ

ゾーン・コントローラ

データ・コンセントレータ

I/O モジュール

SimpleLink 超低消費電力の高精度マイコンを検索  SimpleLink イーサネット・マイコンを検索

MSP432P4 振動コンディション監視

MSP432 と高精度 ADC は、非侵襲的かつ非破壊的な方法でモーター状態の監視と評価を実行できます。このソリューションは、優れた高精度処理と超低消費電力を実現し、今後のモーター異常障害を予測できるようにします。
