ロジック

スイッチ、変換器、I²C、インターフェイス、リトル・ロジック、ゲート、インバータ、フリップ・フロップ、FIFO などの標準ロジック IC

テキサス・インスツルメンツ（TI）の標準ロジック・ソリューションは、アプリケーションの柔軟性を高め、性能を向上させます。 TI はさまざまなロジック製品、テクノロジー、ソリューションで構成される業界で最も幅広いポートフォリオを提供しています。 TI のロジック・ソリューションは、簡単に使えることを考慮して設計されており、また開発を迅速かつ簡単にするリソースと組み合わされているため、設計が楽になり、市場投入までの期間を短縮することができます。

製品ツリー

最新情報

最新の標準ロジック・サンプル

型番 概要
SN74LVC1G125 シングル バス・バッファ・ゲート、3 ステート出力
SN74LVC1G126 シングル バス・バッファ・ゲート、3 ステート出力
SN74LVC1G240 シングル バス・バッファ・ゲート、3 ステート出力
TS5V522C 5 V、5 ビット・ビデオ変換スイッチ（デュアル VGA ソース/シンク用）
SN74LVC1G57 構成可能マルチ・ファンクション・ゲート
SN74LVC1G58 構成可能マルチ・ファンクション・ゲート
SN74LVC1G97 構成可能マルチ・ファンクション・ゲート

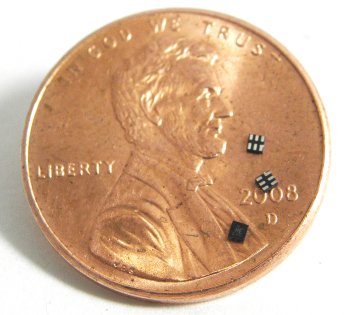

LVC Little Logic on penny

LVC リトル・ロジック

TI's LVC logic products are specially designed for 3-V power supplies. The LVC family is a high-performance version with 0.8-µ CMOS process technology, 24-mA current drive, and 6.5-ns maximum propagation delays for driver operations. The LVC family includes both bus-interface and gate functions with 50 different functions planned.

LVC Little Logic is created in order to reduce package thickness from traditional 1.0 mm down to 0.5 mm. This is essential in the market space as demands for smaller, thinner packages continue to arise.

型番 データシート Vcc  Range (V) TPD Max (ns) Appr. Price パッケージ/ピン サンプル/購入
SN74LVC1G98DSFR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G98DRYR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G97DSFR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G97DRYR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G58DSFR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G58DRYR Sample and Buy 1.65 to 5.5 5.1 0.16 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G57DSFR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G57DRYR Sample and Buy 1.65 to 5.5 5.1 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G34DSFR Sample and Buy 1.65 to 5.5 2.9 0.15 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G34DRYR Sample and Buy 1.65 to 5.5 2.9 0.16 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G17DSFR Sample and Buy 1.65 to 5.5 5 0.13 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G17DRYR Sample and Buy 1.65 to 5.5 5 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G14DSFR Sample and Buy 1.65 to 5.5 5 0.13 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G14DRYR Sample and Buy 1.65 to 5.5 5 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G07DSFR Sample and Buy 1.65 to 5.5 3.5 0.13 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G07DRYR Sample and Buy 1.65 to 5.5 3.5 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G06DSFR Sample and Buy 1.65 to 5.5 3 0.13 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G06DRYR Sample and Buy 1.65 to 5.5 3 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G04DSFR Sample and Buy 1.65 to 5.5 3.7 0.13 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G04DRYR Sample and Buy 1.65 to 5.5 3.7 0.15 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G38DSFR Sample and Buy 1.65 to 5.5 3.9 0.13 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G38DRYR Sample and Buy 1.65 to 5.5 3.9 0.13 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G32DSFR Sample and Buy 1.65 to 5.5 4 0.18 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G32DRYR Sample and Buy 1.65 to 5.5 4 0.13 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G08DSFR Sample and Buy 1.65 to 5.5 4 0.15 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G08DRYR Sample and Buy 1.65 to 5.5 4 0.13 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G02DSFR Sample and Buy 1.65 to 5.5 4 0.14 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G02DRYR Sample and Buy 1.65 to 5.5 4 0.13 | 1ku SON (DRY) | 6 Sample and Buy
SN74LVC1G00DSFR Sample and Buy 1.65 to 5.5 4 0.14 | 1ku SON (DSF) | 6 Sample and Buy
SN74LVC1G00DRYR Sample and Buy 1.65 to 5.5 4 0.13 | 1ku SON (DRY) | 6 Sample and Buy
カタログ


TI E2E Community - TI.com

今日絶えず発表されるインターフェイス標準に合わせて最適化された、デュアル電源、自動方向感知、およびハイブリッド・アプリケーションに特化した変換器など、弊社の総合的な変換器のポートフォリオをご確認ください。


ワイヤレス・ベースバンド・プロセッサと、携帯機器アプリケーション用の I/O を保存する SIM カードを連結するための TI の新しい SIIM カード・ソリューション このデバイスは、ISO/IEC スマートカード・インターフェイス要件と、GSM および 3G モバイル基準に適合しています。 これには、Class-B（2.95 V）および Class-C（1.8 V）のインターフェイスをサポート可能なハイスピード・レベル・シフタと、2.95 V の Class-B および 1.8 V の Class-C インターフェイス間で選択可能な出力電圧を備えた低電圧降下（LDO）電圧レギュレータが含まれています。
