ADS1220
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。
超小型、低消費電力、24 ビット、AD コンバータ、SPI



モデル (1)

タイトル カテゴリ 種類 日付
ADS1220 IBIS Model IBIS Model ZIP 2014年 1月 15日

設計キット&評価モジュール (2)

内容 型番 ソフトウェア/ツール・タイプ
TI Precision Labs SAR(逐次比較型)ADC の評価モジュール・パフォーマンス・デモ・キット(PDK) PLABS-SAR-EVM-PDK 評価モジュールと評価ボード
低消費電力、低ノイズ、24 ビット AD コンバータ用評価モジュール ADS1220EVM 評価モジュールと評価ボード

リファレンス・デザイン

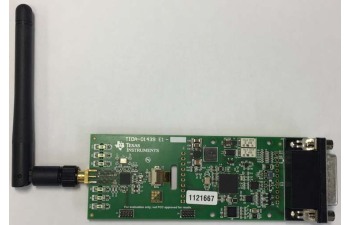

予知保全向けワイヤレス・メッシュ・ネットワークのリファレンス・デザイン

このリファレンス・デザインにより、さまざまなタイプのセンサをインターネットに直接接続するワイヤレス・メッシュ・ネットワークを迅速に実現できます。RS232、RS485、RTD などの入力をボードに搭載しており、予防保守のためにさまざまなセンサや機械からデータを収集します。データ処理の目的で、浮動小数点ユニットと DSP アクセラレーション機能を搭載した高性能 Arm Cortex M4F マイコンをボードに実装しています。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

ソフトウェア (1)

ADS1x20 Example Code  (ZIP 51 KB )    2018年 12月 20日    (英語)

開発ツール (3)

内容 型番 ソフトウェア/ツール・タイプ
SPICE ベースのアナログ・シミュレーション・プログラム TINA-TI 回路設計とシミュレーション
アナログ技術者向けカリキュレータ ANALOG-ENGINEER-CALC 計算ツール
オペアンプ - ADC 回路 トポロジ・カリキュレータ ADC-INPUT-CALC 計算ツール

CAD/CAE シンボル

型番 パッケージ|ピン数 CAD ファイル(.bxl) STEP モデル(.stp)
ADS1220 ダウンロード ダウンロード
ダウンロード ダウンロード

テキサス・インスツルメンツは Accelerated Designs, Inc. と連携して、TI 製品用の回路図記号と PCB レイアウト・フットプリントを提供しています。

CAD シンボルを表示するには、以下の手順に従ってください。

ステップ 1: ソフトウェアをダウンロードしてインストールします Ultra Librarian software

ステップ 2:CAD ファイル(.bxl)のテーブルから記号およびフットプリントをダウンロードします。

ステップ 3:Ultra Librarian Reader ソフトウェアで .bxl ファイルを開きます。

完了 CAD/CAE 記号データベースは //webench.ti.com/cad/ でご確認いただけます。

PCB フットプリントと回路図記号は、特定ベンダに依存しないフォーマットでダウンロードできます。ダウンロード後に Ultra Librarian Reader を使用して、業界トップクラスの EDA CAD/CAE 設計ツールにエクスポートすることができます。 Ultra Librarian Reader . このリーダーはで入手可能 無償ダウンロード

Ultra Librarian Reader は、Ultra Librarian ツールセットの一部で、実質的にどんな EDA CAD/CAE フォーマットでも、コンポーネントとその属性の生成、インポート、エクスポートが可能です。
