CSD18533Q5A

アクティブ

5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET

製品詳細

VDS (V) 60 Configuration Single Rds(on) at VGS=4.5 V (max) (mΩ) 8.5 Rds(on) at VGS=10 V (max) (mΩ) 5.9 IDM - pulsed drain current (max) (A) 267 QG (typ) (nC) 29 QGD (typ) (nC) 5.4 QGS (typ) (nC) 6.6 VGS (V) 20 VGSTH typ (typ) (V) 1.9 ID - silicon limited at TC=25°C (A) 103 ID - package limited (A) 100 Logic level Yes Operating temperature range (°C) -55 to 150 Rating Catalog
VDS (V) 60 Configuration Single Rds(on) at VGS=4.5 V (max) (mΩ) 8.5 Rds(on) at VGS=10 V (max) (mΩ) 5.9 IDM - pulsed drain current (max) (A) 267 QG (typ) (nC) 29 QGD (typ) (nC) 5.4 QGS (typ) (nC) 6.6 VGS (V) 20 VGSTH typ (typ) (V) 1.9 ID - silicon limited at TC=25°C (A) 103 ID - package limited (A) 100 Logic level Yes Operating temperature range (°C) -55 to 150 Rating Catalog
VSONP (DQJ) 8 29.4 mm² 4.9 x 6
  • Ultra Low Qg and Qgd
  • Low Thermal Resistance
  • Avalanche Rated
  • Logic Level
  • Pb Free Terminal Plating
  • RoHS Compliant
  • Halogen Free
  • SON 5 mm × 6 mm Plastic Package
  • Ultra Low Qg and Qgd
  • Low Thermal Resistance
  • Avalanche Rated
  • Logic Level
  • Pb Free Terminal Plating
  • RoHS Compliant
  • Halogen Free
  • SON 5 mm × 6 mm Plastic Package

This 4.7 mΩ, 60 V, SON 5 × 6 mm NexFET™ power MOSFET is designed to minimize losses in power conversion applications.

This 4.7 mΩ, 60 V, SON 5 × 6 mm NexFET™ power MOSFET is designed to minimize losses in power conversion applications.

ダウンロード 字幕付きのビデオを表示 ビデオ

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
9 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート CSD18533Q5A 60 V N-Channel NexFET Power MOSFET データシート (Rev. B) PDF | HTML 2015年 1月 22日
アプリケーション・ノート Using MOSFET Transient Thermal Impedance Curves In Your Design PDF | HTML 2023年 12月 18日
アプリケーション・ノート QFN and SON PCB Attachment (Rev. C) PDF | HTML 2023年 12月 6日
アプリケーション・ノート MOSFET Support and Training Tools (Rev. C) PDF | HTML 2023年 11月 22日
アプリケーション・ノート Using MOSFET Safe Operating Area Curves in Your Design PDF | HTML 2023年 3月 13日
アプリケーション概要 Tips for Successfully Paralleling Power MOSFETs PDF | HTML 2022年 5月 31日
セレクション・ガイド 電源 IC セレクション・ガイド 2018 (Rev. R 翻訳版) 英語版をダウンロード (Rev.R) 2018年 9月 13日
アプリケーション・ノート Semiconductor and IC Package Thermal Metrics (Rev. C) PDF | HTML 2016年 4月 19日
アプリケーション・ノート Ringing Reduction Techniques for NexFET High Performance MOSFETs 2011年 11月 16日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

BOOSTXL-DRV8301 — DRV8301 と複数の NexFET™ MOSFET を採用したモーター・ドライブ・ブースタパック

BOOSTXL-DRV8301 は、DRV8301 プリドライバと CSD18533Q5A NexFET™ パワー MOSFET をベースとして、10A を供給する 3 相ブラシレス DC ドライブ段です。この基板は、3 個のローサイド電流センス・アンプを搭載しています (2 個は内部で DRV8301 に接続、1 個は外部)。また、この基板は 1.5A 降圧コンバータを採用し、短絡、過熱、貫通電流に対する包括的な保護機能を搭載しており、SPI (...)

ユーザー ガイド: PDF | HTML
サポート・ソフトウェア

LOAD-SWITCH-FET-LOSS-CALC Power Loss Calculation Tool for Load Switch

Quickly trade off size, cost and performance to select the optimal MOSFET based on application conditions.
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
N チャネル MOSFET
CSD13201W10 1mm x 1mm の WLP 封止、シングル、34mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13202Q2 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13302W 1mm x 1mm の WLP 封止、17.1mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13303W1015 1mm x 1.5mm の WLP 封止、20mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13306W 1mm x 1.5mm の WLP 封止、10.2mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13380F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、76mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13381F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm のLGA 封止、180mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13383F4 ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、44mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13385F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、19mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD15380F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、1460mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16570Q5B 5mm x 6mm の SON 封止、シングル、0.82mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17381F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、117mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17382F4 ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、67mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17483F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、260mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17484F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、シングル、128mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17570Q5B 5mm x 6mm の SON 封止、シングル、0.92mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17585F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、33mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18541F5 ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 0.8mm の LGA 封止、シングル、65mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET
P チャネル MOSFET
CSD22202W15 ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 1.5mm の WLP 封止、12.2mΩ、シングル、-8V、P チャネル NexFET™ パワー MOSFET CSD22204W ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 1.5mm の WLP 封止、シングル、9.9mΩ、-8V、P チャネル NexFET™ パワー MOSFET CSD22205L ゲートの ESD (静電気放電) 保護機能搭載、1.2mm x 1.2mm のシングル LGA 封止、9.9mΩ、-8V、P チャネル NexFET™ パワー MOSFET CSD22206W ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 1.5mm のシングル WLP 封止、5.7mΩ、-8V、P チャネル NexFET™ パワー MOSFET CSD23202W10 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 1mm の WLP 封止、シングル、53mΩ、-12V、P チャネル NexFET™ パワー MOSFET CSD23203W ゲートの ESD (静電気放電) 保護機能搭載、1mm x 1.5mm の WLP 封止、シングル、19.4mΩ、-8V、P チャネル NexFET™ パワー MOSFET CSD23280F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、116mΩ、-12V、P チャネル NexFET™ パワー MOSFET CSD23285F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、35mΩ、-12V、P チャネル NexFET™ パワー MOSFET CSD23381F4 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 1mm の LGA 封止、175mΩ、シングル、-12V、P チャネル NexFET™ パワー MOSFET CSD23382F4 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 1mm の LGA 封止、シングル、76mΩ、-12V、P チャネル NexFET™ パワー MOSFET CSD25202W15 ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 1.5mm の WLP 封止、シングル、26mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25211W1015 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 1.5mm のシングル WLP 封止、33mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25213W10 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 1mm の WLP 封止、47mΩ、シングル、-20V、P チャネル NexFET™ パワー MOSFET CSD25304W1015 1mm x 1.5mm の WLP 封止、シングル、32.5mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25310Q2 2mm x 2mm の SON 封止、シングル、23.9mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25402Q3A 3mm x 3mm の SON 封止、シングル、8.9mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25404Q3 3mm x 3mm の SON 封止、シングル、6.5mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25480F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、159mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25481F4 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 1mm の LGA 封止、105mΩ、シングル、-20V、P チャネル NexFET™ パワー MOSFET CSD25483F4 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 1mm の LGA 封止、245mΩ、シングル、-20V、P チャネル NexFET™ パワー MOSFET CSD25484F4 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 1mm の LGA 封止、シングル、109mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25485F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、42mΩ、-20V、P チャネル NexFET™ パワー MOSFET CSD25501F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm のシングル LGA 封止、76mΩ、-20V、P チャネル NexFET™ パワー MOSFET
サポート・ソフトウェア

NONSYNC-BOOST-FET-LOSS-CALC NONSYNC BOOST FET LOSS Calculator

MOSFET power loss calculator for non-synchronous boost converter
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
N チャネル MOSFET
CSD13201W10 1mm x 1mm の WLP 封止、シングル、34mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13202Q2 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13302W 1mm x 1mm の WLP 封止、17.1mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13303W1015 1mm x 1.5mm の WLP 封止、20mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13306W 1mm x 1.5mm の WLP 封止、10.2mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13380F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、76mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13381F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm のLGA 封止、180mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13383F4 ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、44mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13385F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、19mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD15380F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、1460mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16570Q5B 5mm x 6mm の SON 封止、シングル、0.82mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17381F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、117mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17382F4 ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、67mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17483F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、260mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17484F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、シングル、128mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17570Q5B 5mm x 6mm の SON 封止、シングル、0.92mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17585F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、33mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18541F5 ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 0.8mm の LGA 封止、シングル、65mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD83325L ゲートの ESD (静電気放電) 保護機能搭載、LGA 封止、デュアル、5.9mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85302L ゲートの ESD (静電気放電) 保護機能搭載、1.35mm x 1.35mm のコモン ドレイン LGA 封止、デュアル、24mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85312Q3E 3mm x 3mm のデュアル・コモン・ソース SON 封止、14mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD86311W1723 1.7mm x 2.3mm のデュアル・コモン・ソース WLP 封止、42mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD87312Q3E 3mm x 3mm のデュアル・コモン・ソース SON 封止、38mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87313DMS 3mm x 3mm のデュアル・コモン・ドレイン SON 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87501L ゲートの ESD (静電気放電) 保護機能搭載、デュアル・コモン・ドレイン LGA 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87503Q3E 3mm x 3mm のデュアル・コモン・ソース SON 封止、21.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
シミュレーション・モデル

CSD18533Q5A TINA-TI Spice Model

SLPM222.ZIP (11 KB) - TINA-TI Spice Model
シミュレーション・モデル

CSD18533Q5A Unencrypted PSpice Model (Rev. A)

SLPM048A.ZIP (5 KB) - PSpice Model
計算ツール

MOTOR-DRIVE-FET-LOSS-CALC Power Loss Calculation Tool for BLDC Motor Drive

This is an Excel-based MOSFET power loss calculator for brushless DC motor drive applications.
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
パワー・ブロック
CSD87333Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88584Q5DC SON 5mm x 6mm Dual-Cool™ パワー・ブロック、50A、40V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88599Q5DC SON 5mm x 6mm Dual-Cool™ パワー・ブロック、40A、60V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET
N チャネル MOSFET
CSD13202Q2 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
ソフトウェア
計算ツール
MOTOR-DRIVE-FET-LOSS-CALC MOSFET power loss calculator for motor drive applications
計算ツール

SLPR053 Power Loss Calculation Tool for Synchronous Inverting Buck Boost Converter

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
パワー・ブロック
CSD86330Q3D SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86336Q3D SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86350Q5D SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86356Q5D SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86360Q5D SON 5mm x 6mm パワー・ブロック、50A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87330Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87331Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87333Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87335Q3D SON 3mm x 3mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87350Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351Q5D SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351ZQ5D SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87352Q5D SON 5 mm x 6 mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87355Q5D SON 5mm x 6mm パワー・ブロック、45A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87381P 3mm x 2.5mm の LGA 封止、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87384M 5mm x 3.5mm の LGA 封止、30A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87588N 5mm x 2.5mm の LGA 封止、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET
N チャネル MOSFET
CSD13202Q2 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
計算ツール

SYNC-BOOST-FET-LOSS-CALC Power Loss Calculation Tool for Synchronous Boost Converter

MOSFET power loss calculator for synchronous boost converter applications.

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
パワー・ブロック
CSD86330Q3D SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86336Q3D SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86350Q5D SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86356Q5D SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86360Q5D SON 5mm x 6mm パワー・ブロック、50A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87330Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87331Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87333Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87335Q3D SON 3mm x 3mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87350Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351Q5D SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351ZQ5D SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87352Q5D SON 5 mm x 6 mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87355Q5D SON 5mm x 6mm パワー・ブロック、45A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87381P 3mm x 2.5mm の LGA 封止、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87384M 5mm x 3.5mm の LGA 封止、30A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87588N 5mm x 2.5mm の LGA 封止、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET
N チャネル MOSFET
CSD13202Q2 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
計算ツール

SYNC-BUCK-FET-LOSS-CALC Power Loss Calculation Tool for Synchronous Buck Converter

Quickly trade off size, cost and performance to select the optimal MOSFET based on application conditions.
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
パワー・ブロック
CSD86330Q3D SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86336Q3D SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86350Q5D SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86356Q5D SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86360Q5D SON 5mm x 6mm パワー・ブロック、50A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87330Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87331Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87333Q3D SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87335Q3D SON 3mm x 3mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87350Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351Q5D SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351ZQ5D SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87352Q5D SON 5 mm x 6 mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87355Q5D SON 5mm x 6mm パワー・ブロック、45A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87381P 3mm x 2.5mm の LGA 封止、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87384M 5mm x 3.5mm の LGA 封止、30A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87588N 5mm x 2.5mm の LGA 封止、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88584Q5DC SON 5mm x 6mm Dual-Cool™ パワー・ブロック、50A、40V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88599Q5DC SON 5mm x 6mm Dual-Cool™ パワー・ブロック、40A、60V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET
N チャネル MOSFET
CSD13201W10 1mm x 1mm の WLP 封止、シングル、34mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13202Q2 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13302W 1mm x 1mm の WLP 封止、17.1mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13303W1015 1mm x 1.5mm の WLP 封止、20mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13306W 1mm x 1.5mm の WLP 封止、10.2mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13380F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、76mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13381F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm のLGA 封止、180mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13383F4 ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、44mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13385F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、19mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD15380F3 ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、1460mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16570Q5B 5mm x 6mm の SON 封止、シングル、0.82mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17381F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、117mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17382F4 ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、67mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17483F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、260mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17484F4 ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、シングル、128mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17570Q5B 5mm x 6mm の SON 封止、シングル、0.92mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17585F5 ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、33mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18541F5 ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 0.8mm の LGA 封止、シングル、65mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD83325L ゲートの ESD (静電気放電) 保護機能搭載、LGA 封止、デュアル、5.9mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85302L ゲートの ESD (静電気放電) 保護機能搭載、1.35mm x 1.35mm のコモン ドレイン LGA 封止、デュアル、24mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85312Q3E 3mm x 3mm のデュアル・コモン・ソース SON 封止、14mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD86311W1723 1.7mm x 2.3mm のデュアル・コモン・ソース WLP 封止、42mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD87312Q3E 3mm x 3mm のデュアル・コモン・ソース SON 封止、38mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87313DMS 3mm x 3mm のデュアル・コモン・ドレイン SON 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87501L ゲートの ESD (静電気放電) 保護機能搭載、デュアル・コモン・ドレイン LGA 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87503Q3E 3mm x 3mm のデュアル・コモン・ソース SON 封止、21.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
計算ツール

SYNC-RECT-FET-LOSS-CALC — 同期整流用の電力損失計算ツール

同期整流器アプリケーション向けの MOSFET 電力損失カリキュレータ

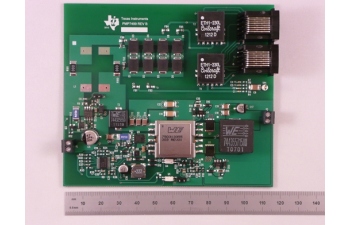

リファレンス・デザイン

PMP7499 — 12V/5A/60W 出力高パワー PoE コンバータ

このコンバータは、12V/5A のハイパワー PoE 出力を生成します。TPS2379 PD コントローラの採用により、効率向上のために外部ホット・スワップ FET を使用可能です。高効率アクティブ・クランプ・フォワード・コンバータを実装するために UCC2897A PWM コントローラを使用しています。
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

TIDM-LPBP-BLDCMOTORDRIVE — 3 相ブラシレス DC モーター・ドライバ

この三相ブラシレス DC モーター・ドライバのリファレンス・デザインは、DRV8301 プリドライバと CSD18533Q5A NextFET™ パワー MOSFET をベースとした 10A 三相ブラシレス DC ドライブ段です。上限側電流センス・アンプを 3 個備えています(2 個は内部で DRV8301 に接続、1 個は外部)。また、この設計は 1.5A 降圧コンバータを使用しており、短絡、発熱、貫通電流に対して完全な保護機能を備え、構成処理は SPI インターフェイス経由で簡単に実行できます。センサレス、ブラシレスの制御技法およびドライブ段設計に最適です。
回路図: PDF

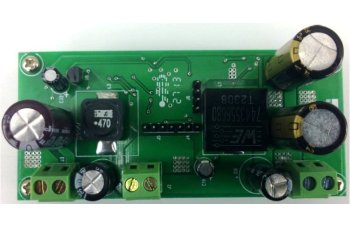

リファレンス・デザイン

TIDA-00121 — ソーラー街灯、統合型 MPPT チャージャ付き

これは、700mA LED ドライバを搭載した 12A 最大電力点追従(MPPT)ソーラー充電コントローラの設計です。低消費電力のソーラー・チャージャや、ソーラー街路灯などの LED ドライバ・ソリューションを対象としています。この設計では、12V のパネルからの最大 10A の出力電流を使用し、12V のバッテリを充電できます。ただし、MOSFET を 60V の定格部品に変更するだけで、簡単に 24V のシステムに適応できます。また、この設計では、電流が 700mA の直列 LED を最大 15 個駆動できます。ハードウェアに最小限の変更を加えることで、最大 1.1A の LED (...)
試験報告書: PDF
回路図: PDF

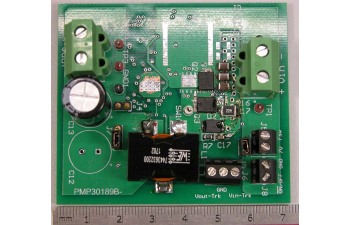

リファレンス・デザイン

PMP30301 — 12V、80W 同期整流降圧回路のリファレンス・デザイン

The PMP30301 reference design is based on the LM5117 sync buck converter; it supplies 12V @ 6.5A and it is protected against overcurrent at 7.4A. The internal bias can be supplied internally by means of internal linear regulator, or externally by BJT and Zener diode, thus reducing power (...)
試験報告書: PDF
回路図: PDF

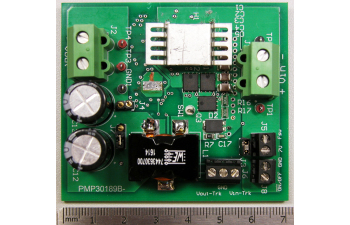

リファレンス・デザイン

PMP30189 — 24V、300W 同期整流降圧のリファレンス・デザイン

The PMP30189 reference design is based on the LM5117 sync buck converter; it supplies 24V @ 11A and it is protected against overcurrent at 13.9A. The internal bias can be supplied internally by means of internal linear regulator, or externally by BJT and Zener diode, thus reducing power (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

PMP8861 — 18VDC ~ 60VDC 入力、12V/10A、アクティブ・クランプ・フォワード、1/4 ブリック

このリファレンス・デザインは、18V ~ 72V の広いテレコム入力レンジから、12V/10A の出力を生成します。UCC2897A は、アクティブ・クランプ・フォワード・コンバータの出力段を制御します。 ゲート電荷が少なく、RDSon が小さい CSD18533Q5A を同期整流器として実装し、高効率のデザインを実現しています。このデザインは、標準的な 1/4 ブリックのフットプリントにレイアウトされ、95% 近い効率を達成しています。
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

PMP8408 — マルチ出力、高効率フライバック・コンバータ、PoE アプリケーション用

このコンバータは、高効率と複数出力が求められるクラス 3 PoE アプリケーションでの使用を想定しています。同期整流器を使用したフライバック・コンバータにより、IP 電話などの PoE アプリケーションに適した優れた効率性と小型サイズを実現しています。TPS23785B は、PoE 受電側(PD)と PWM コントローラの両方の機能を内蔵しています。
試験報告書: PDF
回路図: PDF

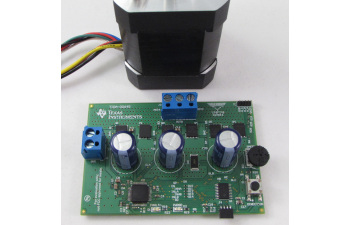

リファレンス・デザイン

TIDA-00645 — 1-PWM ブラシレス DC モーター制御 TI リファレンス・デザイン

This design is a 3-phase sensored Brushless DC Motor controller that uses a single PWM input for controlling speed and three active-high hall sensors for rotor position detection.  The DRV8305's integrated commutation table simplifies the microcontroller firmware required for proper (...)
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

PMP8817 — 85VAC-265VAC入力、5V@4A 2 ポート・チャージャ、タブレットおよびスマートフォン用

このリファレンス・デザインは、2 台のデバイスをそれぞれ 2A で充電することができ、85% を上回る効率を達成します。UCC24610 同期整流器コントローラと CSD18533Q5A FET は整流器損失を低減し、最小限のコスト増加で非常に高い効率を実現します。1 次側安定化フライバックである UCC28700 によって光カプラが不要になってコストが最小化されると同時に、良好な出力レギュレーションが維持されます。TPS2561A は各ポートで高精度の独立型電流制限保護を実現します。TPS2513 (...)
試験報告書: PDF
パッケージ ピン数 ダウンロード
VSONP (DQJ) 8 オプションの表示

購入と品質

記載されている情報:
  • RoHS
  • REACH
  • デバイスのマーキング
  • リード端子の仕上げ / ボールの原材料
  • MSL 定格 / ピーク リフロー
  • MTBF/FIT 推定値
  • 材質成分
  • 認定試験結果
  • 継続的な信頼性モニタ試験結果
記載されている情報:
  • ファブの拠点
  • 組み立てを実施した拠点

推奨製品には、この TI 製品に関連するパラメータ、評価基板、またはリファレンス デザインが存在する可能性があります。
