CSD85301Q2

アクティブ

ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET

ご注文はこちら
データシート

CSD85301Q2

アクティブ
データシート ご注文はこちら

製品詳細

VDS (V) 20 VGS (V) 10 Configuration Dual Rds(on) at VGS=4.5 V (max) (mΩ) 27 Rating Catalog Operating temperature range (°C) -55 to 150
VDS (V) 20 VGS (V) 10 Configuration Dual Rds(on) at VGS=4.5 V (max) (mΩ) 27 Rating Catalog Operating temperature range (°C) -55 to 150
WSON (DQK) 6 4 mm² 2 x 2
  • Low On-Resistance
  • Dual Independent MOSFETs
  • Space Saving SON 2 × 2 mm Plastic Package
  • Optimized for 5 V Gate Driver
  • Avalanche Rated
  • Pb and Halogen Free
  • RoHS Compliant
  • Low On-Resistance
  • Dual Independent MOSFETs
  • Space Saving SON 2 × 2 mm Plastic Package
  • Optimized for 5 V Gate Driver
  • Avalanche Rated
  • Pb and Halogen Free
  • RoHS Compliant

The CSD85301Q2 is a 20 V, 23 mΩ N-Channel device with dual independent MOSFETs in a SON 2 × 2 mm plastic package. The two FETs were designed to be used in a half bridge configuration for synchronous buck and other power supply applications. Additionally, this part can be used for adaptor, USB input protection and battery charging applications. The dual FETs feature low drain to source on-resistance that minimizes losses and offers low component count for space constrained applications.

The CSD85301Q2 is a 20 V, 23 mΩ N-Channel device with dual independent MOSFETs in a SON 2 × 2 mm plastic package. The two FETs were designed to be used in a half bridge configuration for synchronous buck and other power supply applications. Additionally, this part can be used for adaptor, USB input protection and battery charging applications. The dual FETs feature low drain to source on-resistance that minimizes losses and offers low component count for space constrained applications.
open-in-new その他の MOSFET を検索
ダウンロード 字幕付きのビデオを表示 ビデオ

お客様が関心を持ちそうな類似品

open-in-new 代替品と比較
比較対象デバイスと同等の機能で、ピン互換製品
CSD87502Q2 アクティブ ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET Alternate 30 V versus 20 V, higher resistance @ 4.5 Vgs

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
8 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート CSD85301Q2 20 V Dual N-Channel NexFET Power MOSFETs データシート PDF | HTML 2014年 12月 17日
アプリケーション・ノート MOSFET Support and Training Tools (Rev. D) PDF | HTML 2024年 4月 9日
アプリケーション・ノート Semiconductor and IC Package Thermal Metrics (Rev. D) PDF | HTML 2024年 3月 25日
アプリケーション・ノート Using MOSFET Transient Thermal Impedance Curves In Your Design PDF | HTML 2023年 12月 18日
アプリケーション・ノート QFN and SON PCB Attachment (Rev. C) PDF | HTML 2023年 12月 6日
アプリケーション・ノート Using MOSFET Safe Operating Area Curves in Your Design PDF | HTML 2023年 3月 13日
アプリケーション概要 Tips for Successfully Paralleling Power MOSFETs PDF | HTML 2022年 5月 31日
アプリケーション・ノート Ringing Reduction Techniques for NexFET High Performance MOSFETs 2011年 11月 16日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

サポート・ソフトウェア

NONSYNC-BOOST-FET-LOSS-CALC — NONSYNC BOOST FET LOSS Calculator

MOSFET power loss calculator for non-synchronous boost converter
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
MOSFET
CSD13201W10 — 1mm x 1mm の WLP 封止、シングル、34mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13202Q2 — 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13302W — 1mm x 1mm の WLP 封止、17.1mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13303W1015 — 1mm x 1.5mm の WLP 封止、20mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13306W — 1mm x 1.5mm の WLP 封止、10.2mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13380F3 — ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、76mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13381F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm のLGA 封止、180mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13383F4 — ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、44mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13385F5 — ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、19mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD15380F3 — ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、1460mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 — 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 — 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 — 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 — 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 — 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 — 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 — 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A — 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A — 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A — 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 — 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 — 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 — 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 — 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A — 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 — 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A — 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A — 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 — 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B — 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16570Q5B — 5mm x 6mm の SON 封止、シングル、0.82mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A — 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A — 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 — 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A — 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A — 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 — 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 — 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A — 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 — 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 — 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 — 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A — 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A — 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17381F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、117mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17382F4 — ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、67mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17483F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、260mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17484F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、シングル、128mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A — 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A — 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A — 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A — 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A — 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A — 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A — 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A — 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A — 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A — 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B — 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 — 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17570Q5B — 5mm x 6mm の SON 封止、シングル、0.92mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 — 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B — 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 — 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A — 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A — 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A — 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A — 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A — 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A — 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A — 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17585F5 — ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、33mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A — 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS — シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B — 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS — シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A — 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS — シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A — 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B — 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS — シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT — D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B — 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS — シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT — シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A — 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B — 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A — 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A — 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A — 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS — シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B — 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B — 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS — シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A — 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS — シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A — 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS — TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT — D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS — TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT — D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS — TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A — 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B — 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18541F5 — ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 0.8mm の LGA 封止、シングル、65mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS — TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT — D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A — 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A — 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS — TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B — 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS — TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS — TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT — D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS — TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT — D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS — TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A — 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT — D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B — 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS — TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A — 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS — TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A — 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS — TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT — D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS — TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT — D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 — 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 — 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A — 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD83325L — ゲートの ESD (静電気放電) 保護機能搭載、LGA 封止、デュアル、5.9mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85302L — ゲートの ESD (静電気放電) 保護機能搭載、1.35mm x 1.35mm のコモン ドレイン LGA 封止、デュアル、24mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85312Q3E — 3mm x 3mm のデュアル・コモン・ソース SON 封止、14mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD86311W1723 — 1.7mm x 2.3mm のデュアル・コモン・ソース WLP 封止、42mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD87312Q3E — 3mm x 3mm のデュアル・コモン・ソース SON 封止、38mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87313DMS — 3mm x 3mm のデュアル・コモン・ドレイン SON 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87501L — ゲートの ESD (静電気放電) 保護機能搭載、デュアル・コモン・ドレイン LGA 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87503Q3E — 3mm x 3mm のデュアル・コモン・ソース SON 封止、21.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND — SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND — SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
ダウンロード
シミュレーション・モデル

CSD85301Q2 Unencrypted PSpice Model (Rev. A)

SLPM147A.ZIP (4 KB) - PSpice Model
ダウンロード
計算ツール

MOTOR-DRIVE-FET-LOSS-CALC — Power Loss Calculation Tool for BLDC Motor Drive

This is an Excel-based MOSFET power loss calculator for brushless DC motor drive applications.
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
MOSFET
CSD13202Q2 — 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 — 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 — 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 — 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 — 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 — 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 — 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 — 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A — 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A — 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A — 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 — 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 — 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 — 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 — 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A — 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 — 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A — 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A — 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 — 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B — 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A — 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A — 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 — 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A — 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A — 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 — 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 — 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A — 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 — 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 — 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 — 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A — 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A — 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A — 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A — 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A — 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A — 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A — 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A — 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A — 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A — 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A — 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A — 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B — 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 — 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 — 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B — 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 — 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A — 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A — 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A — 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A — 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A — 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A — 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A — 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A — 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS — シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B — 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS — シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A — 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS — シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A — 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B — 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS — シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT — D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B — 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS — シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT — シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A — 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B — 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A — 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A — 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A — 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS — シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B — 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B — 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS — シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A — 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS — シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A — 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS — TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT — D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS — TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT — D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS — TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A — 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B — 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS — TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT — D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A — 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A — 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS — TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B — 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS — TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS — TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT — D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS — TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT — D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS — TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A — 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT — D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B — 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS — TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A — 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS — TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A — 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS — TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT — D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS — TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT — D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 — 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 — 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A — 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD87333Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87502Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD88537ND — SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND — SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88584Q5DC — SON 5mm x 6mm Dual-Cool™ パワー・ブロック、50A、40V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88599Q5DC — SON 5mm x 6mm Dual-Cool™ パワー・ブロック、40A、60V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET
ソフトウェア
計算ツール
MOTOR-DRIVE-FET-LOSS-CALC — MOSFET power loss calculator for motor drive applications
ダウンロード
計算ツール

SLPR053 — Power Loss Calculation Tool for Synchronous Inverting Buck Boost Converter

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
MOSFET
CSD13202Q2 — 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 — 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 — 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 — 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 — 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 — 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 — 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 — 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A — 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A — 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A — 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 — 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 — 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 — 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 — 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A — 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 — 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A — 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A — 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 — 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B — 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A — 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A — 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 — 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A — 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A — 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 — 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 — 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A — 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 — 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 — 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 — 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A — 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A — 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A — 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A — 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A — 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A — 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A — 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A — 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A — 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A — 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A — 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A — 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B — 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 — 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 — 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B — 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 — 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A — 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A — 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A — 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A — 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A — 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A — 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A — 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A — 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS — シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B — 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS — シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A — 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS — シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A — 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B — 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS — シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT — D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B — 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS — シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT — シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A — 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B — 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A — 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A — 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A — 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS — シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B — 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B — 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS — シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A — 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS — シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A — 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS — TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT — D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS — TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT — D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS — TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A — 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B — 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS — TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT — D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A — 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A — 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS — TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B — 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS — TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS — TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT — D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS — TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT — D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS — TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A — 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT — D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B — 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS — TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A — 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS — TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A — 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS — TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT — D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS — TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT — D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 — 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 — 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A — 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD86330Q3D — SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86336Q3D — SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86350Q5D — SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86356Q5D — SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86360Q5D — SON 5mm x 6mm パワー・ブロック、50A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87330Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87331Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87333Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87335Q3D — SON 3mm x 3mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87350Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351Q5D — SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351ZQ5D — SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87352Q5D — SON 5 mm x 6 mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87355Q5D — SON 5mm x 6mm パワー・ブロック、45A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87381P — 3mm x 2.5mm の LGA 封止、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87384M — 5mm x 3.5mm の LGA 封止、30A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87502Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87588N — 5mm x 2.5mm の LGA 封止、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88537ND — SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND — SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
ダウンロード
計算ツール

SYNC-BOOST-FET-LOSS-CALC — Power Loss Calculation Tool for Synchronous Boost Converter

MOSFET power loss calculator for synchronous boost converter applications.

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
MOSFET
CSD13202Q2 — 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 — 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 — 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 — 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 — 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 — 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 — 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 — 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A — 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A — 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A — 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 — 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 — 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 — 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 — 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A — 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 — 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A — 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A — 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 — 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B — 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A — 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A — 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 — 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A — 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A — 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 — 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 — 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A — 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 — 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 — 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 — 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A — 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A — 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A — 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A — 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A — 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A — 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A — 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A — 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A — 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A — 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A — 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A — 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B — 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 — 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 — 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B — 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 — 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A — 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A — 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A — 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A — 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A — 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A — 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A — 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A — 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS — シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B — 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS — シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A — 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS — シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A — 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B — 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS — シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT — D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B — 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS — シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT — シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A — 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B — 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A — 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A — 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A — 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS — シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B — 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B — 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS — シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A — 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS — シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A — 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS — TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT — D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS — TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT — D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS — TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A — 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B — 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS — TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT — D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A — 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A — 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS — TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B — 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS — TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS — TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT — D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS — TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT — D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS — TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A — 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT — D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B — 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS — TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A — 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS — TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A — 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS — TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT — D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS — TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT — D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 — 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 — 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A — 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD86330Q3D — SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86336Q3D — SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86350Q5D — SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86356Q5D — SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86360Q5D — SON 5mm x 6mm パワー・ブロック、50A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87330Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87331Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87333Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87335Q3D — SON 3mm x 3mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87350Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351Q5D — SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351ZQ5D — SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87352Q5D — SON 5 mm x 6 mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87355Q5D — SON 5mm x 6mm パワー・ブロック、45A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87381P — 3mm x 2.5mm の LGA 封止、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87384M — 5mm x 3.5mm の LGA 封止、30A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87502Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87588N — 5mm x 2.5mm の LGA 封止、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88537ND — SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND — SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET
ダウンロード
計算ツール

SYNC-BUCK-FET-LOSS-CALC — Power Loss Calculation Tool for Synchronous Buck Converter

Quickly trade off size, cost and performance to select the optimal MOSFET based on application conditions.
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
MOSFET
CSD13201W10 — 1mm x 1mm の WLP 封止、シングル、34mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13202Q2 — 2mm x 2mm の SON 封止、9.3mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13302W — 1mm x 1mm の WLP 封止、17.1mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13303W1015 — 1mm x 1.5mm の WLP 封止、20mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13306W — 1mm x 1.5mm の WLP 封止、10.2mΩ、12V、シングル、N チャネル NexFET™ パワー MOSFET CSD13380F3 — ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、76mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13381F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm のLGA 封止、180mΩ、シングル、12V、N チャネル NexFET™ パワー MOSFET CSD13383F4 — ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、44mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD13385F5 — ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、19mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD15380F3 — ゲートの ESD (静電気放電) 保護機能搭載、0.6mm x 0.7mm の LGA 封止、シングル、1460mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD15571Q2 — 2mm x 2mm の SON 封止、19.2mΩ、シングル、20V、N チャネル NexFET™ パワー MOSFET CSD16301Q2 — 2mm x 2mm の SON 封止、シングル、29mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16321Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16322Q5 — 5mm x 6mm の SON 封止、シングル、5.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16323Q3 — 3 mm x 3 mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16325Q5 — 5mm x 6mm の SON 封止、シングル、2.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16327Q3 — 3mm x 3mm の SON 封止、シングル、4.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16340Q3 — 3mm x 3mm の SON 封止、シングル、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16342Q5A — 5mm x 6mm のシングル SON 封止、5.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16401Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16403Q5A — 5mm x 6mm の SON 封止、シングル、3.7mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16404Q5A — 5mm x 6mm の SON 封止、シングル、7.2mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16406Q3 — 3mm x 3mm の SON 封止、シングル、7.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16407Q5 — 5mm x 6mm の SON 封止、シングル、3.3mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16408Q5 — 5mm x 6mm の SON 封止、シングル、6.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16409Q3 — 3mm x 3mm の SON 封止、シングル、12.4mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16410Q5A — 5mm x 6mm の SON 封止、シングル、12mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16411Q3 — 3mm x 3mm の SON 封止、シングル、15mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16412Q5A — 5mm x 6mm の SON 封止、シングル、16mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16413Q5A — 5mm x 6mm の SON 封止、シングル、5.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16414Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16415Q5 — 5mm x 6mm の SON 封止、シングル、1.8mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16556Q5B — 5mm x 6mm のシングル SON 封止、1.5mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD16570Q5B — 5mm x 6mm の SON 封止、シングル、0.82mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD17301Q5A — 5mm x 6mm の SON 封止、シングル、3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17302Q5A — 5mm x 6mm の SON 封止、シングル、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17303Q5 — 5mm x 6mm の SON 封止、シングル、2.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17304Q3 — 3mm x 3mm の SON 封止、シングル、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17305Q5A — 5mm x 6mm の SON 封止、シングル、3.6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17306Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17307Q5A — 5mm x 6mm の SON 封止、シングル、12.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17308Q3 — 3mm x 3mm の SON 封止、シングル、11.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17309Q3 — 3mm x 3mm の SON 封止、シングル、6.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17310Q5A — 5mm x 6mm の SON 封止、シングル、5.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17311Q5 — 5mm x 6mm の SON 封止、シングル、2.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17312Q5 — 5mm x 6mm の SON 封止、シングル、1.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17313Q2 — 2mm x 2mm の SON 封止、シングル、32mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17318Q2 — 2mm x 2mm のシングル SON 封止、16.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17322Q5A — 5mm x 6mm の SON 封止、シングル、12.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17327Q5A — 5mm x 6mm の SON 封止、シングル、15.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17381F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、117mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17382F4 — ゲートの ESD (静電気放電) 保護機能搭載、1 mm x 0.6mm の LGA 封止、シングル、67mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17483F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、260mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17484F4 — ゲートの ESD (静電気放電) 保護機能搭載、1mm x 0.6mm の LGA 封止、シングル、128mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17501Q5A — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17505Q5A — 5mm x 6mm の SON 封止、シングル、3.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17506Q5A — 5mm x 6mm の SON 封止、シングル、4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17507Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17510Q5A — 5mm x 6mm の SON 封止、シングル、5.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17522Q5A — 5mm x 6mm の SON 封止、シングル、8.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17527Q5A — 5mm x 6mm の SON 封止、シングル、10.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q3A — 3mm x 3mm のシングル SON 封止、9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17551Q5A — 5mm x 6mm のシングル SON 封止、8.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q3A — 3mm x 3mm のシングル SON 封止、6mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17552Q5A — 5mm x 6mm のシングル SON 封止、6.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17553Q5A — 5mm x 6mm のシングル SON 封止、3.1mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17555Q5A — 5mm x 6mm のシングル SON 封止、2.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17556Q5B — 5mm x 6mm の SON 封止、1.8mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17559Q5 — 5mm x 6mm のシングル SON 封止、1.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17570Q5B — 5mm x 6mm の SON 封止、シングル、0.92mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17571Q2 — 2mm x 2mm の SON 封止、29mΩ、シングル、30V、N チャネル NexFET™ パワー MOSFET CSD17573Q5B — 5mm x 6mm の SON 封止、シングル、1.45mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17575Q3 — 3mm x 3mm の SON 封止、シングル、3.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17576Q5B — 5mm x 6mm の SON 封止、シングル、2.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q3A — 3mm x 3mm の SON 封止、シングル、6.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17577Q5A — 5mm x 6mm の SON 封止、シングル、5.8mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q3A — 3mm x 3mm の SON 封止、シングル、9.4mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17578Q5A — 5mm x 6mm の SON 封止、シングル、9.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q3A — 3mm x 3mm の SON 封止、シングル、14.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17579Q5A — 5mm x 6mm の SON 封止、シングル、13.3mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q3A — 3mm x 3mm の SON 封止、シングル、4.7mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17581Q5A — 5mm x 6mm の SON 封止、シングル、4.2mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD17585F5 — ゲートの ESD (静電気放電) 保護機能搭載、0.8mm x 1.5mm の LGA 封止、シングル、33mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD18501Q5A — 5mm x 6mm のシングル SON 封止、3.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502KCS — シングル TO-220 封止、2.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18502Q5B — 5mm x 6mm のシングル SON 封止、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503KCS — シングル TO-220 封止、4.5mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18503Q5A — 5mm x 6mm のシングル SON 封止、4.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504KCS — シングル TO-220 封止、7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18504Q5A — 5mm x 6mm のシングル SON 封止、6.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18509Q5B — 5mm x 6mm の SON 封止、シングル、1.2mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KCS — シングル TO-220 封止、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510KTT — D2PAK 封止、シングル、1.7mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18510Q5B — 5mm x 6mm のシングル SON 封止、0.96mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KCS — シングル TO-220 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511KTT — シングル D2PAK 封止、2.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18511Q5A — 5mm x 6mm の SON 封止、シングル、2.3mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18512Q5B — 5mm x 6mm のシングル SON 封止、1.6mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18513Q5A — 5mm x 6mm の SON 封止、シングル、3.4mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18514Q5A — 5mm x 6mm の SON 封止、シングル、4.9mΩ、40V、N チャネル NexFET™ パワー MOSFET CSD18531Q5A — 5mm x 6mm のシングル SON 封止、4.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532KCS — シングル TO-220 封止、4.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18532NQ5B — 5mm x 6mm の SON 封止、3.4mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18532Q5B — 5mm x 6mm のシングル SON 封止、3.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533KCS — シングル TO-220 封止、6.3mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18533Q5A — 5mm x 6mm のシングル SON 封止、5.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534KCS — シングル TO-220 封止、9.5mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18534Q5A — 5mm x 6mm のシングル SON 封止、9.8mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KCS — TO-220 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18535KTT — D2PAK 封止、シングル、2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KCS — TO-220 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18536KTT — D2PAK 封止、シングル、1.6mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18537NKCS — TO-220 封止、14mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18537NQ5A — 5mm x 6mm の SON 封止、13mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD18540Q5B — 5mm x 6mm の SON 封止、シングル、2.2mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18541F5 — ゲートの ESD (静電気放電) 保護機能搭載、1.5mm x 0.8mm の LGA 封止、シングル、65mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KCS — TO-220 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18542KTT — D2PAK 封止、シングル、4mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18543Q3A — 3mm x 3mm の SON 封止、シングル、9.9mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD18563Q5A — 5mm x 6mm の SON 封止、6.8mΩ、シングル、60V、N チャネル NexFET™ パワー MOSFET CSD19501KCS — TO-220 封止、シングル、6.6mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19502Q5B — 5mm x 6mm の SON 封止、4.1mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19503KCS — TO-220 封止、9.2mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19505KCS — TO-220 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19505KTT — D2PAK 封止、シングル、3.1mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19506KCS — TO-220 封止、2.3mΩ、シングル、80V、N チャネル NexFET™ パワー MOSFET CSD19506KTT — D2PAK 封止、シングル、2.3mΩ、80V、N チャネル NexFET™ パワー MOSFET CSD19531KCS — TO-220 封止、7.7mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19531Q5A — 5mm x 6mm の SON 封止、6.4mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19532KTT — D2PAK 封止、シングル、5.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19532Q5B — 5mm x 6mm の SON 封止、4.9mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533KCS — TO-220 封止、10.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19533Q5A — 5mm x 6mm の SON 封止、9.5mΩ、シングル、100V、N チャネル NexFET™ パワー MOSFET CSD19534KCS — TO-220 封止、シングル、16.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19534Q5A — 5mm x 6mm の SON 封止、シングル、15.1mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KCS — TO-220 封止、シングル、3.6mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19535KTT — D2PAK 封止、シングル、3.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KCS — TO-220 封止、シングル、2.7mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19536KTT — D2PAK 封止、シングル、2.4mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19537Q3 — 3mm x 3mm の SON 封止、シングル、14.5mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q2 — 2mm x 2mm の SON 封止、シングル、59mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD19538Q3A — 3mm x 3mm の SON 封止、シングル、61mΩ、100V、N チャネル NexFET™ パワー MOSFET CSD83325L — ゲートの ESD (静電気放電) 保護機能搭載、LGA 封止、デュアル、5.9mΩ、12V、N チャネル NexFET™ パワー MOSFET CSD85301Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、27mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85302L — ゲートの ESD (静電気放電) 保護機能搭載、1.35mm x 1.35mm のコモン ドレイン LGA 封止、デュアル、24mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD85312Q3E — 3mm x 3mm のデュアル・コモン・ソース SON 封止、14mΩ、20V、N チャネル NexFET™ パワー MOSFET CSD86311W1723 — 1.7mm x 2.3mm のデュアル・コモン・ソース WLP 封止、42mΩ、25V、N チャネル NexFET™ パワー MOSFET CSD86330Q3D — SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86336Q3D — SON 3mm x 3mm パワー・ブロック、20A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86350Q5D — SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86356Q5D — SON 5mm x 6mm パワー・ブロック、40A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD86360Q5D — SON 5mm x 6mm パワー・ブロック、50A、25V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87312Q3E — 3mm x 3mm のデュアル・コモン・ソース SON 封止、38mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87313DMS — 3mm x 3mm のデュアル・コモン・ドレイン SON 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87330Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87331Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87333Q3D — SON 3mm x 3mm パワー・ブロック、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87334Q3D — SON 3mm x 3mm パワー・ブロック、20A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87335Q3D — SON 3mm x 3mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87350Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351Q5D — SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87351ZQ5D — SON 5mm x 6mm パワー・ブロック、32A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87352Q5D — SON 5 mm x 6 mm パワー・ブロック、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87353Q5D — SON 5mm x 6mm パワー・ブロック、40A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87355Q5D — SON 5mm x 6mm パワー・ブロック、45A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87381P — 3mm x 2.5mm の LGA 封止、15A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87384M — 5mm x 3.5mm の LGA 封止、30A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD87501L — ゲートの ESD (静電気放電) 保護機能搭載、デュアル・コモン・ドレイン LGA 封止、5.5mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87502Q2 — ゲートの ESD (静電気放電) 保護機能搭載、2mm x 2mm の SON 封止、デュアル、42mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87503Q3E — 3mm x 3mm のデュアル・コモン・ソース SON 封止、21.9mΩ、30V、N チャネル NexFET™ パワー MOSFET CSD87588N — 5mm x 2.5mm の LGA 封止、25A、30V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88537ND — SO-8 封止、デュアル、15mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88539ND — SO-8 封止、デュアル、28mΩ、60V、N チャネル NexFET™ パワー MOSFET CSD88584Q5DC — SON 5mm x 6mm Dual-Cool™ パワー・ブロック、50A、40V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET CSD88599Q5DC — SON 5mm x 6mm Dual-Cool™ パワー・ブロック、40A、60V、N チャネル、同期整流降圧 NexFET™ パワー MOSFET
ダウンロード
リファレンス・デザイン

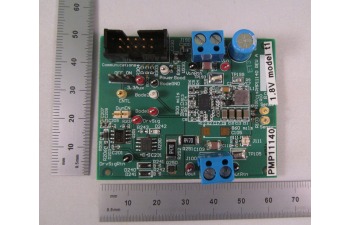

PMP11140 — 高密度 4 A DC-DC 降圧コンバータ、PMBus インターフェイス付き、リファレンス・デザイン

PMP11140 is a single-phase switching regulator accepting an input range of 4.5V to 13.2V and providing an output voltage of 1.8V capable of supplying 4A of current. This reference design shows 1.8Vout, 4A (3A without a fan) for CPU I/O and other applications in a 22cm by 12.6cm single sided (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

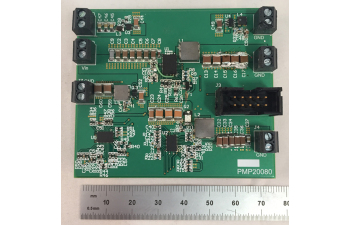

PMP20080 — 12VDC 入力、ハイブリッド・メモリ・キューブ（HMC）、Gen. 2 電源のリファレンス・デザイン

The PMP20080 is a powerful design intended to operate 5 output rails with application to a Hybrid Memory Cube (HMC) Gen2. This design uses 5 synchronous bucks with multiple different controllers to allow for a well regulated set of outputs. Also, PMP20080 allows for the configurability that comes (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

TIDA-00678 — 昇圧 + リニア LED ドライバ・ベース・システム向け CISPR25 試験済車載テールランプのリファレンス・デザイン

TIDA-00678 は、TPS92630-Q1 リニア LED ドライバを使用して、車載 LED テール・ライト・アプリケーション (テール・ライト / ブレーキ・ライト、方向指示灯、バック) を提示します。LED ドライバへの電力供給は、車載バッテリの電圧から電力を供給されるスマート逆極性バッテリ対応ダイオードに、アップストリームの昇圧コンバータ (TPS40210-Q1) を直接接続する方法を採用しています。このデザインは、CISPR25 で規定されている EMI/EMC の電磁波テストと ISO 7637-2 (...)
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

TIDA-00679 — 車載照明アプリケーション向けリニア LED ドライバのリファレンス・デザイン

TIDA-00679 は、車載 LED テール・ライト・アプリケーション (テール・ライト / ブレーキ・ライト、方向指示灯、バック) です。このデザインは、車載バッテリから電力を供給されるスマート逆接続バッテリ対応ダイオードに直接接続する方法で、TPS92630 リニア LED ドライバに電力を供給しています。このデザインを採用すると、消費電力の低減とシステム発熱の改善を通じて、利用可能なコスト節減と効率向上を実現できます。また、このリファレンス・デザインは、CISPR25 テスト、ISO 7637-2 で規定されているパルス・テスト、EMI/EMC (...)
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

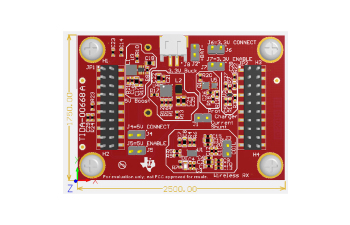

TIDA-00881 — 19mm コイル・ブースタパック付き 50mA ワイヤレス・チャージャ

TIDA-00881 は、各種の低消費電力 TI ローンチパッドに電力を供給するワイヤレス・チャージャとバッテリ・マネージメント・ソリューションを実現するブースタパックのためのリファレンス・デザインです。このリファレンス・デザインは、高集積のパワー・マネージメント・ソリューションを提供し、既製品のコイルを使用して超低消費電力アプリケーションを実現するのに最適です。蓄電のために主に使用されているのは、LIR2032 リチウムイオン再充電可能コイン・セルです。外部バッテリが必要とされる場合のコネクタも実装しています。
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

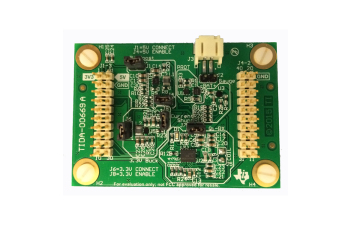

TIDA-00669 — 残量計搭載、500mA ワイヤレス・チャージャ・ブースタパックのリファレンス・デザイン

TIDA-00669 は、TI の LaunchPad™ (www.ti.com/launchpad) に電力を供給するワイヤレス・チャージャとバッテリ・マネージメント機能を実現するブースタパックを提示するリファレンス・デザインです。これは、低消費電力アプリケーションに最適な高集積パワー・マネージメントを提示するリファレンス・デザインです。主なエネルギー蓄積方法は、外付けのリチウムポリマ再充電可能バッテリです。
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

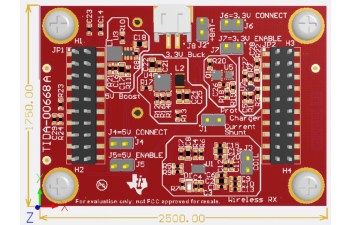

TIDA-00668 — 50ｍA ワイヤレス・チャージャ・ブースタ・パック、リファレンス・デザイン
