DS90UB913A-Q1
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。
25-100MHz 10/12-Bit FPD-Link III SERIALIZER



モデル (1)

タイトル カテゴリ 種類 日付
DS90UB913AQ1 IBIS Model IBIS Model ZIP 2015年 3月 12日

設計キット&評価モジュール (1)

内容 型番 ソフトウェア/ツール・タイプ
FPD-Link III シリアライザ EVM DS90UB913A-CXEVM 評価モジュールと評価ボード

リファレンス・デザイン

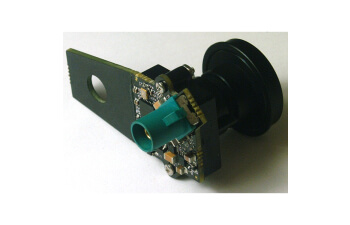

YUV422 出力と FPD-Link III を使用し、同軸ケーブル経由で電力を伝送する車載 1MP(1 メガピクセル)カメラ・モジュールのリファレンス・デザイン

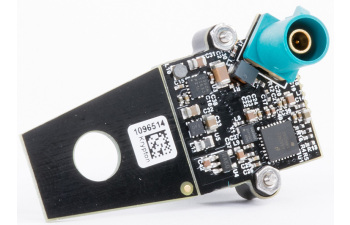

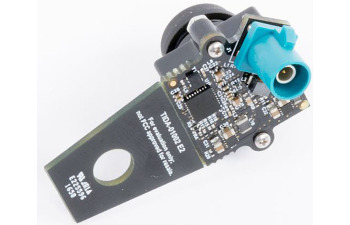

TIDA-01002は、ADAS やインフォテインメント・システム向けの、非圧縮の 1 メガピクセル HDR、YUV422 ビデオを実現するリファレンス・デザインです。TI の FPD-Link III SerDes 技術と ON Semiconductor® の AS0140AT CMOS イメージャを使用し、ビデオ・データ、双方向の制御信号、電力のすべてを 1 本の同軸ケーブルで伝送します。このリファレンス・デザインは、サラウンド・ビュー・システムやリアビュー・カメラに採用できます。あるいは、アナログ・カメラやイーサネット・カメラの代替にも利用できます。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

開発ツール (1)

内容 型番 ソフトウェア/ツール・タイプ
SPICE ベースのアナログ・シミュレーション・プログラム TINA-TI 回路設計とシミュレーション

CAD/CAE シンボル

型番 パッケージ|ピン数 CAD ファイル(.bxl) STEP モデル(.stp)
DS90UB913A-Q1 ダウンロード

テキサス・インスツルメンツは Accelerated Designs, Inc. と連携して、TI 製品用の回路図記号と PCB レイアウト・フットプリントを提供しています。

CAD シンボルを表示するには、以下の手順に従ってください。

ステップ 1: ソフトウェアをダウンロードしてインストールします Ultra Librarian software

ステップ 2:CAD ファイル(.bxl)のテーブルから記号およびフットプリントをダウンロードします。

ステップ 3:Ultra Librarian Reader ソフトウェアで .bxl ファイルを開きます。

完了 CAD/CAE 記号データベースは //webench.ti.com/cad/ でご確認いただけます。

PCB フットプリントと回路図記号は、特定ベンダに依存しないフォーマットでダウンロードできます。ダウンロード後に Ultra Librarian Reader を使用して、業界トップクラスの EDA CAD/CAE 設計ツールにエクスポートすることができます。 Ultra Librarian Reader . このリーダーはで入手可能 無償ダウンロード

Ultra Librarian Reader は、Ultra Librarian ツールセットの一部で、実質的にどんな EDA CAD/CAE フォーマットでも、コンポーネントとその属性の生成、インポート、エクスポートが可能です。
