製品詳細

Integrated VCO Yes Output frequency (min) (MHz) 10 Output frequency (max) (MHz) 15000 Normalized PLL phase noise (dBc/Hz) -236 Current consumption (mA) 340 Features Flexible ramp generation, Integer-boundary spurs (IBS) removal, Integrated VCO, JESD204B SYSREF, Multi-device sync, Phase adjustment, Wideband 1/f noise (10-kHz offset at 1-GHz carrier) (dBc/Hz) -129 Rating Catalog Operating temperature range (°C) -40 to 85 Lock time (µs) (typ) Loop BW dependent
Integrated VCO Yes Output frequency (min) (MHz) 10 Output frequency (max) (MHz) 15000 Normalized PLL phase noise (dBc/Hz) -236 Current consumption (mA) 340 Features Flexible ramp generation, Integer-boundary spurs (IBS) removal, Integrated VCO, JESD204B SYSREF, Multi-device sync, Phase adjustment, Wideband 1/f noise (10-kHz offset at 1-GHz carrier) (dBc/Hz) -129 Rating Catalog Operating temperature range (°C) -40 to 85 Lock time (µs) (typ) Loop BW dependent
VQFN (RHA) 40 36 mm² 6 x 6
  • 10MHz~15GHz の出力周波数
  • 100kHz オフセットで位相ノイズ -110dBc/Hz (15GHz キャリア使用時)
  • 7.5GHz でのジッタ 45fs rms (100Hz~100MHz)
  • 出力電力をプログラム可能
  • 主な PLL 仕様
    • 性能指数:-236dBc/Hz
    • 正規化 1/f ノイズ:-129dBc/Hz
    • 高い位相検出器周波数
      • 整数モード:400MHz
      • 分数モード:300MHz
    • 32 ビットのフラクショナル N デバイダ
  • プログラマブル入力マルチプライヤによる整数境界スプリアスの解消
  • 複数デバイス間の出力位相の同期
  • 分解能 9ps のプログラム可能な遅延による SYSREF サポート
  • FMCW アプリケーションに対する周波数ランプおよびチャープ生成機能
  • VCOキャリブレーション速度:< 20µs
  • 3.3V 単一電源で動作
  • 10MHz~15GHz の出力周波数
  • 100kHz オフセットで位相ノイズ -110dBc/Hz (15GHz キャリア使用時)
  • 7.5GHz でのジッタ 45fs rms (100Hz~100MHz)
  • 出力電力をプログラム可能
  • 主な PLL 仕様
    • 性能指数:-236dBc/Hz
    • 正規化 1/f ノイズ:-129dBc/Hz
    • 高い位相検出器周波数
      • 整数モード:400MHz
      • 分数モード:300MHz
    • 32 ビットのフラクショナル N デバイダ
  • プログラマブル入力マルチプライヤによる整数境界スプリアスの解消
  • 複数デバイス間の出力位相の同期
  • 分解能 9ps のプログラム可能な遅延による SYSREF サポート
  • FMCW アプリケーションに対する周波数ランプおよびチャープ生成機能
  • VCOキャリブレーション速度:< 20µs
  • 3.3V 単一電源で動作

LMX2594 は、内部ダブラーなしで 10MHz~15GHz の任意の周波数を生成できる高性能、広帯域シンセサイザであり、低調波フィルタは不要です。-236dBc/Hz の性能指数と高い周波数の位相検出器を備えた高性能 PLL により、非常に低い帯域内ノイズと積分ジッタを実現できます。高速 N デバイダにはプリデバイダがないため、スプリアスの振幅と数が大幅に低減されます。整数境界スプリアスを軽減するためのプログラマブル入力マルチプライヤも備えています。

LMX2594 を使用すると、複数のデバイスの出力を同期させることができ、入力と出力の間に確定的な遅延を必要とするアプリケーションにも対応できます。周波数ランプ生成機能は、自動ランプ生成オプション、または最大限の柔軟性を実現する手動オプションを使って、最大 2 セグメントのランプを合成できます。高速キャリブレーション・アルゴリズムにより、20µs 未満で周波数を変更できます。LMX2594 を使用すると、高速データ・コンバータの低ノイズ・クロック源用に設計された SYSREF (JESD204B 規格準拠) の生成および反復をサポートできます。この構成では、基板配線での遅延時間の相違に対応するため、遅延を微調整 (分解能 9ps) できます。

LMX2594の出力ドライバは、15GHzのキャリア周波数で7dBmという高出力を実現します。このデバイスは単一の3.3V電源で動作し、LDOを内蔵しているため、オンボードの低ノイズLDOは不要です。

LMX2594 は、内部ダブラーなしで 10MHz~15GHz の任意の周波数を生成できる高性能、広帯域シンセサイザであり、低調波フィルタは不要です。-236dBc/Hz の性能指数と高い周波数の位相検出器を備えた高性能 PLL により、非常に低い帯域内ノイズと積分ジッタを実現できます。高速 N デバイダにはプリデバイダがないため、スプリアスの振幅と数が大幅に低減されます。整数境界スプリアスを軽減するためのプログラマブル入力マルチプライヤも備えています。

LMX2594 を使用すると、複数のデバイスの出力を同期させることができ、入力と出力の間に確定的な遅延を必要とするアプリケーションにも対応できます。周波数ランプ生成機能は、自動ランプ生成オプション、または最大限の柔軟性を実現する手動オプションを使って、最大 2 セグメントのランプを合成できます。高速キャリブレーション・アルゴリズムにより、20µs 未満で周波数を変更できます。LMX2594 を使用すると、高速データ・コンバータの低ノイズ・クロック源用に設計された SYSREF (JESD204B 規格準拠) の生成および反復をサポートできます。この構成では、基板配線での遅延時間の相違に対応するため、遅延を微調整 (分解能 9ps) できます。

LMX2594の出力ドライバは、15GHzのキャリア周波数で7dBmという高出力を実現します。このデバイスは単一の3.3V電源で動作し、LDOを内蔵しているため、オンボードの低ノイズLDOは不要です。

ダウンロード 字幕付きのビデオを表示 ビデオ

お客様が関心を持ちそうな類似品

open-in-new 代替品と比較
比較対象デバイスと同等の機能で、ピン配置が異なる製品
LMX2694-EP アクティブ エンハンスド製品、位相同期機能搭載 15GHz RF シンセサイザ Extended temperature operation
LMX2820 アクティブ 位相同期機能と誤差 5μs 未満の周波数キャリブレーション機能搭載、JESD 対応、22.6GHz 広帯域 RF シンセサイザ Higher frequency operation and additional features
比較対象デバイスと類似の機能
LMX1204 アクティブ JESD204B/C 対応、SYSREF サポート、位相同期機能搭載、12.8GHz RF バッファ、逓倍器、分周器 Up to 12.8-GHz clock buffer, multiplier and divider and five-channel JESD support

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
9 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート LMX2594 15GHz 広帯域 PLLatinum™ RF シンセサイザ、 位相同期および JESD204B 対応 データシート (Rev. C 翻訳版) PDF | HTML 英語版 (Rev.C) PDF | HTML 2020年 3月 16日
アプリケーション概要 LMX2820 with Internal Doubler versus LMX2594 PDF | HTML 2024年 1月 16日
アプリケーション・ノート Streamline RF Synthesizer VCO Calibration and Optimize PLL Lock Time (Rev. A) 2021年 8月 27日
アプリケーション・ノート Impact of PLL Jitter to GSPS ADC's SNR and Performance Optimization 2020年 11月 11日
アプリケーション・ノート Powering Sensitive Noise ADC Designs with the TPS62913 Low-Noise Buck Converter PDF | HTML 2020年 9月 30日
技術記事 Step-by-step considerations for designing wide-bandwidth multichannel systems PDF | HTML 2019年 6月 4日
技術記事 Preparing for 5G applications: sync your multichannel JESD204B data acquisition sy PDF | HTML 2017年 8月 28日
技術記事 How to implement FM modulation PDF | HTML 2017年 8月 3日
技術記事 High-speed data converter clocking for JESD204B PDF | HTML 2017年 7月 7日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

ADC08DJ5200RFEVM — ADC08DJ5200RF デュアル 5.2GSPS またはシングル 10.4GSPS、RF サンプリング 8 ビット ADC の評価基板

ADC08DJ5200RF 評価基板 (EVM) は、ADC08DJ5200RF を評価するためのプラットフォームです。ADC08DJ5200RF は、低消費電力、8 ビット、デュアルチャネル 5.2GSPS またはシングルチャネル 10.4GSPS の RF サンプリング A/D コンバータ (ADC) であり、バッファ付きアナログ入力と統合型デジタル・ダウン・コンバータに加えて、JESD204B/C インターフェイスも搭載しています。この EVM は、トランス結合型のアナログ入力を複数採用しており、多様な信号源と広い周波数範囲に対応できます。

クロック・シンセサイザである LMX2594 (...)

ユーザー ガイド: PDF | HTML
評価ボード

ADC12DJ4000RFEVM — ADC12DJ4000RF 4GSPS のデュアル・チャネルまたは 8GSPS のシングル・チャネル、RF サンプリング、12 ビット ADC の評価基板

ADC12DJ4000RF 評価基板 (EVM) は、ADC12DJ4000RF を評価するためのプラットフォームです。ADC12DJ4000RF は、低消費電力、12 ビット、デュアルチャネル 4GSPS またはシングルチャネル 8GSPS の RF サンプリング A/D コンバータ (ADC) であり、バッファ付きのアナログ入力を採用しているほか、デジタル・ダウンコンバータを内蔵しています。このダウンコンバータはプログラマブルな数値制御発振器 (NCO) を内蔵しているほか、デシメーション設定にも対応しており (デシメーションを実施していない 12 ビットと 8 ビットの ADC (...)

ユーザー ガイド: PDF | HTML
評価ボード

LMX2594EVM — LMX2594 位相同期と JESD204B に対応、15GHz 広帯域 RF シンセサイザの評価基板

LMX2594 評価基板 (EVM) は LMX2594 を開発するためのプラットフォームです。LMX2594 は、電圧制御発振器 (VCO) を内蔵した業界初の PLL であり、最大 15GHz の基本 VCO 出力を実現します。業界をリードする PLL 性能指標 (FOM) は、1/f が –129 dBc/Hz のとき、–236dBc/Hz です。このデバイスは、JESD204B 規格をサポートしており (SYSREF 信号の生成または中継も可能)、高速データ・コンバータのクロック処理に最適です。この EVM の測定時に発生する内部ジッタは、搬送波周波数が (...)

ユーザー ガイド: PDF | HTML
評価ボード

LMX2594PSEVM — LMX2594 複数のデバイスの位相同期機能搭載、15GHz RF シンセサイザの評価基板

LMX2594 評価基板 (EVM) は、LMX2594 広帯域 RF シンセサイザの位相同期(PS:phase synchronization) 機能を評価するためのプラットフォームです。LMX2594PSEVM は、同じリファレンス・クロックを共有する 2 個の LMX2594 製品を搭載しています。

位相同期を行った後、これらの製品による出力の位相を測定し、比較することができます。また、この評価基板 (EVM) は無線周波数 (RF) パワー・コンバイナを 1 個内蔵しており、2 つの位相同期出力を 1 つの出力に結合して位相ノイズを低減する目的で使用することができます。

ユーザー ガイド: PDF | HTML
評価ボード

XMICR-3P-LMX2594 — LMX2594 X-MWblock evaluation modules

X-MWblocks consist of RF and Microwave “Drop-In” components that can be used individually for prototyping or in production assemblies. X-MWblocks are easy to test, integrate, align, and configure to 60 GHz and beyond. No messy Sweat Soldering or Silver Epoxy processes are required. X-MWblocks are (...)

最低価格:X-Microwave
サポート・ソフトウェア

TICSPRO-SW TICS Pro v1.7.7.2, 05-Feb-2024

Texas Instruments clocks and synthesizers (TICS) pro software is used to program the evaluation modules (EVMs) for product numbers with these prefixes: CDC, LMK and LMX. These products include phase-locked loops and voltage-controlled oscillators (PLL+VCO), synthesizers and clocking devices.

lock = 輸出許可が必要 (1 分)
サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
クロック・ジェネレータ
CDCE6214-Q1 PCIe Gen 1 ~ 5 をサポート、2 入力、4 出力、内部 EEPROM 搭載、超低消費電力クロック・ジェネレータ CDCI6214 4 個のプログラマブル出力と EEPROM 搭載、PCIe Gen4 をサポートする超低消費電力クロック・ジェネレータ LMK02000 PLL 内蔵、3 個の LVDS と 5 個の LVPECL 出力採用、1 ~ 800MHz の高精度クロック分配器 LMK02002 PLL 内蔵、4 個の LVPECL 出力採用、1 ~ 800MHz、高精度クロック分配器 LMK03200 VCO 内蔵、高精度、0 ディレイ・クロック・コンディショナ LMK03318 シングル PLL 搭載、超低ジッタ、クロック・ジェネレータ・ファミリ LMK03328 2 個の独立 PLL 搭載、超低ジッタ・クロック・ジェネレータ・ファミリ LMK03806 14 出力を搭載した超低ジッタ・クロック・ジェネレータ LMK3H0102 PCIe Gen 1 ~ Gen 6 準拠、バルク弾性波 (BAW) ベース、リファレンスレス クロック ジェネレータ
RF PLL / シンセサイザ
LMX1204 JESD204B/C 対応、SYSREF サポート、位相同期機能搭載、12.8GHz RF バッファ、逓倍器、分周器 LMX2485 RF パーソナル通信向け、500MHz ~ 3GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2485E RF パーソナル通信向け、50MHz ~ 3GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2485Q-Q1 車載対応、500MHz ~ 3GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2486 RF パーソナル通信向け、1GHz ~ 4.5GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2487 3.0GHz 整数分周 PLL 搭載、1 ~ 6GHz、低消費電力、デルタ・シグマ、デュアル PLLatinum 周波数シンセサイザ LMX2487E RF パーソナル通信向け、3GHz ~ 7.5GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2491 ランプ / チャープ生成機能搭載、6.4GHz、低ノイズ、分数 N 分周 PLL LMX2492 ランプ / チャープ生成機能搭載、500MHz ~ 14GHz の広帯域、低ノイズ、分数 N 分周 PLL LMX2492-Q1 車載グレード、ランプ / チャープ生成機能搭載、500MHz ~ 14GHz の広帯域、低ノイズ、分数 N 分周 PLL LMX2531 VCO 内蔵、高性能周波数シンセサイザ・システム LMX2541 VCO 内蔵、超低ノイズ、PLLatinum 周波数シンセサイザ LMX2571 周波数シフト・キーイング (周波数偏移変調:FSK) 機能搭載、1.34GHz、低消費電力、極限温度拡張 RF シンセサイザ LMX2571-EP エンハンスド製品、FSK 変調機能搭載、1.34GHz、低消費電力、極限温度拡張 RF シンセサイザ LMX2572 低消費電力 6.4GHz 広帯域 RF シンセサイザ LMX2572LP FSK 変調機能搭載、2GHz 低消費電力広帯域 RF シンセサイザ LMX2581 VCO 内蔵、3.76GHz 広帯域、周波数シンセサイザ LMX2581E VCO 内蔵、3.8GHz 広帯域、周波数シンセサイザ LMX2582 5.5GHz、高性能、広帯域 PLLatinum RF シンセサイザ LMX2592 VCO 内蔵、9.8GHz 広帯域周波数シンセサイザ LMX2594 位相同期機能搭載、JESD204B サポート、15GHz 広帯域、PLLatinum™ RF シンセサイザ LMX2595 位相同期機能搭載、JESD204B サポート、20GHz 広帯域 RF シンセサイザ LMX2820 位相同期機能と誤差 5μs 未満の周波数キャリブレーション機能搭載、JESD 対応、22.6GHz 広帯域 RF シンセサイザ LMX1214 1:5 16GHz RF buffer and divider with auxiliary clock LMX1906-SP 放射線耐性保証 (RHA)、SYSREF と FPGA クロック搭載、15GHz バッファ、逓倍器、分周器
クロック・ジッタ・クリーナとシンクロナイザ
LMK04100 複数のカスケード接続 PLL 搭載、高精度クロック・コンディショナ、またはクロック・ジッタ・クリーナ LMK04101 2VPEC 対応の 3 個の出力と、LVCOMS 対応の 4 個の出力採用、1430 ~ 1570MHz VCO 内蔵、ジッタ・クリーナ LMK04102 2VPEC 対応の 3 個の出力と、LVCOMS 対応の 4 個の出力採用、1600 ~ 1750MHz VCO 内蔵、ジッタ・クリーナ LMK04110 2VPEC/LVPEC 対応の 5 個の出力採用、1185 ~ 1296MHz VCO 内蔵、ジッタ・クリーナ LMK04111 2VPEC/LVPEC 対応の 5 個の出力採用、1430 ~ 1570MHz VCO 内蔵、ジッタ・クリーナ LMK04131 2VPEC/LVPEC+LVDS+LVCOMS 対応の 2 個の出力採用、1430 ~ 1570MHz VCO 内蔵、ジッタ・クリーナ LMK04133 2VPEC/LVPEC+LVDS+LVCOMS 対応の 2 個の出力採用、1840 ~ 2160MHz VCO 内蔵、ジッタ・クリーナ LMK04208 6 個のプログラマブル出力採用、超低ノイズ、クロック・ジッタ・クリーナ LMK04228 デュアル・ループ PLL 搭載、超低ノイズ、クロック・ジッタ・クリーナ LMK04610 デュアル PLL 搭載、超低ノイズ、低消費電力の JESD204B 準拠クロック・ジッタ・クリーナ LMK04616 超低ノイズ、低消費電力の JESD204B 準拠クロック・ジッタ・クリーナ LMK04803 デュアル・カスケード接続 PLL と 1.9GHz VCO 内蔵、低ノイズのクロック・ジッタ・クリーナ LMK04816 デュアル・ループ PLL 搭載、3 入力、低ノイズ・クロック・ジッタ・クリーナ LMK04821 JESD204B サポート、超低ジッタ・シンセサイザとジッタ・クリーナ LMK04826 1840 ~ 1970MHz の VCO0 内蔵、超低ノイズ、JESD204B 準拠クロック・ジッタ・クリーナ LMK04828 2370 ~ 2630MHz の VCO0 内蔵、超低ノイズ、JESD204B 準拠クロック・ジッタ・クリーナ。 LMK04828-EP 55 ~ 105℃ の温度範囲、超低ノイズ、JESD204B 準拠クロック・ジッタ・クリーナ LMK04832 超低ノイズ、3.2GHz、15 出力、JESD204B クロック・ジッタ・クリーナ、デュアル・ループ PLL 付き LMK04832-SEP 耐放射線特性、30krad、超低ノイズ、3.2GHz、15 出力、JESD204C クロック・ジッタ・クリーナ LMK04832-SP 放射線耐性保証 (RHA)、超低ノイズ、3.2GHz、15 出力、クロック・ジッタ・クリーナ LMK05028 低ジッタ・デュアルチャネル・ネットワーク・シンクロナイザ・クロック LMK05318 BAW (バルク弾性波) 対応、超低ジッタのシングルチャネル・ネットワーク・シンクロナイザ・クロック LMK05318B BAW (バルク弾性波) 対応、超低ジッタのシングルチャネル・ネットワーク・シンクロナイザ・クロック LMK5B12204 ネットワーク同期機能搭載、BAW テクノロジー採用、超低ジッタ・クロック・ジェネレータ LMK5B33216 2.5GHz のバルク弾性波発振器 (BAW VCO) を内蔵し 16 出力、3 個の DPLL と APLL (デジタルとアナログの PLL) を採用したネットワーク・シンクロナイザ LMK5B33414 2.5GHz のバルク弾性波発振器 (BAW VCO) を内蔵し 14 出力、3 個の DPLL と APLL (デジタルとアナログの PLL) を採用したネットワーク・シンクロナイザ LMK5C33216 ワイヤレス通信向け、JESD204B 対応、BAW (バルク弾性波) 搭載、超低ジッタ・クロック・シンクロナイザ LMK04368-EP エンハンスド製品、超低ノイズ、3.2GHz、JESD204C、ジッタ クリーナ LMK04714-Q1 車載対応、 超低ノイズ、3.2GHz、JESD204B と JESD204C に対応、デュアル ループ クロック ジッタ クリーナ LMK5C33216A JESD204B/C 対応、BAW VCO (バルク弾性波電圧制御発振器) 搭載、3 個の DPLL (デジタル PLL)、3 個の APLL (アナログ PLL)、2 個の入力と 16 個の出力、ネ
クロック・バッファ
CDCDB800 PCIe® Gen 1 ~ Gen 6 向け、8 出力のクロック・バッファ LMK01000 3 個の LVDS 出力と 5 個の LVPECL 出力、1.6GHz、高性能クロック・バッファ / 分周器 / 分配器 LMK01010 8 個の LVDS 出力、1.6GHz、高性能クロック・バッファ / 分周器 / 分配器 LMK01020 8 個の LVPECL 出力、1.6GHz、高性能クロック・バッファ / 分周器 / 分配器 LMK01801 デュアル・クロック分配器 LMK1D1208I I²C 搭載、8 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ CDCDB2000 PCIe® Gen 1 ~ Gen 5 向け、DB2000QL に対応する、20 出力のクロック・バッファ LMKDB1108 PCIe® Gen 1 ~ Gen 6 向け、8 出力の LP-HCSL クロック バッファ LMKDB1120 PCIe Gen 1~Gen 6 向け、DB2000QL 規格準拠、20 出力のクロック バッファ
発振器
LMK61E0M EEPROM 内蔵、LVCMOS、超低ジッタ・プログラマブル発振器 LMK61E2 156.250MHz、±50ppm、超低ジッタ、EEPROM 内蔵、フル・プログラマブル発振器
ハードウェア開発
評価ボード
LMK03806BEVAL LMK03806B 評価ボード LMK04208EVM デュアル・カスケード接続 PLL / 2.9GHz VCO 搭載 2 入力、6+1 出力クロック・ジッタ・クリーナ LMK04616EVM LMK04616 評価基板 LMK04803BEVAL クロック・ジッタ・クリーナ、デュアル・カスケード接続 PLL / 1.9GHz VCO 内蔵 LMK04805BEVAL クロック・ジッタ・クリーナ、デュアル・カスケード接続 PLL/ 2.2GHz VCO 内蔵 LMK04806BEVAL クロック・ジッタ・クリーナ、デュアル・カスケード PLL および 2.5GHz VCO 内蔵 LMK04808BEVAL クロック・ジッタ・クリーナ、デュアル・カスケード PLL および内蔵 2.9GHz VCO 付き LMK04816BEVAL 3 入力、13 出力、クロック・ジッタ・クリーナ、デュアル・カスケード接続 PLL および内蔵 2.5GHz VCO 付 LMK04826BEVM LMK04826BEVM 評価基板 LMK04828BEVM LMK04828 評価基板 LMK04832EVM LMK04832 超低ノイズ、3.2GHz、15 出力、JESD204B クロック・ジッタ・クリーナ用評価モジュール LMK04832SEPEVM LMK04832-SEP 超低ノイズ、3.2GHz、15 出力、クロック ジッタ クリーナの評価基板 LMK04906BEVAL 3 入力、7 出力、クロック・ジッタ・クリーナ、デュアル・カスケード接続 PLL および内蔵 2.5GHz VCO 付 LMK5B33216EVM LMK5B33216 バルク弾性波発振器 (BAW VCO) 搭載、超低ジッタ、16 個の出力、3 個の DPLL/APLL (デジタル / アナログの各 PLL) ネットワーク・シンクロナイザの評価 LMX2571EPEVM LMX2571-EP 1.34GHz、低消費電力、極限温度拡張 RF シンセサイザの評価基板 LMX2582EVM LMX2582EVM 高性能、広帯域、周波数 PLLatinum RF シンセサイザ、内蔵 VCO 付 LMX2592EVM LMX2592EVM 高性能、広帯域周波数の PLLATINUM™ RF シンセサイザ IC LMX2594PSEVM LMX2594 複数のデバイスの位相同期機能搭載、15GHz RF シンセサイザの評価基板 XMICR-3P-LMX2492 LMX2492 X-MWblock evaluation modules XMICR-3P-LMX2572 LMX2572 X-MWblock evaluation modules XMICR-3P-LMX2592 LMX2592 X-MWblock evaluation modules XMICR-3P-LMX2594 LMX2594 X-MWblock evaluation modules XMICR-3P-LMX2595 LMX2595 X-MWblock evaluation modules LMK04832EVM-CVAL LMK04832-SP 超低ノイズ、デュアル・ループ、JESD204B クロック・ジッタ・クリーナ用評価モジュール LMK04368EPEVM LMK04368-EP JESD204B/C 対応、デュアル・ループ・クロック・ジッタ・クリーナの評価基板 LMK61E0MEVM LMK61E0M 超低ジッタ・プログラマブル・オシレータの評価モジュール LMK61E2EVM LMK61E2EVM 超低ジッタ、プログラマブル・オシレータ評価モジュール LMX1204EVM LMX1204 JESD204B/C 対応、SYSREF サポート、RF バッファ、逓倍器、分周器の評価基板 LMX2594EVM LMX2594 位相同期と JESD204B に対応、15GHz 広帯域 RF シンセサイザの評価基板 LMX2595EVM 位相同期と JESD204B に対応した 20GHz 広帯域 RF シンセサイザの評価基板 LMX2615EVM-CVAL 宇宙グレード・シンセサイザの評価基板 LMX2694EPEVM 15Ghz 広帯域 RF シンセサイザ評価基板 LMX2572EVM 6.4GHz、低消費電力広帯域 RF シンセサイザ、位相同期および JESD204B サポート LMX2572LPEVM FSK 変調機能付き、2GHz 低消費電力、広帯域 RF シンセサイザの評価基板 LMX2581EVM LMX2581 の評価基板 LMX2820EVM LMX2820 22.6GHz 広帯域 RF シンセサイザの評価基板 LMX8410LEVM I/Q 復調器の評価基板 LMK5B33414EVM LMK5B33414 バルク弾性波発振器 (BAW VCO) 搭載、14 個の出力、3 個の DPLL/APLL (デジタル / アナログの各 PLL) ネットワーク・シンクロナイザの評価基板 LMK5C33216EVM LMK5C33216 クロック・シンクロナイザ DPLL 2 入力 16 出力 評価モジュール LMK05028EVM LMK05028 ネットワーク・クロック・ジェネレータ / シンクロナイザの評価基板 LMK05318BEVM ネットワーク・シンクロナイザ・クロックの評価基板 CDCI6214EVM CDCI6214 超低消費電力クロック・ジェネレータの評価基板 CDCE6214-Q1EVM CDCE6214-Q1EVM LMK3H0102EVM LMK3H0102 の評価基板
ソフトウェア
IDE (統合開発環境)、コンパイラ、またはデバッガ
CODELOADER CodeLoader デバイス・レジスタ・プログラミング
ダウンロードオプション
シミュレーション・モデル

LMX2594 IBIS Model

SNAM206.ZIP (44 KB) - IBIS Model
CAD/CAE シンボル

LMX25xx Reference Pro Altium Database

SNAR037.ZIP (899 KB)
CAD/CAE シンボル

LMX2594EVM Altium Database

SNAR038.ZIP (3058 KB)
設計ツール

CLOCK-TREE-ARCHITECT — Clock tree architect プログラミング・ソフトウェア

Clock tree architect はクロック・ツリーの合成ツールであり、開発中システムの要件に基づいてクロック・ツリー・ソリューションを生成する方法で、お客様の設計プロセスの効率化に貢献します。このツールは、多様なクロック供給製品を収録した包括的なデータベースからデータを抽出し、システム・レベルのマルチチップ・クロック供給ソリューションを生成します。
設計ツール

PLLATINUMSIM-SW PLLatinum Sim Tool

PLLATINUMSIM-SW is a simulation tool that allows users to create detailed designs and simulations of our PLLatinum™ integrated circuits, which include the LMX series of phase-locked loops (PLLs) and synthesizers.

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
RF PLL / シンセサイザ
LMX1204 JESD204B/C 対応、SYSREF サポート、位相同期機能搭載、12.8GHz RF バッファ、逓倍器、分周器 LMX1214 1:5 16GHz RF buffer and divider with auxiliary clock LMX1906-SP Radiation-hardened-assured (RHA) 1:4 15GHz buffer, multiplier and divider with SYSREF and FPGA clock LMX2430 RF パーソナル通信向け、3.0GHz/0.8GHz、PLLatinum、デュアル、高周波シンセサイザ LMX2433 RF パーソナル通信向け、3.6GHz/1.7GHz、PLLatinum、デュアル、高周波シンセサイザ LMX2434 RF パーソナル通信向け、5.0GHz/2.5GHz、PLLatinum、低消費電力、デュアル周波数シンセサイザ LMX2470 800MHz 整数 N 分周 PLL 搭載、2.6GHz デルタ・シグマ分数 N 分周 PLL LMX2485 RF パーソナル通信向け、500MHz ~ 3GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2485E RF パーソナル通信向け、50MHz ~ 3GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2485Q-Q1 車載対応、500MHz ~ 3GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2486 RF パーソナル通信向け、1GHz ~ 4.5GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2487 3.0GHz 整数分周 PLL 搭載、1 ~ 6GHz、低消費電力、デルタ・シグマ、デュアル PLLatinum 周波数シンセサイザ LMX2487E RF パーソナル通信向け、3GHz ~ 7.5GHz、デルタ・シグマ、低消費電力、デュアル PLL LMX2491 ランプ / チャープ生成機能搭載、6.4GHz、低ノイズ、分数 N 分周 PLL LMX2492 ランプ / チャープ生成機能搭載、500MHz ~ 14GHz の広帯域、低ノイズ、分数 N 分周 PLL LMX2492-Q1 車載グレード、ランプ / チャープ生成機能搭載、500MHz ~ 14GHz の広帯域、低ノイズ、分数 N 分周 PLL LMX2531 VCO 内蔵、高性能周波数シンセサイザ・システム LMX2541 VCO 内蔵、超低ノイズ、PLLatinum 周波数シンセサイザ LMX2571 周波数シフト・キーイング (周波数偏移変調:FSK) 機能搭載、1.34GHz、低消費電力、極限温度拡張 RF シンセサイザ LMX2571-EP エンハンスド製品、FSK 変調機能搭載、1.34GHz、低消費電力、極限温度拡張 RF シンセサイザ LMX2572 低消費電力 6.4GHz 広帯域 RF シンセサイザ LMX2572LP FSK 変調機能搭載、2GHz 低消費電力広帯域 RF シンセサイザ LMX2581 VCO 内蔵、3.76GHz 広帯域、周波数シンセサイザ LMX2581E VCO 内蔵、3.8GHz 広帯域、周波数シンセサイザ LMX2582 5.5GHz、高性能、広帯域 PLLatinum RF シンセサイザ LMX2592 VCO 内蔵、9.8GHz 広帯域周波数シンセサイザ LMX2594 位相同期機能搭載、JESD204B サポート、15GHz 広帯域、PLLatinum™ RF シンセサイザ LMX2595 位相同期機能搭載、JESD204B サポート、20GHz 広帯域 RF シンセサイザ LMX2615-SP 位相同期 / JESD204B サポート搭載、宇宙グレード 40MHz ~ 15GHz 広帯域シンセサイザ LMX2694-EP エンハンスド製品、位相同期機能搭載 15GHz RF シンセサイザ TRF3765 300M~4800MHz 低ノイズ、整数 N/フラクショナル N PLL、内蔵 VCO および最大 8 出力付き
クロック・ジッタ・クリーナとシンクロナイザ
LMK04208 6 個のプログラマブル出力採用、超低ノイズ、クロック・ジッタ・クリーナ LMK04368-EP エンハンスド製品、超低ノイズ、3.2GHz、JESD204C、ジッタ クリーナ LMK04714-Q1 車載対応、 超低ノイズ、3.2GHz、JESD204B と JESD204C に対応、デュアル ループ クロック ジッタ クリーナ LMK04803 デュアル・カスケード接続 PLL と 1.9GHz VCO 内蔵、低ノイズのクロック・ジッタ・クリーナ LMK04805 デュアル・カスケード接続 PLL と 2.2GHz VCO 内蔵、低ノイズのクロック・ジッタ・クリーナ LMK04806 デュアル・カスケード接続 PLL と 2.5GHz VCO 内蔵、低ノイズのクロック・ジッタ・クリーナ LMK04808 デュアル・ループ PLL と 2.9GHz VCO 内蔵、低ノイズ・クロック・ジッタ・クリーナ LMK04816 デュアル・ループ PLL 搭載、3 入力、低ノイズ・クロック・ジッタ・クリーナ LMK04821 JESD204B サポート、超低ジッタ・シンセサイザとジッタ・クリーナ LMK04826 1840 ~ 1970MHz の VCO0 内蔵、超低ノイズ、JESD204B 準拠クロック・ジッタ・クリーナ LMK04828 2370 ~ 2630MHz の VCO0 内蔵、超低ノイズ、JESD204B 準拠クロック・ジッタ・クリーナ。 LMK04828-EP 55 ~ 105℃ の温度範囲、超低ノイズ、JESD204B 準拠クロック・ジッタ・クリーナ LMK04832 超低ノイズ、3.2GHz、15 出力、JESD204B クロック・ジッタ・クリーナ、デュアル・ループ PLL 付き LMK04832-SEP 耐放射線特性、30krad、超低ノイズ、3.2GHz、15 出力、JESD204C クロック・ジッタ・クリーナ LMK04832-SP 放射線耐性保証 (RHA)、超低ノイズ、3.2GHz、15 出力、クロック・ジッタ・クリーナ LMK04906 6 個のプログラマブル出力、超低ノイズ、クロック・ジッタ・クリーナ / 逓倍器 LMK05028 低ジッタ・デュアルチャネル・ネットワーク・シンクロナイザ・クロック LMK05318 BAW (バルク弾性波) 対応、超低ジッタのシングルチャネル・ネットワーク・シンクロナイザ・クロック LMK05318B BAW (バルク弾性波) 対応、超低ジッタのシングルチャネル・ネットワーク・シンクロナイザ・クロック LMK5B33216 2.5GHz のバルク弾性波発振器 (BAW VCO) を内蔵し 16 出力、3 個の DPLL と APLL (デジタルとアナログの PLL) を採用したネットワーク・シンクロナイザ LMK5B33414 2.5GHz のバルク弾性波発振器 (BAW VCO) を内蔵し 14 出力、3 個の DPLL と APLL (デジタルとアナログの PLL) を採用したネットワーク・シンクロナイザ LMK5C33216 ワイヤレス通信向け、JESD204B 対応、BAW (バルク弾性波) 搭載、超低ジッタ・クロック・シンクロナイザ LMK5C33216A JESD204B/C 対応、BAW VCO (バルク弾性波電圧制御発振器) 搭載、3 個の DPLL (デジタル PLL)、3 個の APLL (アナログ PLL)、2 個の入力と 16 個の出力、ネ
クロック・バッファ
CDCDB2000 PCIe® Gen 1 ~ Gen 5 向け、DB2000QL に対応する、20 出力のクロック・バッファ CDCDB400 PCIe® Gen 1 ~ Gen 6 向け、4 出力のクロック・バッファ CDCDB800 PCIe® Gen 1 ~ Gen 6 向け、8 出力のクロック・バッファ CDCDB803 SMBus アドレス選択可能、PCIe® Gen 1 ~ Gen 6 向け、8 出力クロック バッファ CDCLVC1102 低ジッタ、1:2 LVCMOS ファンアウト・クロック・バッファ CDCLVC1103 低ジッタ、1:3 LVCMOS ファンアウト・クロック・バッファ CDCLVC1104 低ジッタ、1:4 LVCMOS ファンアウト・クロック・バッファ CDCLVC1106 低ジッタ、1:6 LVCMOS ファンアウト・クロック・バッファ CDCLVC1108 低ジッタ、1:8 LVCMOS ファンアウト・クロック・バッファ CDCLVC1110 低ジッタ、1:10 LVCMOS ファンアウト・クロック・バッファ CDCLVC1112 低ジッタ、1:12 LVCMOS ファンアウト・クロック・バッファ CDCLVC1310 ユニバーサル入力、10 出力、低インピーダンス LVCMOS バッファ CDCLVD110 最大 900 MHz、最小スキュー、クロック ディストリビューション向け、1 入力 10 出力、LVDS クロック バッファ CDCLVD110A 最大 1100 MHz、最小スキュー、クロック分配向け、1 入力 10 出力、LVDS クロック・バッファ CDCLVD1204 低ジッタ、2 入力選択可能、1:4、ユニバーサル入力 LVDS 出力バッファ CDCLVD1208 低ジッタ、2 入力選択可能、1:8、ユニバーサル入力 LVDS 出力バッファ CDCLVD1212 低ジッタ、2 入力選択可能、1:12、ユニバーサル入力 LVDS 出力バッファ CDCLVD1213 出力選択可能な分周器搭載、低ジッタ、1:4 ユニバーサル入力 LVDS 出力バッファ CDCLVD1216 低ジッタ、2 入力選択可能、1:16、ユニバーサル入力 LVDS 出力バッファ CDCLVD2102 低ジッタ、デュアル、1:2、ユニバーサル入力 LVDS 出力バッファ CDCLVD2104 低ジッタ、デュアル、1:4、ユニバーサル入力 LVDS 出力バッファ CDCLVD2106 低ジッタ、デュアル、1:6、ユニバーサル入力 LVDS 出力バッファ CDCLVD2108 低ジッタ、デュアル、1:8、ユニバーサル入力 LVDS 出力バッファ CDCLVP110 1:10、LVPECL/HSTL 入力 LVPECL 出力、クロック・ドライバ CDCLVP1102 低ジッタ、1:2、ユニバーサル入力 LVPECL 出力バッファ CDCLVP111 入力選択可能、1:10、LVPECL バッファ CDCLVP111-EP HiRel (高信頼性)、入力選択可能、1:10、LVPECL バッファ CDCLVP111-SP 入力選択可能なクロック・ドライバ搭載、1:10、高速クロック・バッファ CDCLVP1204 低ジッタ、2 入力、選択可能な 1:4 ユニバーサル入力 LVPECL 出力バッファ CDCLVP1208 低ジッタ、2 入力選択可能、1:8、ユニバーサル入力 LVPECL 出力バッファ CDCLVP1212 低ジッタ、2 入力選択可能、1:12、ユニバーサル入力 LVPECL 出力バッファ CDCLVP1216 低ジッタ、2 入力選択可能、1:16、ユニバーサル入力 LVPECL 出力バッファ CDCLVP2102 低ジッタ、デュアル、1:2、ユニバーサル入力 LVPECL 出力バッファ CDCLVP2104 低ジッタ、デュアル、1:4、ユニバーサル入力 LVPECL 出力バッファ CDCLVP2106 低ジッタ、デュアル、1:6、ユニバーサル入力 LVPECL 出力バッファ CDCLVP2108 低ジッタ、デュアル、1:8、ユニバーサル入力 LVPECL 出力バッファ CDCLVP215 デュアル、1:5、高速 LVPECL ファンアウト・バッファ LMK00301 3GHz、10 出力、差動ファンアウト・バッファ / レベル・シフタ LMK00304 4 個の構成可能出力採用、3.1GHz、差動クロック・バッファ / レベル・シフタ LMK00306 6 個の構成可能出力採用、3.1GHz、差動クロック・バッファ / レベル・シフタ LMK00308 8 個の構成可能出力採用、3.1GHz、差動クロック・バッファ / レベル・シフタ LMK00334 4 出力 PCIe® Gen1/Gen2/Gen3/Gen4/Gen5 クロック・バッファ / レベル・シフタ LMK00334-Q1 車載対応、4 出力 PCIe® Gen1/Gen2/Gen3/Gen4/Gen5 クロック・バッファ / レベル・シフタ LMK00338 8 出力 PCIe® Gen1/Gen2/Gen3/Gen4/Gen5 クロック・バッファ / レベル・シフタ LMK1C1102 2 チャネル出力、LVCMOS 1.8V バッファ LMK1C1103 3 チャネル出力、LVCMOS 1.8V バッファ LMK1C1104 4 チャネル出力、LVCMOS 1.8V バッファ LMK1C1106 6 チャネル出力、LVCMOS 1.8V バッファ LMK1C1108 8 チャネル出力、LVCMOS 1.8V バッファ LMK1D1204 4 チャネル出力、LVDS 1.8V バッファ LMK1D1204P ピンによる制御機能搭載、4 チャネル出力、LVDS、1.8V、2.5V、3.3V バッファ LMK1D1208 8 チャネル出力、LVDS、1.8V、2.5V、3.3V バッファ LMK1D1208I I²C 搭載、8 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ LMK1D1208P ピンによる制御機能搭載、8 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ LMK1D1212 12 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ LMK1D1216 16 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ LMK1D2102 デュアル・バンク、2 チャネル出力、LVDS、1.8V、2.5V、3.3V バッファ LMK1D2104 デュアル・バンク、4 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ LMK1D2106 デュアル・バンク、6 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ LMK1D2108 デュアル・バンク、8 チャネル出力、1.8V、2.5V、3.3V LVDS バッファ
クロック・ジェネレータ
LMK03318 シングル PLL 搭載、超低ジッタ、クロック・ジェネレータ・ファミリ LMK03328 2 個の独立 PLL 搭載、超低ジッタ・クロック・ジェネレータ・ファミリ LMK03806 14 出力を搭載した超低ジッタ・クロック・ジェネレータ
IQ 復調器
LMX8410L シンセサイザ内蔵高性能ミキサ
ハードウェア開発
評価ボード
LMK04832EVM LMK04832 超低ノイズ、3.2GHz、15 出力、JESD204B クロック・ジッタ・クリーナ用評価モジュール LMX2571EPEVM LMX2571-EP 1.34GHz、低消費電力、極限温度拡張 RF シンセサイザの評価基板 LMX2594PSEVM LMX2594 複数のデバイスの位相同期機能搭載、15GHz RF シンセサイザの評価基板 XMICR-3P-LMX2492 LMX2492 X-MWblock evaluation modules XMICR-3P-LMX2572 LMX2572 X-MWblock evaluation modules XMICR-3P-LMX2592 LMX2592 X-MWblock evaluation modules XMICR-3P-LMX2594 LMX2594 X-MWblock evaluation modules XMICR-3P-LMX2595 LMX2595 X-MWblock evaluation modules
ソフトウェア
アプリケーション・ソフトウェアとフレームワーク
PLLATINUMSIM-SW PLLatinum™ シミュレーション・ツール TICSPRO-SW TICS (テキサス・インスツルメンツのクロックとシンセサイザ) Pro ソフトウェア
IDE (統合開発環境)、コンパイラ、またはデバッガ
CODELOADER CodeLoader デバイス・レジスタ・プログラミング LMX9830-SW LMX9830 アプリケーション・ノート、ソフトウェア、およびツール LMX9838-SW LMX9838 アプリケーション・ノート、ソフトウェア、およびツール
ダウンロードオプション
ガーバー・ファイル

LMX2594EVM Gerber Files

SNAC084.ZIP (3967 KB)

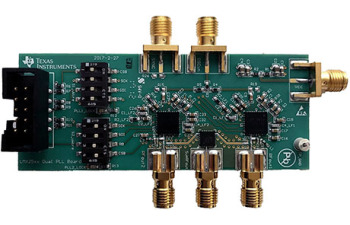

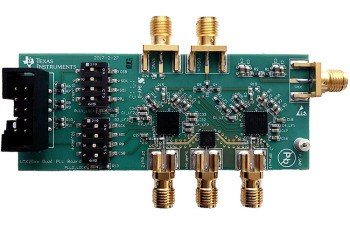

多くの TI リファレンス デザインには、LMX2594 があります。
