UCC25600
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。
8 ピン高性能共振モード LLC コントローラ

8 ピン高性能共振モード LLC コントローラ - UCC25600
データシート


モデル (3)

タイトル カテゴリ 種類 日付
UCC25600 TINA-TI Transient Spice Model TINA-TI Spice Model ZIP 2014年 5月 8日
UCC25600 TINA-TI Reference Design TINA-TI Reference Design TSC 2014年 5月 8日
UCC25600 PSpice Transient Model PSpice Model ZIP 2013年 10月 7日

設計キット&評価モジュール (1)

内容 型番 ソフトウェア/ツール・タイプ
LLC 共振ハーフ・ブリッジ・コンバータ 300W 評価モジュール UCC25600EVM 評価モジュールと評価ボード

リファレンス・デザイン

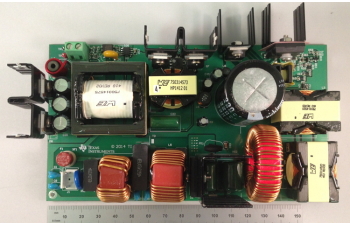

350W 電源ユニット、ユニバーサル AC 入力、および、28V 出力 - リファレンス・デザイン

モーター・ドライバ・アプリケーション用の PMP9531 デザインが重視しているのは、高効率、高い力率、高信頼性の電源です。  PMP9531 では、UCC28051、LLC 直列共振コンバータ(SRC)、および UCC25600 を使用した、遷移モード(Transition mode、TM)の力率補正(PFC)が採用されています。 また、UCC28710 を使用したハイサイド降圧コンバータも、バイアス電源として採用されています。  ライン電圧が高い状況では 93% のコンバータ効率が達成され、ライン電圧が低い状況でも 90% のコンバータ効率を維持できます。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

概要 Part Number 会社名 ツール・タイプ
150 Watt LED TV PWR PMP6251 Texas Instruments リファレンス・デザイン
150 Watt LED TV UCC25710 PMP6252 Texas Instruments リファレンス・デザイン
400VDC 入力、12V@460W、LLC、同期整流器付 PMP5967 Texas Instruments リファレンス・デザイン
5V / 80A 低プロファイル、高効率電源 PMP4332 Texas Instruments リファレンス・デザイン
PFC 昇圧、LLC 共振ハーフ・ブリッジ、24V@3.5A PMP5761 Texas Instruments リファレンス・デザイン
PFC、共振ハーフ・ブリッジ、降圧(PFC、42V @ 6A)、デジタル・オーディオ用 PMP5327 Texas Instruments リファレンス・デザイン
ダイレクト・タイプ/ローカル輝度調整(従来型 TV の電源 + 昇圧 + LED ドライバ) PMP4298 Texas Instruments リファレンス・デザイン
ダイレクト・タイプおよびローカル輝度調整、LED ドライバを使用する従来型の TV 電源用、ブーストなし DC/DC PMP4298A Texas Instruments リファレンス・デザイン
マルチ変圧器、2x25V(50V@700mA) PMP5660 Texas Instruments リファレンス・デザイン
ユニバーサル AC DLP 電源(10V@6A) PMP5500 Texas Instruments リファレンス・デザイン
ユニバーサル AC 入力、24V/10A、PFC/LLC PMP5141 Texas Instruments リファレンス・デザイン
低ライン、広入力電圧範囲 LLC 共振コンバータ(12V@10A)、コンシューマ電子機器用 PMP8762 Texas Instruments リファレンス・デザイン
高効率 2 ステージ、ユニバーサル入力電源装置-トランジション・モード PFC、LLC 共振コンバータ PMP8911 Texas Instruments リファレンス・デザイン
高効率 2 ステージ、ユニバーサル入力電源装置、トランジション・モード PFC、LLC 共振コンバータ使用 PMP8920 Texas Instruments リファレンス・デザイン

ソフトウェア (1)

UCC25600-DESIGN-CALC  (ZIP 175 KB )    2009年 5月 19日    (英語)

開発ツール (1)

内容 型番 ソフトウェア/ツール・タイプ
無償ツール: UCC25600 を使用したコンバータ用デザイン・カリキュレータ UCC25600-DESIGN-CALC 計算ツール
