UCC28740 (供給中) 定電圧、定電流フライバック・コントローラ、オプトカプラ・フィードバック使用



設計キット&評価モジュール (2)

内容 型番 ソフトウェア/ツール・タイプ
UCC24630 65W AC/DC アダプタ UCC24630EVM-636 評価モジュールと評価ボード
UCC28740EVM-525 評価基板 UCC28740EVM-525 評価モジュールと評価ボード

リファレンス・デザイン

効率 99% の 1kW GaN ベース CCM トーテムポール力率補正(PFC)コンバータのリファレンス・デザイン

連続導通モード(CCM)トーテムポール力率補正(PFC)は、シンプルで高効率なパワー・コンバータを実現します。99% の効率を実現するためには、さまざまな設計上の詳細を考慮する必要があります。PMP20873 リファレンス・デザインでは、TI の 600VGaN 出力段、LMG3410、TI の UCD3138 デジタル・コントローラを使用します。設計概要で、CCM トーテムポール・トポロジ動作の詳細、回路設計の詳細な考慮事項、磁気素子およびファームウェア制御設計上の考慮事項を説明します。このコンバータは 100KHz で動作します。AC ライン・クロスオーバーでのソフト・スタートにより、電流スパイクを最小限に抑え、THD を低減します。PFC ファームウェアが AC 電流と PFC 出力電圧をリアルタイムで測定し、スイッチ・ノードのフル・スイングが完了するのに必要なデッドタイムを予測します。適応型デッドタイム制御により、スイッチング損失と GaN FET ボディ・ダイオードの導通損失の両方を効果的に最小化できます。GUI によるパラメータ設定と制御ループ・チューニングがサポートされています。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

概要 Part Number 会社名 ツール・タイプ
85VAC-265VAC 入力、4W デュアル出力 12V および 3.3V フライバック PMP9213 Texas Instruments リファレンス・デザイン

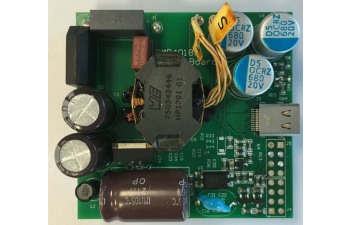

ユニバーサル AC 入力、5V/2A USB アダプタ、DCM/バレー・スイッチングおよびオプト・フィードバック付き PMP9204 Texas Instruments リファレンス・デザイン
ユニバーサル AC 入力、88% 効率の14V/2.4A フライバック PMP9144 Texas Instruments リファレンス・デザイン

ソフトウェア (1)

UCC28740 Design Calculator  (ZIP 317 KB )    2016年 4月 6日    (英語)

WEBENCH® Designer UCC28740

 AC  DC
AC 周波数  60 Hz  50 Hz
Use Isolated Output?
  最小   最大 範囲
VinRMS  V 85.00 をコピー 480.00V
出力電圧  V 3.3 をコピー 25.0V
負荷電流  A ≤ 10.0A
周囲温度  °C -40 をコピー 125°C
