UCC28910
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。
700V フライバック・スイッチャ、定電圧、定電流、一次側コントロール付き



設計キット&評価モジュール (2)

内容 型番 ソフトウェア/ツール・タイプ
UCC28910FBEVM-526 評価基板 UCC28910FBEVM-526 評価モジュールと評価ボード
UCC28911 評価モジュール UCC28911EVM-718 評価モジュールと評価ボード

リファレンス・デザイン

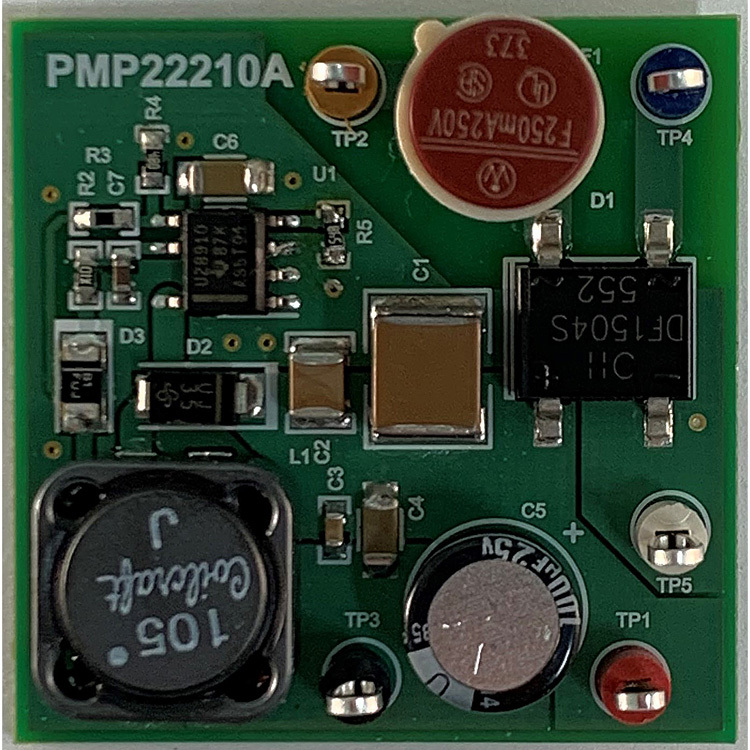

12-V/30-mA output, high-efficiency neutral-less upside-down buck AC/DC power supply reference design

このリファレンス・デザインは、上下反転型の降圧トポロジで UCC28910 を使用し、120Vac 入力を受け入れ、12V 出力で最大 30mA の負荷電流を供給します。このデザインは、全負荷時に 70% を上回る効率を達成します。すべてのコンポーネントを基板の片側に実装しており、アセンブリの複雑さの緩和とコスト削減に貢献します。ボード全体のサイズは 1.35 インチ x 1.35 インチ (3.43cm x 3.43cm) であり、最大の高さは 0.3 インチ (0.76cm) です (テスト・ポイントを除外したサイズ)。フローティング出力は、さまざまな負荷条件にわたって 1% 以内のレギュレーションにとどまります。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

概要 Part Number 会社名 ツール・タイプ
12.2V @ 500mA ユニバーサル入力、非絶縁型、疑似共振フライバック PMP8583 Texas Instruments リファレンス・デザイン
ユニバーサル 3 相 AC 入力、出力 3.3 V/0.5 A (機能的分離) PMP9053 Texas Instruments リファレンス・デザイン
一次側安定化フライバック、ユニバーサル AC 入力および 15 V/0.25 A 出力用 PMP9171 Texas Instruments リファレンス・デザイン
一次側安定化フライバック、ユニバーサル AC 入力および 16 V/0.25 A 出力用 PMP9061 Texas Instruments リファレンス・デザイン
一次側調整付きフライバック、90V ~ 305V AC 入力および 15V/0.25A 出力 PMP9506 Texas Instruments リファレンス・デザイン
超広範囲入力電圧 AC-DC 降圧コンバータ、UCC28910 を使用 PMP9176 Texas Instruments リファレンス・デザイン

ソフトウェア (1)

UCC28910 Design Calculator  (ZIP 91 KB )    2017年 1月 25日    (英語)

CAD/CAE シンボル

型番 パッケージ|ピン数 CAD ファイル(.bxl) STEP モデル(.stp)
UCC28910 ダウンロード ダウンロード

テキサス・インスツルメンツは Accelerated Designs, Inc. と連携して、TI 製品用の回路図記号と PCB レイアウト・フットプリントを提供しています。

CAD シンボルを表示するには、以下の手順に従ってください。

ステップ 1: ソフトウェアをダウンロードしてインストールします Ultra Librarian software

ステップ 2:CAD ファイル(.bxl)のテーブルから記号およびフットプリントをダウンロードします。

ステップ 3:Ultra Librarian Reader ソフトウェアで .bxl ファイルを開きます。

完了 CAD/CAE 記号データベースは //webench.ti.com/cad/ でご確認いただけます。

PCB フットプリントと回路図記号は、特定ベンダに依存しないフォーマットでダウンロードできます。ダウンロード後に Ultra Librarian Reader を使用して、業界トップクラスの EDA CAD/CAE 設計ツールにエクスポートすることができます。 Ultra Librarian Reader . このリーダーはで入手可能 無償ダウンロード

Ultra Librarian Reader は、Ultra Librarian ツールセットの一部で、実質的にどんな EDA CAD/CAE フォーマットでも、コンポーネントとその属性の生成、インポート、エクスポートが可能です。

WEBENCH® Designer UCC28910

 AC  DC
AC 周波数  60 Hz  50 Hz
Use Isolated Output?
  最小   最大 範囲
VinRMS  V 15.00 − 305.00V
出力電圧  V 3.3 − 25V
負荷電流  A ≤ 2.5A
周囲温度  °C -40 − 125°C
