UCD7138 (供給中) UCD7138 ローサイド・パワー MOSFET ドライバ、ボディー・ダイオード導通感知付き



モデル (1)

タイトル カテゴリ 種類 日付
UCD7138 PSpice Transient Model PSpice Model ZIP 2015年 4月 30日

設計キット&評価モジュール (1)

内容 型番 ソフトウェア/ツール・タイプ

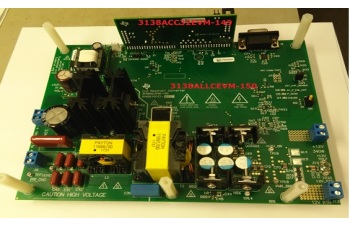

UCD3138A LLC 評価モジュール UCD3138ALLCEVM150 評価モジュールと評価ボード

リファレンス・デザイン

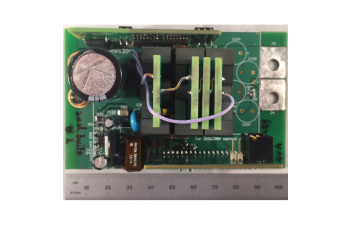

高電圧 GaN デバイスを使用する 400V – 12V/500W 高周波共鳴コンバータのリファレンス・デザイン

PMP20289 は、公称 390V から 12V への電圧変換する際に、TI の高電圧 GaN FET を実装した高周波(公称スイッチング周波数 >400kHz)LLC 直列共振コンバータ(LLC-SRC)の性能を検証するためのリファレンス・デザインです。デジタル・コントローラ UCD3138A が、UCD7138 SR コントローラとの組み合わせにより、LLC-SRC の効率を最適化するため使用されています。高電圧直接駆動 GaNFET 採用 LMG3410 を使用し、高速スイッチングを実現するとともに、ハーフ・ブリッジ・スイッチ相互間のデッドタイムを最小限に抑えることができます。テスト結果は、350kHz 以上のスイッチング周波数で 390V から 12V への変換を行った際に、24A 負荷で 96.8%、42A の全負荷で 96.3% のピーク効率を達成できることを示しています。
