ATCA（アドバンストTCA）パワー・ソリューション

テキサス・インスツルメンツの ATCA（Advanced Telecom Computing Architecture）ソリューション

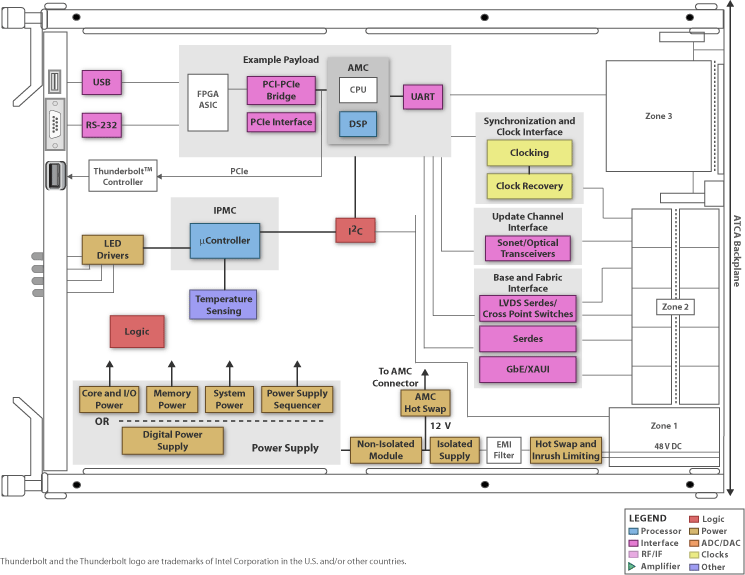

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


設計上の考慮事項

Advanced Telecom Computing Architecture (ATCA) Solutions can be divided by the zones as defined in the ATCA PICMG 3.0 open standard

Zone 1:

Has specific requirements for delivering dual redundant -48V power feeds to individual boards which may consume up to 200W each. ATCA defines many requirements which are typical for a modern, hot swapped power system. The core subsystems include:

  • 48V Hot Swap operates with wide range of negative voltage to optimize power management for use in nominal -48V systems.
  • Isolated Supply consists of power management devices generating the intermediate voltage for the supply bus.
  • AMC Hot Swap controller generates power to Advanced Mezzanine Cards. additional information
  • Non-Isolated module consists of DC/DC Converters generating the on-board primary voltage supply.
  • The Power Supply block consists of Buck/Boost Converters, Controllers, LDOs and Power Management Units to supply power to various functional blocks. These functions can be realized by Digital Power devices.

The IPMC (Intelligent Platform Management Controller) supports the card management, It consists of a MCU like the MSP430 that accepts the inputs from temperature and other sensors and processes the information for the shelf management. The I2C-protocol is used for communication. It controls LEDs that indicate Power-Up, Power-Down and Stand-by modes.

Zone 2:

Is used for data transport and consists of four interfaces:

  • Base Interface is supported by GbE/XAUI or Ethernet PHYs. Backplane connections are always configured in Dual Star Topology.
  • Fabric Interface supports a data rate of up to 3.125Gbps. Differential signaling is used to reduce the common mode noise. Topologies such as dual star or full mesh among all the boards give a large amount of flexibility.
  • Update Channel Interface provides a data rate of up to 2.5Gbps and comprises of 10 differential signaling pairs in a point to point connection between two boards using OC-48 devices as an example.
  • Synchronization Clock Interface manages the clocking of various devices in the card. There are three discrete frequencies specified by the standard: 8kHz, 19.44 MHz and a user defined frequency <100MHz. TI’s clocking solutions provide low jitter and high performance for ATCA applications.

Zone 3:

Is application specific. It generally consists of Advanced Mezzanine Cards (AMCs) which have a DSP, CPU, FPGA or an ASIC embedded to perform specific tasks. An example payload is shown in this block diagram where the PCIe switch routes the information and a PCI to PCIe bridge is used for compatibility. RS-232 and USB serve as external interfaces.

アプリケーション・ノート (10)

タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
HTM 8 KB 2007年 12月 21日 3692
HTM 8 KB 2007年 12月 21日 1355
HTM 8 KB 2007年 4月 12日 475
HTM 8 KB 2006年 9月 1日 884
HTM 9 KB 2006年 7月 17日 1701
HTM 8 KB 2006年 4月 20日 710
HTM 8 KB 2003年 6月 20日 182
HTM 8 KB 2002年 10月 18日 659
HTM 9 KB 2002年 7月 16日 1057
HTM 9 KB 2001年 4月 24日 212


リファレンス・デザイン

概要 型番 会社名
TPS2350 -48 V ATCA ホット・スワップ リファレンス・デザイン、FET OR回路付 TPS2350ATCA Texas Instruments
TPS2393 200W ATCA ホット・スワップ・リファレンス・デザイン TPS2393ATCA Texas Instruments
TPS54620 リファレンス・デザイン、高速過渡応答用 PMP4854-1 Texas Instruments
TPS54620 リファレンス・デザイン、小型用に最適化 PMP4854-2 Texas Instruments
同期整流、降圧、メトロ・イーサネット 3.3V@50A PMP2916 Texas Instruments
