AV レシーバ

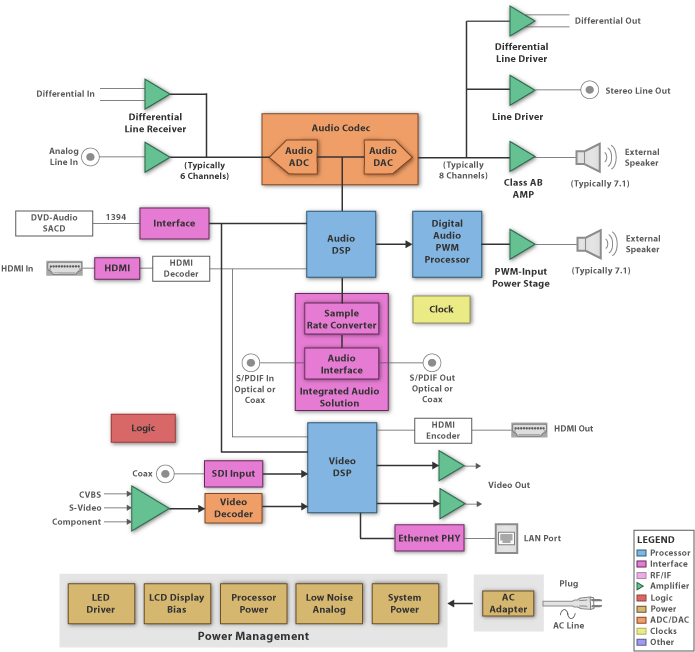

AV レシーバ・システム向け設計リソース / ブロック図

設計上の考慮事項

High-quality digital audio formats, such as the lossless HD audio formats found on Blu-ray discs, present AV receiver system designers with many engineering challenges. Digital connectivity, content protection, compatibility with new decoding standards and the need for fast data rates with superior analog performance throughout the entire audio signal chain require careful attention to semiconductor device selection, power supply design and PCB layout. AV end equipment designers can take advantage of TI’s expertise in audio and video DSPs, as well as high-performance analog solutions, to deliver not only the highest performance products, but also the most cost-effective solutions to the consumer.

The core subsystems include:

DSP

The Aureus™ audio DSPs provide the processing power to handle the myriad of decoding formats as well as advanced post processing.

Video DSP

The DaVinci™ TMS320DM6437 high-performance fixed-point DSP is an excellent choice for digital media applications. It is perfect for applications requiring image scaling, de-interlacing, on-screen-display and video post-processing.

Data Converter

TI's Burr-Brown audio data converter products offer the full range of performance, enabling both high-end and cost-sensitive systems.

Power Amplifier

PurePath Digital™ power amplifier solutions preserve the original quality of the source and deliver high power in a sleek form factor.

Connectivity

  • Digital Video/Audio – HDMI, 1394 (high-quality DVD Audio data rate of 192 kHz can be sent across a 1394 cable connected to an AV receiver), and 10/100 Mb/s Ethernet (capability to decode video streams from the web or PC
  • Digital Audio – S/PDIF
  • Analog Audio – offers high-quality differential I/O and analog Line In/Out
  • Analog Video – Composite, Component and S-Video input connections

Power Conversion

Converts the input power from the AC adaptor to run various functional blocks.

技術資料

アプリケーション・ノート

アプリケーション・ノート (4)

タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 103 KB 2018年 9月 28日 0
PDF 1.13 MB 2018年 3月 7日 0
HTM 9 KB 2017年 9月 27日 0
HTM 8 KB 2016年 6月 1日 0

ツール/ソフトウェア

名称 型番 会社名 ソフトウェア/ツール・タイプ
PurePath™ Studio グラフィカル開発環境 AICPUREPATH_STUDIO Texas Instruments SW 開発ツール、IDE、コンパイラ
PurePath™ コンソール・グラフィカル開発スイート PUREPATHCONSOLE Texas Instruments SW 開発ツール、IDE、コンパイラ
WL18XX モジュール向け WiLink メッシュ可視化ツール WILINK-WIFI_MESH_VISUALIZATION_TOOL Texas Instruments ソフトウェア・ライブラリ
25W Class-D スピーカ・アンプ用 TPA3132D2EVM TPA3132D2EVM Texas Instruments 評価モジュールと評価ボード
MSP CapTIvate™ MCU 開発キット評価モジュール MSP-CAPT-FR2633 Texas Instruments 評価モジュールと評価ボード
PCM5102 評価モジュール PCM5102EVM-U Texas Instruments 評価モジュールと評価ボード
TPA3255 315W ステレオ / 600W モノラル Ultra-HD アナログ入力 Class-D オーディオ・モジュール TPA3255EVM Texas Instruments 評価モジュールと評価ボード

製品カタログ/ホワイト・ペーパー

製品カタログ (4)

タイトル 概要 種類 サイズ (MB) 日付 表示回数 英語版
PDF 60 KB 2005年 11月 14日 0
PDF 96 KB 2005年 9月 9日 0
PDF 95 KB 2005年 8月 26日 0
PDF 98 KB 2005年 8月 26日 0

ホワイト・ペーパー (4)

タイトル 概要 種類 サイズ (MB) 日付 表示回数 英語版
PDF 802 KB 2016年 5月 24日 0
PDF 1.77 MB 2016年 4月 14日 0
PDF 116 KB 2014年 1月 2日 0
PDF 81 KB 2005年 10月 31日 0
