電動自転車

テキサス・インスツルメンツ（TI）の電動自転車ソリューション

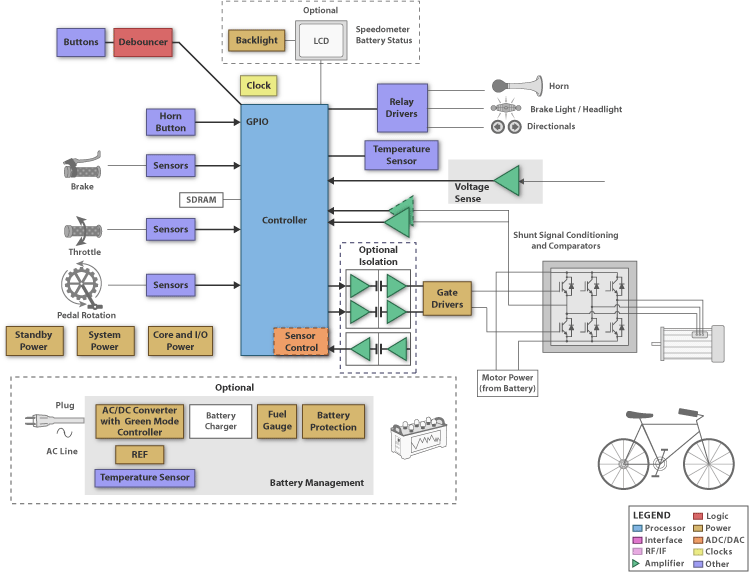

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


設計上の考慮事項

職場が比較的近い場合や、高価なオートバイに代わる手段を探している場合には、電動自転車はますます魅力的な選択肢となっています。バッテリーとモータのテクノロジーが進歩するにつれて、電動自転車の速度と使用範囲も急激に向上しています。電動自転車は、お望みのコストと設計のレベルに応じて、さまざまなコンポーネントを使用できます。

コア・サブシステムの構成

コントローラ：
通常は、検出、A/D 変換、および出力比較用のコンポーネントが含まれています。低価格のシステムには、超低消費電力のマイクロコントローラを利用できますが、より多くの機能を備えた複雑なシステムには、C2000 デジタル・シグナル・プロセッサを使用できます。

電気モータ：
通常、電動自転車には、ブラシ付またはブラシレス DC モータが使用されます。ブラシレス・モータは、信頼性と効率が高いですが、総重量が増加します。

バッテリー：
鉛バッテリーからリチウム・バッテリーまで、さまざまな種類のバッテリーを使用できます。鉛バッテリーは、低コストなため一般的に使用されていますが、リチウム・バッテリーに比べるとかなり大きく、重いだけでなく、あまり環境に優しくありません。

パワー・マネージメント：
駆動ブロックに電源を供給し、バッテリーの状態を監視します。低価格の電動自転車には、コンパレータと個別部品のホスト・コントローラが使用され、鉛バッテリーが使用されます。高級な電動自転車には、リチウム・バッテリーに関する安全情報および重要情報をユーザに知らせるためのセル保護、監視、およびバッテリー残量計の付いた特別な IC が使用されます。

アプリケーション・ノート (4)

タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
HTM 8 KB 2012年 4月 23日 1548
HTM 8 KB 2011年 4月 13日 1769
HTM 8 KB 2008年 8月 19日 3553
HTM 8 KB 2008年 5月 1日 935


リファレンス・デザイン

概要 型番 会社名
ADS1202 リファレンス・デザイン ADS1202REF Texas Instruments
