スマートフォン

成長を続けるスマートフォン市場で拡大する先進マルチメディア機能の需要に応えるため、TI は広範囲の革新的アナログ製品を提供します。

設計上の考慮事項

現在のスマートフォンは、パーソナル・オーガナイザや Eメール管理ツールのような機能を基本的なマルチメディア機能と携帯電話機能を統合し、エンドユーザーにとって、これらはエントリ・レベルの携帯電話と比べて欠くことのできないものとなっています。 この機能群は、高い処理能力、大きい(明るい)ディスプレイ、タッチ・スクリーン・コントロール、スピーカー・フォン機能などの必要性を増します。 性能とフォーム・ファクタに関する電話機(スマートフォン)の要件を満たすために、電源電流とパッケージのサイズに関して細心の考慮が重要です。 それゆえ、Class-D オーディオ・アンプ、オーディオを集積したタッチ・スクリーン・コントローラ、ESD 保護、電源管理、全体的な電源効率が重要となっています。

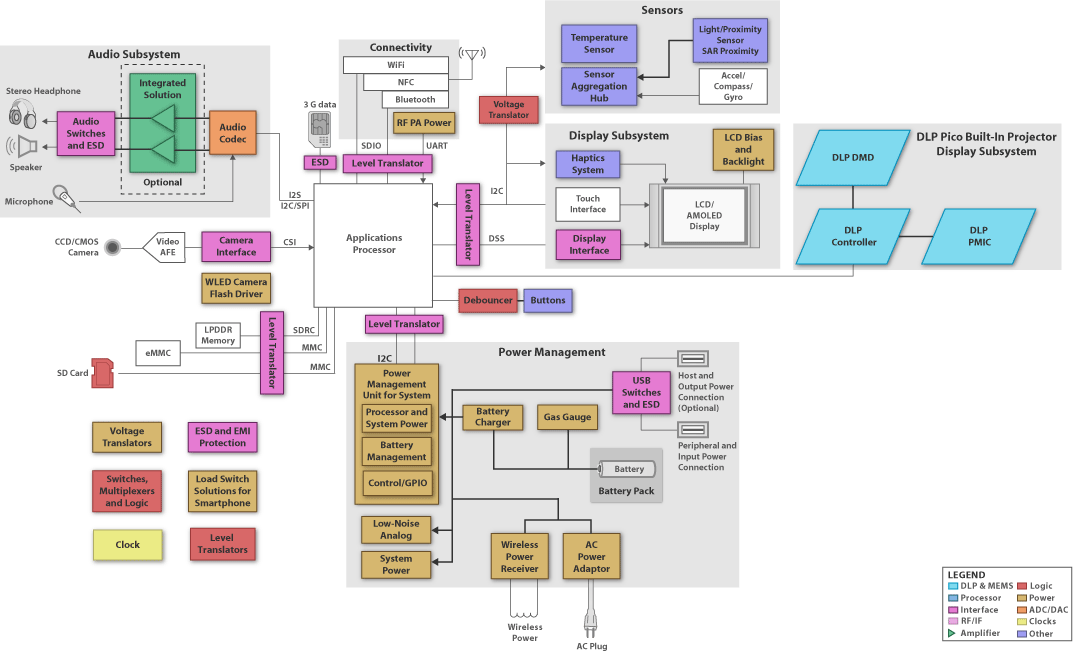

ビデオ、オーディオ、およびパワー・マネージメントに関連して TI が提供する製品の中には、これらの複雑なスマートフォンを開発するための一連のシステム・ソリューションが含まれています。

パワー・マネージメント

TI は、これらの携帯電話で採用されることの多い広範囲のアプリケーション/グラフィック・プロセッサ、機能セット、および照明の電圧要求を対象として、パワー・マネージメント・ソリューションを提供しています。 TPS624xx/ TPS65xxx ファミリのような特別な降圧型 DC/DC コンバータを使用すると、最新のモバイル・プロセッサのニーズを満たす高度なダイナミック電圧スケーリングを実現できます。 TI の TPS630xx ファミリは、広いバッテリ電圧範囲にわたってクラス最高の効率である 96% を達成し、最小1.8V の入力電圧で動作してバッテリー駆動時間を延長し、新しいリチウムイオン・バッテリ・テクノロジをサポートします。 LDO である TPS799xx/ TPS717xx は、その他の電源用に利用できます。

コンセントや USB ポートからの充電に関する要件は、bq240xx ファミリを使用して対処できます。 bq275xx が「Impedance Track」を使用して提供する革新的な次世代のバッテリ残量計ソリューションは、バッテリの特性を自動的に学習/検出し、簡潔なインターフェイスを使用してステータス・データをホストに提供し、学習サイクルと参照テーブルを不要にします。 TI には、ID ROM と CRC 両方の認証に対応するソリューション(bq20xx と bq161xx)があります。 暗号化キー長に関してさまざまな長さをサポートしています。

オーディオの検討事項

スマートフォンは、ユーザーが体感するオーディオを強化することを目的として、100dB を上回る S/N 比(SNR)を実現し、マルチバンド・イコライザ、3D サラウンド効果、エコー/ノイズ・キャンセルを採用しています。 このような設計では、低消費電力は常に主要な検討事項になります。

TLV320AICxxxx/TLV320DACxxxx/PCMxxxx ファミリが採用したフル機能のオーディオ・コーデックは、モノラルおよびステレオの AD/DA コンバータと、ヘッドフォン/スピーカー・アンプを内蔵しています。 Class-D アンプは、効率が高く、パッケージのフットプリント(基板面積)が小さいことから、引き続き採用例が増加しています。 一部のデバイスでは、内蔵 DSP がダイナミック・レンジの圧縮、マルチバンド・イコライザ、ノイズ/エコー・キャンセル、カスタマイズ・フィルタをサポートしています。 TLV320AIC3xxx のような TI の新世代オーディオ・コーデックは、新しいデジタル・マイクの要求と傾向にも対応します。

ディスプレイ/照明とタッチスクリーンの検討事項

TPS6115x/6x のような最新世代のドライバには、多数(3 ~ 10 個)の LED を駆動する柔軟性があり、PWM 制御とデジタル制御機能を持ち最大 32 ステップの輝度調整ができますが、2×2mm の小型パッケージです。 TI は、TPS6108x/6114x のような OLED 固有のドライバも提供しています。 キーパッドの照明と装飾用の照明には、LDO ベースの新しい順方向電圧 LED ドライバ(TPS751xx)が利用可能であり、2 個および 4 個のマルチ増幅 EL ドライバとして、複数のカラー・セグメント(色分け)に対応します。 カメラのフラッシュ機能は、CSP または QFN パッケージでフットプリントの小さい TPS61050 ファミリで対応できます。

TI は、タッチスクリーン・コントローラを内蔵し、付加価値として ESD 保護を持った TSC21xx/TSC23xx ファミリ・ソリューションを提供しています。 タッチスクリーン操作によって、最大 12KV の放電が容易に発生する可能性があります。スタンドアロンのタッチ・スクリーン・コントローラ(TSC)は、スマートフォンの他のエレクトロニクスとの確実な絶縁を実現します。 TSC2xxx ファミリのタッチ・スクリーン・コントローラは、低消費電力を達成し、振動やディスプレイのノイズへの耐性があり、フットプリントの小さいパッケージが利用できます。

ディスプレイの I/O 電圧は通常 2.7V を超えますが、これは他のデジタル・ロジックとの電圧不整合をもたらす可能性があります。SN74AVC20Txxx のような 20 ビットおよび 24 ビットの電圧レベル変換を使用して、I/O の互換性に関する問題を解決できます。
