油圧(水圧)動作バルブ

油圧(水圧)動作バルブ

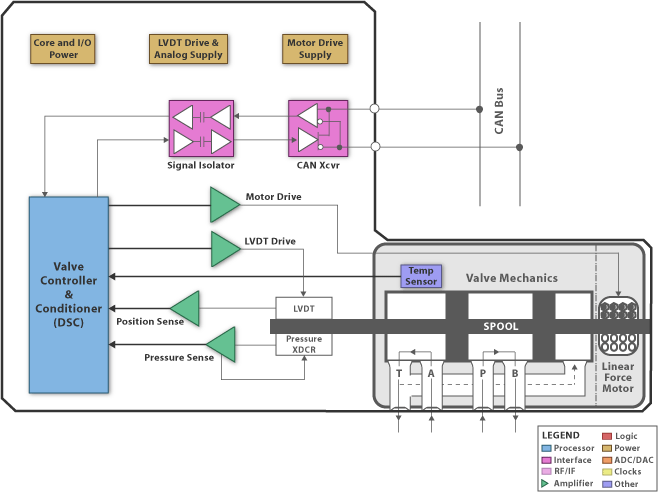

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


設計上の考慮事項

油圧(水圧)動作バルブ

油圧(水圧)動作バルブは、液体（通常は、オイル）を入口から出口に流します。オイルが流れる方向は、リニア・フォース・モータによって駆動されるスプールの位置によって決まります。

コア・サブシステムの構成

  • 電源変換
    - バルブ電源、外部フィールドバス、および補助 24V 電源の間をガルバニック絶縁(galvanic isolation)します。また、個々の機能ブロックに電圧安定化済みの電源も提供します。

  • フィールドバス・インターフェイスとコントロール
    - システム・コントローラとフィールドバス信号の間を絶縁します。システム・コントローラは、フィールドバスからの受信データを DSP のバルブ制御信号に変換します。また、DSP からのバルブ・データをフィールドバス信号に変換します。

  • バルブ制御
    - スプールの位置制御と、圧力および温度の計測を行います。また、アラーム状態も示します。

バルブ・コントローラは、システム・コントローラを介してフィールドバスから位置制御信号を受け取り、位置センサ（LVDT=Linear Variable Differential Transformer（リニア可変差動トランス））の出力信号が位置制御信号の入力値と一致するまで、リニア・フォース・モータを駆動します。これと同時に、圧力と温度も監視します。これらのいずれかのセンサが、決められた安全値を超えると、アラーム状態が示されます。
