EPOS(電子販売時点管理)、ECR(電子キャッシュ・レジ)、レジ

テキサス・インスツルメンツ(TI)の EPOS、ECR、キャッシュ・ドロワ・ソリューション。

設計上の考慮事項

電子販売時点管理(POS)機器は小売、接客、銀行部門で金融取引の電子的処理のために使用されています。POS 分野の製品にはカード決済端末、レジ、セルフサービス・キオスク端末、自動販売機のほか、カード・リーダー、ピン(PIN)入力機器、プリンタなどのアクセサリがあります。

POS 端末の主な機能は、認証や承認のために取引情報を含む情報をサーバーにセキュアに送信すると同時に、接触型 / 非接触型カードの読み取りを行うことです。現在、多くの POS システムは固定回線を通じて取引情報をネットワークに送信していますが、ポータブル / モバイル・ソリューションに対する需要が増加しています。TI は多様な製品とサポートにより、ポータブル POS ソリューションの設計を可能にします。

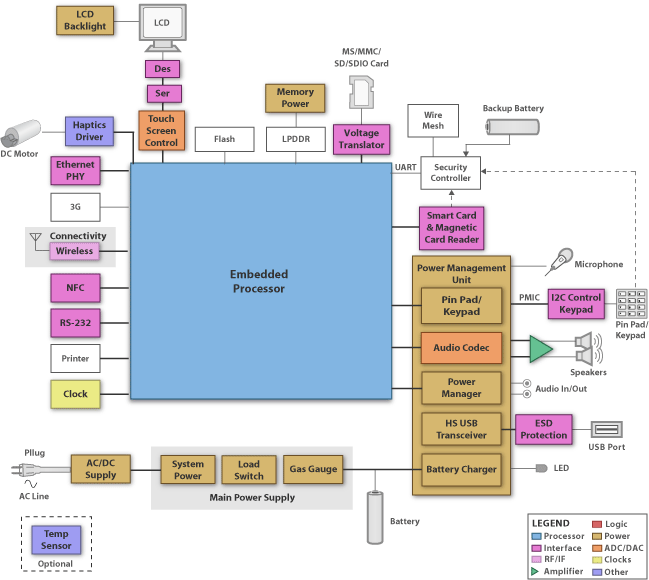

コアとなるシステム:

  • プロセッサ:Sitara ARM プロセッサは最大 1GHz の ARM Cortex-A9 CPU と POWERVR SGX™ グラフィック・アクセラレータをベースとしています。クラス最高の ARM / グラフィック・アーキテクチャが 45nm プロセス技術に統合されており、低消費電力を提供するとともに高性能実現のために最適化されています。性能と消費電力の最適バランスにより、販売時点管理(POS)機器に最適です。
  • セキュリティ技術:販売時点管理(POS)システムは常時保護が必要な機密性の高い決済カードと暗号鍵データにアクセスします。また、PCI(Payment Card Industry)や EMV(Euro pay, MasterCard, VISA protcol)のセキュリティ規格への適合が必要な場合もあります。こうしたデータ・セキュリティ規格はセキュアブートや、AES、3DES、PKA、RSA などの規格に基づく高強度の暗号化を要求しています。TI の Sitara 製品はこれらの機能を内蔵しており、セキュアな POS システムの設計を可能にします。
  • 決済カード・インターフェイス:すべての POS ソリューションに、磁気ストライプ・カードやスマートな非接触型カードのデータの読み書き機能が必要です。近距離無線通信(NFC)ベースの非接触型カードの普及が進んでおり、こうしたカードをサポートする機能が非常に重要になっています。TI はデータ・コンバータ、ローパワー RF、RFID、NFC チップセットなどの製品を提供しており、製品へのカード・リーダーの統合を可能にします。
  • タッチ・スクリーン・インターフェイス:タッチスクリーン制御の要件を満たしており、実際の使用シーンで使いやすい POS を実現できます。この機能は一部の Sitara プロセッサではオンチップで対応しています。TSC 製品シリーズの外部タッチ・スクリーン・コントローラ経由で使用することもできます。
  • ネットワーク・インターフェイス:POS の主な利点は、リモート・サーバーやデータ・ストレージ設備との全二重ワイヤレス通信が可能な点です。多くのシステムは真のモビリティを実現するために、IEEE 802.11a/b/g/n のワイヤレス LAN と 2G/3G/4G のセルラー・モデムを必要とします。高性能の WL1271 トランシーバ・チップは 2.4GHz の IEEE 802.11b/g/n と Bluetooth v2.1 + Enhanced Data Rate(EDR)トランシーバを実現します。また、TI の Enhanced Low Power(ELP)技術との組み合わせによりクラス最高の共存能力を提供し、お客様の開発期間短縮、製造コスト低減、容易な認証を可能にします。
  • パワー・マネージメント:TI はディスクリート LDO から高集積 PMIC(パワー・マネージメント IC)に至るまで、広範なパワー・マネージメント IC を提供しています。これらの PMIC は POS に対し、コア、メモリ、IO 電源の生成と安定化のためのソリューションを提供します。また、タッチ・スクリーン・コントローラ、キーパッド・インターフェイス、USB トランシーバ向けの高効率で環境に優しい電源ソリューションを可能にします。

アプリケーション・ノート

リファレンス・デザイン

電子タブレット関連リファレンス・デザイン
  • 型番:AM335x-TAB v1
  • メーカー:AllGo Embedded Systems
  • 詳細はこちら
電子販売時点管理(EPOS)関連リファレンス・デザイン
  • 型番:VPOS353
  • メーカー:View AT
  • 詳細はこちら
