PoE（Power Over Ethernet）

PoE（Power Over Ethernet）

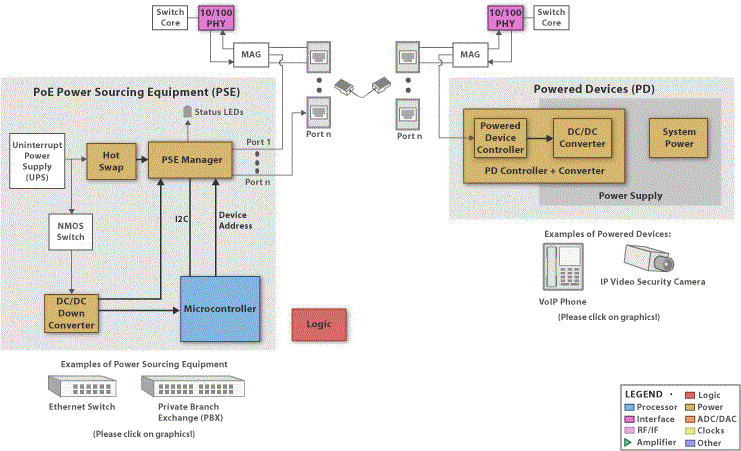

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


IP Phone: Wired Camera: Surveillance IP Network Ethernet Switch Private Branch Exchange (PBX)

設計上の考慮事項

PoE（Power Over Ethernet）

PoEは、IEEE 802.3af 規格で規定されている技術であり、標準的な LAN インフラストラクチャ上でデータ通信と電力供給を統合します。一般的に使用されている既存のカテゴリ 3（4 ペア）およびカテゴリ 5 ケーブル・インフラストラクチャを使用したイーサネットに接続されたデバイスに、信頼性が高く途絶えることのない公称 15W 最大（13W 負荷）、48V の電力を供給します。

コア・サブシステムの構成

  • 電源供給装置（Power Source Equipment： PSE）コントローラ
     - イーサネット・ケーブルのもう一方の終端にあるデバイスを検出し、分類して、電力を供給します（PD 検出アルゴリズム）。

  • マイクロコントローラ
    - PoE ポートと電源ユニットを制御および監視します。

  • パワード・デバイス（PD）コントローラ
     - PD 検出アルゴリズムに加わり、電力を取り出したり要求します。

  • 電源
     - 48VDC 無停電電源装置（UPS）。

  • パワー・マネージメント
     - 各種機能ブロックを駆動するためにイーサネット・ケーブルから入力した電源を変換します。

アプリケーション・ノート (4)

タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
HTM 8 KB 2013年 1月 10日 1717
HTM 8 KB 2009年 2月 9日 1289
HTM 8 KB 2008年 9月 10日 1028
HTM 8 KB 2008年 3月 27日 1613


リファレンス・デザイン

概要 型番 会社名
12 V、1 A 絶縁型 PoE PD 電源　リファレンス・デザイン PMP940 Texas Instruments
PD SIP モジュール、3.3V フライバック PMP5186 Texas Instruments
PD SIP モジュール、3.3V 降圧 PMP6652 Texas Instruments
Pos-Ref 降圧（3.3V @ 1A）、PoE（Power over Ethernet）用 PMP2413 Texas Instruments
アクティブ・クランプ、フォワード、24V@1.7A、PoE アプリケーション用 PMP5177 Texas Instruments
アクティブ・クランプ、フォワード（12V、7A） PMP5124 Texas Instruments
パラレル、絶縁型フライバック（12V@4A）、高出力 PoE アプリケーション用 PMP5236 Texas Instruments
フライバック（57V @ 0.7A）、PoE（Power over Ethernet）用 PMP5250 Texas Instruments
絶縁、低コスト、非同期型 PoE PD電源 リファレンス・デザイン PMP717 Texas Instruments
絶縁型、同期式フライバック、3.3V@ 3A または 5V@2A、PoE PD電源 リファレンス・デザイン PMP929 Texas Instruments
絶縁型、同期整流、フライバック（3.3V、7.5A）、高出力 PoE アプリケーション用 PMP5070 Texas Instruments
絶縁型フライバック、PoE（Power over Ethernet）用（5V @ 1.5A） PMP2181 Texas Instruments
絶縁型フライバック、PSE（電力供給機器）用、54V@1.1A PMP4068 Texas Instruments
絶縁型フライバック（15V@0.72A）、PoE アプリケーション用 PMP5270 Texas Instruments
絶縁型フライバック（53V @ 1A）、PoE（Power over Ethernet）用 PMP2429 Texas Instruments
同期整流・フライバック（12V @ 2.5A）、高出力 PoE（Power over Ethernet）用 PMP2790 Texas Instruments
同期整流・降圧（12V @ 4A）、PoE ミッドスパン・インジェクタ用 PMP5133 Texas Instruments
同期整流・降圧（24V @ 6A）、PoE（Power over Ethernet）用 PMP2428 Texas Instruments
非絶縁型 PoE PD 電源リファレンス・デザイン PMP841 Texas Instruments
