業務用オーディオ・ミキサ/制御パネル

業務用オーディオ・ミキサ / 制御パネル向け IC / リファレンス・デザイン

設計上の考慮事項

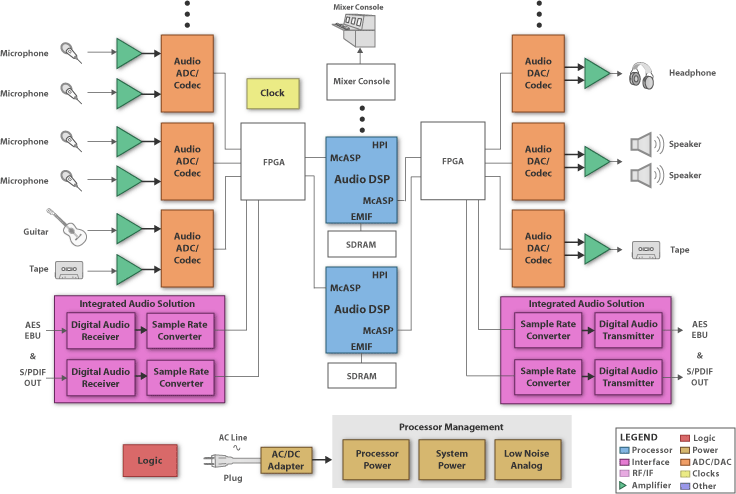

プロ用デジタル・オーディオ・ミキサ

プロ用デジタル・オーディオ・ミキサは、オーディオ信号をミキシングおよび変換し、通常、プロフェショナルのレコーディング・アプリケーションに使用されています。一般的にシステムには汎用プロセッサが使われ、ミキサ・コンソールやダッシュボードからの入力情報をデジタル・シグナル・プロセッサ(DSP)に送り制御します。

ミキシングに必要なチャネルは、DSP が FPGA に通知します。FPGA は、システムでトラフィック・コントローラとして機能します。信号をデジタル化(マイクまたは楽器の場合)、または正規化(信号が別のデジタル・システムから入力される場合)して DSP に送り、ユーザが要求したオーディオ・ミキシングや処理を実行します。ミキシングしたオーディオ信号は、スピーカ、ヘッドホン、またはその他のデジタル・デバイスに送ります。

コア・サブシステムの構成

  • オーディオ・プロセッサ
    - McASP ポート経由で受信したオーディオ信号で,デジタル・トリム,ディレイ,コンパンド(圧縮/伸張),ミキシング,およびエフェクトを実行します。

  • オーディオ・デコーダ
    - オーディオ・プロセッサが使用できるように、アナログのオーディオ信号をデジタル化、復調、およびデコードします。

  • オーディオ・エンコーダ
    - デジタル・コンポーネント・オーディオ信号を出力するためにアナログ信号に変換します。

  • メモリ(SDRAM)
    - 一部のミキシング機能で必要となるデータを一時的に格納するためのメモリとして、DSP が使用します。

  • レシーバ
    - サンプル・レート・コンバータに送信するために AES/EBU または S/PDIF デジタル・オーディオ・データの受信およびデコードを行います。

  • トランスミッタ
    - DSP のデジタル DataStream を AES/EBU または S/PDIF フォーマットにエンコードして送出します。

  • サンプル・レート・コンバータ
    - 入力からのサンプル・レートを FPGA/DSP への同種のサンプル・レートに変換したり、その逆に変換します。
