プログラマブル・ロジック・コントローラ

テキサス・インスツルメンツのプログラマブル・ロジック・コントローラ（PLC）、およびプログラマブル・オートメーション・コントローラ（PAC）ソリューション

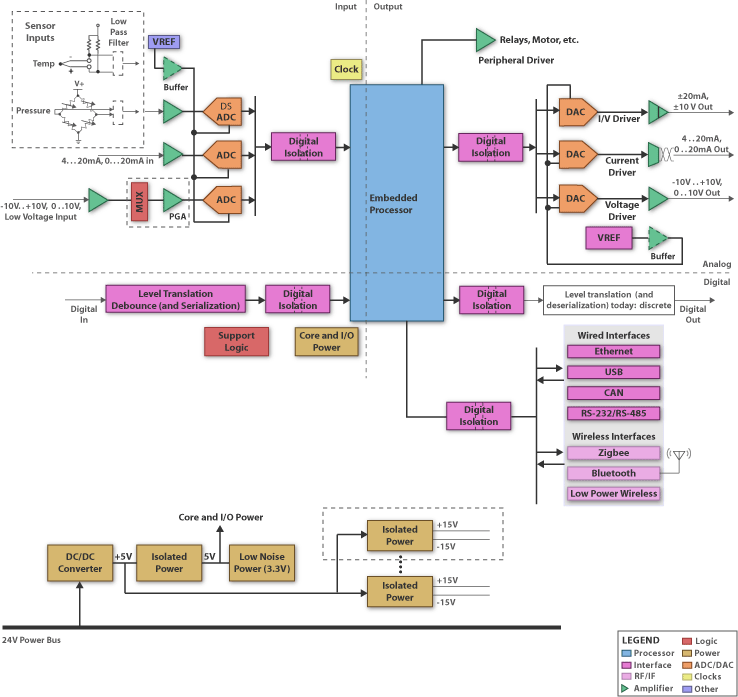

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


設計上の考慮事項

プロセスおよび制御の用途では、テスト・ラボ、製造工場から軍事、医療エレクトロニクスに至るさまざまな分野を対象にしています。このような実例では、各種センサとフィードバック・メカニズムを利用して、データを収集、格納、および分析し、それぞれの設備環境でシステム/マシンを相互に連係して監視および制御します。センサからのデータ収集では、高精度の測定、および非常に低い値または非常に小さな変動でのアナログ電圧/電流に対する処理が行われます。

以下のような一般的な要求が当てはまる場合があります。

  • マイコン： ユニバーサル・シリアル・インターフェイス（I2C および SPI 等）、汎用 I/O、タイマ、およびフラッシュ・メモリが含まれる事。これに対し、MSP430F24x ファミリでは、低消費電力、広動作電圧範囲、プログラマブル電源電圧監視、および内部リファレンス ADC が加わります。F28235/28335 のような 32 ビット デジタル・シグナル・コントローラには、高度な統合/組み込みフラッシュ（最大 512kB）、超高速 ADC 、通信ポート、および PWM 制御ポートが含まれています。また、システムの差別化とインテリジェンスの追加によって、スマート・アルゴリズムも実現します。これらはすべて、他の 32 個のファミリ・デバイスとコード互換性があるので、浮動小数点デバイスとのピン配列互換性が実現します。
  • DA コンバータ： 低消費電力、電圧出力 DAC、12 ～ 16 ビットの分解能、サンプリング・レート < 10kSps、セトリング・タイム（50 ～ 100μs）が理想的です。INL < 4.0 LSB が最も精密です。DAC8164/855x/856x/883x ファミリおよび最新の TI DAC、DAC9881 が最適です。
    ビデオ DAC9881 ビデオ・キャストを再生（英語）
  • AD コンバータ： SAR ADC には単電源、250kSPS、シリアル・インターフェイス、12 ～ 16 ビットの分解能、IN < 1 LSB が必要です。デルタ・シグマ型 ADC には、16 ～ 24 ビットの分解能、内蔵 PGA/バッファ、簡単なレシオメトリック測定、50Hz と 60Hz の除去、および低雑音（高 ENOB）が必要です。
  • アイソレータ： ISO72xx ファミリには、構成および速度グレードの異なる 1～4 チャネルのデバイスが含まれており、4kVpeak には最適です。安全認定（UL1557、VDE0884）には、3kVrms が必要です。最大動作電圧は 560Vpeak です。すべての許容入力は 5V です。
  • 入力アンプ： どの入力アンプでも、バイポーラ電源、高インピーダンス、および低オフセットが重要になります。特定の電圧を増幅するには、INA146/148 のように広い同相電圧も必要です。電流を増幅するには、INA128 のように低ドリフトおよび低ゲイン（>1）のアンプをお勧めします。
  • 出力ドライバ： XTR300 は 12V の電圧供給についての要求条件だけでなく、±20mA の電流出力についての要求条件も満たす優れた出力ドライバです。ドライバに対する一般的な要求条件は、オフセット < 1mV、ドリフト（1 ～ 2μV/℃）、1V/μs 最小スルーレートおよびゲイン BW > 2MHZ です。XTR1xx ファミリには、電圧をサポートするものと、電流のみをサポートするものがあります。その他の電圧ドライバについては、OPA2xx を参照してください。
  • リファレンス： コンバータに内蔵されていない場合は、2.5V または 5V、低静止電流およびドリフトになります。REF31xx、REF32xx、および REF50xx デバイスの多くは、これらの要求条件を満足するか上回ります。
  • コネクティビティ： 従来のアナログインターフェイス（4～20mA）と RS-232/RS-485 インターフェイスは、現在も産業用アプリケーションに広く使用されています。イーサネット、USB、CAN などの主流有線インターフェイスは、将来を見据えて、統合が進んでいます。また、ZigBee、Bluetooth、その他の低消費電力ワイヤレス・プロトコルなどの無線オプションも、普及してきています。そのような中、TI は、従来のアプリケーションおよび急成長中の産業用アプリケーションの両方に対してソリューションを提供しています。たとえば、TI は、世界初の絶縁 CAN トランシーバである ISO1050 を導入しました。
  • 電源： DC/DC コントローラ（例；TPS40210）は設計の柔軟性を最大限に発揮するため、外部パワー MOSFET を利用しています。TL317 のような LDO はシンプルで安価な電圧レギュレータです。また、TPS5410 のような外部電源 MOSFET 内蔵 DC/DC コンバータは高集積の降圧レギュレータです。市場への投入を最短にするソリューションとして、プラグイン・モジュールには DCH0105xxx ファミリをご検討ください。
