ベクトル・シグナル・アナライザ

このブロック図（SBD）は、スーパーヘテロダイン技術と、高速 AD コンバータ（ADC）およびデジタル・シグナル・プロセッサ（DSP）を組み合わせて、変調された信号のスペクトル測定、復調、時間領域での解析を行ないます。

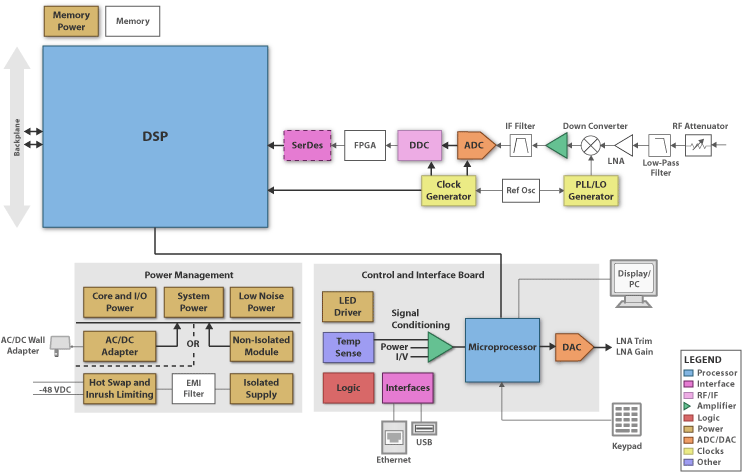

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


AC/DC Supply

設計上の考慮事項

ベクトル・シグナル・アナライザ（VSA）は、スーパーヘテロダイン方式のテクノロジーと最新の高速 AD コンバータ（ADC）とデジタル・シグナル・プロセッサ（DSP）を組み合わせて、時間によって変化する信号や複素変調信号のスペクトル測定、復調、時間領域解析を行います。こうした機能によって、VSA は通信、レーダー/ソナー、ビデオ、およびその他のアプリケーションに最適な測定器となっています。

一般的なサブシステムの内容：

RF フロント・エンド

増幅または減衰およびフィルタ処理の後、RF 入力信号は 1 つ以上の周波数変換段階を経て、信号を中間周波数（IF）に変換します。重要なスペックとして、位相ノイズとジッタがあります。

IF セクション

超高速 AD コンバータが市場で入手できるようになり、ベクトル・シグナル・アナライザ・クラスの計器の開発が大幅に進みました。帯域幅、ダイナミック・レンジ、および S/N 比は、これらの AD コンバータにとって重要な仕様です。

デジタル・シグナル・プロセッサ

信号解析機能の大部分は、DSP で実行されるソフトウェアに実装されています。このソフトウェアにより、VSA はスペクトル、変調、波形解析を行い、複素変調信号や時間によって変化する信号の特性を明らかすることができます。DSP ベース・ソフトウェアへの入力は、異なる無線や優先通信の規格によって生成された I/Q ベクトル変調信号でサンプリングされます。受信系は DSP に実装されており、変調/復調、チャネル・デコード、MIMO 処理、イコライザ処理、マルチパス・フェード補償などが含まれています。代表的な解析機能には、スィープ・スペクトル解析、広帯域 FFT 信号解析、CCDF、電力スペクトル密度、自動補正などの高速連続測定、干渉測定などが含まれます。オプションとして、規格を基にした変調解析、ベクトル信号生成、およびバースト・エラー・レート（BER）測定も可能になります。ソフトウェアの実装により、新機能の迅速で容易な実装、既存の機能に対する変更、および複数の規格やテクノロジーのサポートといった、固有の利点が提供されます。TI の DSP アーキテクチャは、すべての複雑な通信規格に共通して使用されている、非常に強力で、コード効率が高く、実行速度の速い演算集中型の信号処理アルゴリズムに最適です。超高速 C64x+ コアとともに、TI の DSP には、大量のサンプル・データを処理できる大容量の内部メモリ、複数の高速 I/O、高速外部メモリ・インターフェイスなどの性能を強化する機能が搭載されています。

パワー・マネージメントと変換

ベクトル・シグナル・アナライザには、ベンチ、ポータブル、モジュラー（またはバックプレーン・ベース）など、さまざまなフォーム・ファクタが存在します。フォーム・ファクタは、測定器のパワー・マネージメントの条件の決定に重要です。たとえば、多くのベンチ型 VSA はコンピュータ・アーキテクチャを使用しており、一般の PC 用途ディスプレイ、インターフェイス、パワー・マネージメント等を活用しています。他の VSA は、フィールド・サービス・アプリケーションに使用されるために、バッテリーで駆動します。テキサス・インスツルメンツでは、入手可能な計器のフォーム・ファクタそれぞれに、パワー・マネージメント・ソリューションを提供しています。
