ビデオ放送： IP ベース、マルチ・フォーマット・トランスコーダ

ビデオ放送： IP ベース、マルチ・フォーマット・トランスコーダ・ソリューション - TI

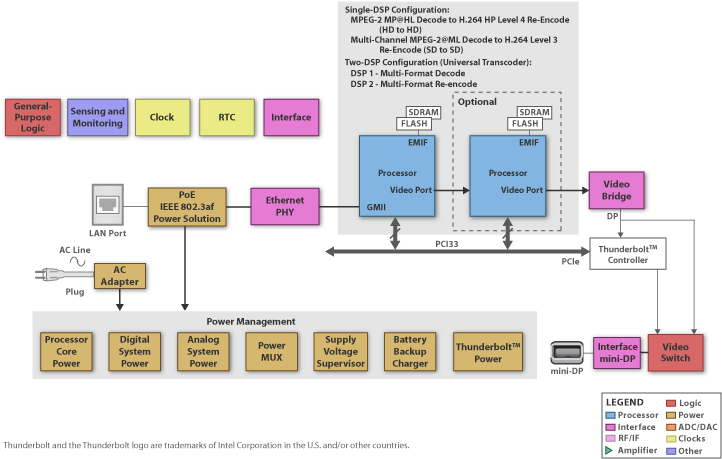

ブロック図

色つきのブロックをクリックすると、推奨デバイスをご覧いただけます。


Power Over Ethernet (PoE) AC/DC Adaptor

設計上の考慮事項

設計上の考慮事項:

概要：
トランスコーディングとは、あるビデオ・フォーマットを他のビデオ・フォーマットに変換するプロセスで、ユーザーには認識されないかもしれませんが、ビデオの再生に広範囲に使用されています。たとえば、ビデオ・カメラから PC にビデオを転送・編集してから、YouTube™ などの Web サイトにアップロードする操作などが挙げられます。ビデオ・データの転送時にトランスコーディングが実行されます。例えば、カムコーダ（AVI フォーマット）から PC（編集用の MPEG-2、保存用の MPEG-4）、そして Web サイト（H.263/H.264/Flash など）にトランスコーディングが実行されます。Web サイトから PC 上でファイルを再生すると、RealPlayer™ または Windows™ Media Player などで再生する際に、もう一度トランスコーディングが実行されます。今まで、このマルチフォーマット・トランスコーディングを、シングル SoC で行うことは不可能でした。
IP ベースのビデオ・インフラ機器は、HD ビデオの出現により今日のような高性能なシステムになりました。なぜなら、HD ビデオは標準のビデオよりデータ量が多く、ビデオ信号をトランスコーディングするのに必要なプロセッシング・エンジンは、1）より優れた処理能力、2）マルチフォーマット間での変換、3）リアルタイムの処理が必要になります。新しい DaVinci™ TMS320DM6467 はこれらを処理できます。

高性能と柔軟性：
DaVinci™ TMS320DM6467 デジタル・メディア・プロセッサは、ビデオ・システムの高スループット、マルチアプリケーション要件をサポートするように設計されています。プログラマブル DM6467 プロセッサは、リアルタイムのオーディオ/ビデオ・コーデックのアルゴリズムを処理するための高度な性能を提供します。また、多くの数のオーディオ/ビデオ規格をサポートする為にプログラミングすることも、ネットワーク構成およびサービスに関する要件が変更されるごとに簡単に更新することもできます。ソフトウェア・パーティションを利用して DSP およびビデオ・アクセラレータ上での計算を多用するシグナル・プロセシングを行い、また ARM® 上での制御動作により、新しいアプリケーション用に性能の余裕が出来ます。

システムオンチップ（SoC）およびコスト節約：
SoC の統合は、DSP と高解像度（HD）ビデオ/イメージング・コプロセッサを組み合わせることにより、HD ビデオのエンコードとデコードに必要な高速計算の他に、ユーザー・インターフェイス、システム制御、およびプログラミングを簡単にする ARM926 RISC プロセッサを提供します。DM6467 には、10/100/1000 BaseT Ethernet MAC、ビデオ・スケーラ、クロマ変換ハードウェア、標準 PCI バス、および 2 レベル・キャッシュ、外部メモリとストレージへのインターフェイス、拡張ダイレクト・メモリ・アクセス（EDMA）コントローラなどの高速メモリ・サブシステムなどのデジタル・ビデオに必要な多数の外部コンポーネントも搭載されています。

短期間で市場に投入：
プロセッサの他に、DaVinci™ テクノロジは、ビデオ・システムの開発を簡単にする基盤ソフトウェア、アルゴリズム、およびアプリケーション・プログラミング・インターフェイス（API）も備えています。

高出力 PoE:
テキサス・インスツルメンツの電源駆動デバイス・コントローラと電流モード PWM コントローラを組み合わせることにより、IEEE 802.3af 規格で指定されている電力要件よりも大きな電力（>13W）をビデオ・システムに簡単に供給できます。
