マルチ DC/DC カラー LED キット TMDSRGBLEDKIT (供給中)

概要/特長

技術資料

サポートとトレーニング

注文情報



概要

表示   表示 TMDSRGBLEDKIT

本キットには、AC アダプタ(直流電源装置)が同梱されておりません。
詳しくは本キットの AC アダプタの定格、仕様をご覧ください。

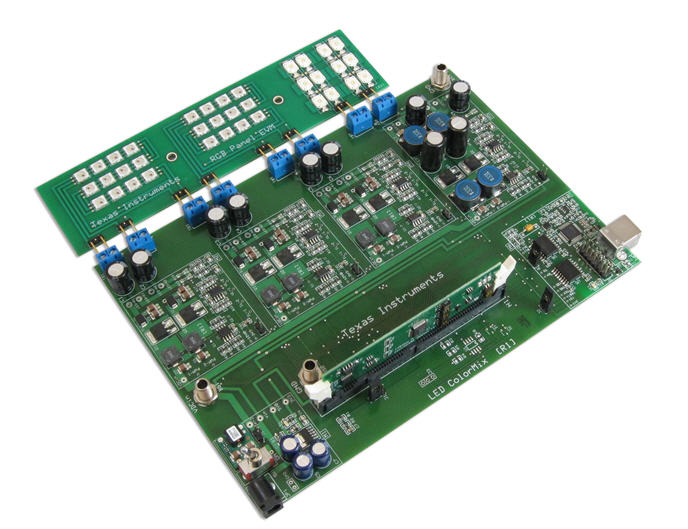

マルチ DC/DC カラー LED キットには、デジタル制御によるマルチ DC/DC LED ライティング・システムの実験と開発を始めるために必要なハードウェアとソフトウェアが全て含まれています。このキットは、Piccolo マイクロコントローラと controlCARD 開発プラットフォームをベースに構成されています。1 個の Piccolo MCU で、8 チャネルの個別の DC/DC パワー・ステージとさまざまなタイプの LED とストリング長で構成される、8 本の LED ストリングを直接制御できます。開発ボードは 12/24V の DC 入力に対応し、6 つのブースト・トポロジと 2 つの SEPIC DC/DC パワー・ステージ・トポロジを使用して LED ストリングを駆動します。6 個の個別のブースト・ステージによって 2 個の RGB LED ストリングを駆動し、各 RGB LED ストリングの赤、緑、青のカラー・コンポーネントを制御します。2 個の SEPIC ステージが、2 本の白色 LED ストリングを駆動します。また、8 チャネルの個別のパワー・ステージを通じて、最大 8 本の個別の白色 LED ストリングを駆動できます。付属のグラフィカル・ユーザー・インターフェイスを使用すると、明度と色の混合調整を実験する際、パワー・ステージの電流レベルを簡単に制御できるので、プロセスの評価をすぐに開始できます。さらに、controlSUITETM により、キットには DC/DC パワー・ステージと LED ライティング・ステージ制御用の閉ループ、オープン・ソース・ソフトウェアが含まれています。キットのハードウェアも完全にオープン・ソースで、ガーバー、回路図、BOM が無償で付属しています。詳細については、このキットに付属するクイック・スタート・ガイドを参照してください。

特長
  • 8 チャネルの個別の DC/DC パワー・ステージに供給する 12/24V の DC 入力、25/50V DC 出力
  • 6 個のブースト式および 2 個の SEPIC パワー・ステージにより、2 本の RGB LED ストリングと 2 本の白色 LED ストリング、または、 8 本のすべて白色の LED ストリングを駆動します。
  • 色の混合と輝度の調整
  • 平均電流モードの制御
  • 350mA/ストリングの最大電流、ソフトウェアで設定可能
  • 輝度と色の混合を実験する際、グラフィカル・ユーザー・インターフェイス(GUI)でパワー・ステージの電流レベルを簡単に制御できるので、評価プロセスが簡略化されます。
  • 取り外し可能な LED パネル、2 本の RGB(赤 / 緑 / 青)LED ストリングと 2 本の白色 LED ストリング付
  • 取り外し可能な拡散パネル内蔵、リアルな色を混合するために光を拡散
  • Piccolo ベースの controlCARD 開発プラットフォーム
  • controlSUITETM を通じて利用可能なガーバー・ファイル、回路図、および部品表(BOM)を含むオープン・ソース・ハードウェア
  • 閉ループ DC/DC および LED 駆動用サンプル・ソフトウェア、controlSUITETM を通じて利用可能なソース・コードと技術資料一式

製品内容

  • Multi-DC/DC Color LED Kit power board
  • Piccolo F28027 controlCARD
  • Color RGB LED panel with diffuser cover
  • 12V power adapter
  • USB cable
  • USB drive with GUI executable

注文
型番 TI またはサードパーティからご購入 オーダー・オプション 供給状況

TMDSRGBLEDKIT:
マルチ DC/DC カラー LED キット

$499.00(USD)


価格は各社サイトをご覧ください



ACTIVE

TI の評価品に関する標準契約約款が適用されます
