MSP430 ワイヤレス開発ツール 供給状況: 供給中

EZ430-RF2500

概要/特長

技術資料

サポートとコミュニティ

注文情報


主なドキュメント
Download - PDF Icon

概要

表示  表示 eZ430-RF2500

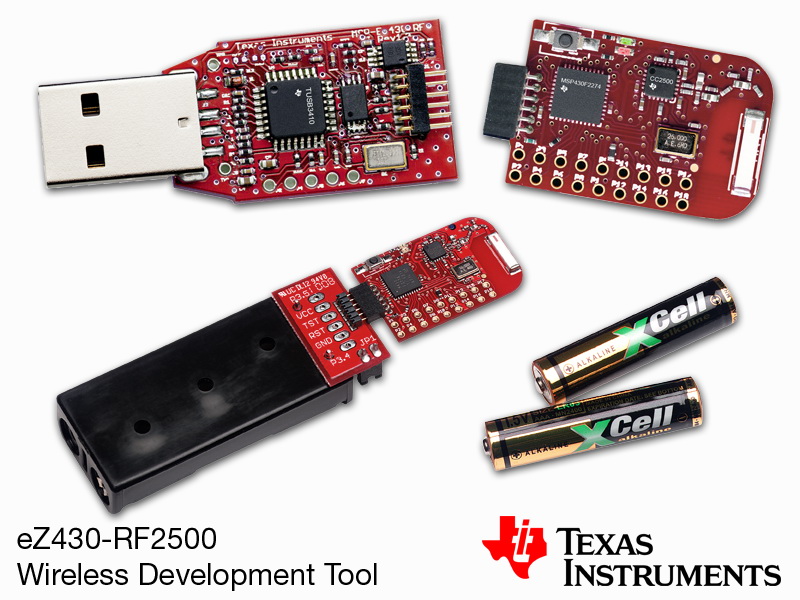

MSP430 超低消費電力マイコンと最先端の無線用 IC を組み合わせ、各種の組み込み用ローパワー・システムの開発をより迅速、容易にする新型開発キット、eZ430-RF2500 を発表しました。使いやすい USB スティック型の開発ツールを含め、以下の 3 種のパーツよりキット構成されています。
　1) eZ430-RFエミュレータ：USBでPC接続するデバッグ・インターフェイス・システム
　2) eZ430-RF2500T：ターゲット・ボード(マイコンと2.4GHz無線用ICを搭載) 2枚
　3) ターゲット・ボード用電池ボックス
2 枚のターゲット・ボード間で無線通信を実現可能なため、このキットだけで独立したワイヤレス製品の開発が可能となります。完全な統合開発環境と SimpliciTI、専用の低消費電力スター型ネットワーク・スタックなど、必要なソフトウェアがすべて含まれており、信頼性の高いワイヤレス・ネットワークをすぐに構築できます。eZ430-RF2500 はターゲット・ボード上に、10 ビット ADC(200ksps) と 2 つのオペアンプを内蔵したMSP430F2274(最大16MHz動作)と低消費電力ワイヤレス・アプリケーション向けに設計された CC2500(2.4GHz) RF トランシーバを搭載しています。

eZ430-RF2500 の USB エミュレータは、あらゆる Spy Bi-Wire 対応の MSP430 シリーズ(F22xx/F20xx 等) に使用可能であり、eZ430-F2013 や eZ430-T2012 ターゲット・ボードと互換性を持っています。eZ430-RF エミュレータはターゲット・アプリケーションのダウンロードやデバッグ用途で使用することができます。　また、PC とターゲット・ボード間のシリアル・インターフェイスをサポートします。

使用上のご注意について

『eZ430-RF2500 エミュレーター』が対応している PC 上の OS は Windows XP と Windows Vista です。 本開発キットは技術基準適合証明を受けておりません。 本製品のご使用に際しては、電波法遵守のため、以下のいずれかの措置を取っていただく必要がありますのでご注意ください。
電波法施行規則第 6 条第 1 項第 1 号に基づく平成 18 年 3 月 28 日総務省告示第 173 号で定められた電波暗室等の試験設備内で使用する。
実験局の免許を取得したのち使用する。
技術基準適合証明を取得したのち使用する。
なお、本製品は、上記の「使用上のご注意」を譲渡先、移転先に通知しない限り、譲渡、移転できないものとする。
上記を遵守頂けない場合は、電波法の罰則が適用される可能性があることをご留意ください。
「技術基準適合証明」参考ページ
　・財団法人テレコムエンジニアリングセンター(TELEC)

特長
  • eZ430-RF2500T：（MSP430F2274＋CC2500搭載)ターゲット・ボード
  • MSP430F2274 – 32KB フラッシュ、1KB RAM、1 USCI（UART、（2）SPI、I2C、IrDA）、10 ビット ADC、2 つのオペアンプ
  • CC2500 – 2.4GHz、ISM 帯域、マルチチャネル、低消費電力トランシーバ
  • 2 つの LED
  • 1 つのプッシュボタン
  • USB エミュレータ
  • すべての 2xx Spy Bi-Wire デバイス（MSP430F20xx、F21x2 および F22xx）による開発をサポート
  • MSP430 アプリケーションの UART 接続による PC とのシリアル通信を実現
  • eZ430-T2012 および eZ430-RF2500T ターゲット・ボードをサポート
  • 電池ボックス（単三電池 2 本使用)
  • SimpliciTI （低消費電力ネットワーク・スタック）
  • 温度、電圧、および信号強度を測定するサンプル・ワイヤレス・センサ・ネットワーク・プロジェクト向サンプル・コード
  • アセンブラ、リンカ、デバッガおよび C コンパイラを含む統合開発環境：IAR Kickstart (C コンパイラ 4KB 限定版)ならびに Code Compose Essentials Core Edition （リンカ 16KB 限定版）
  • CD-ROM に資料一式

製品内容

注文
型番 テキサス・インスツルメンツ 販売特約店 供給状況 価格（米ドル） ホスト   OS   現在のバージョン   更新日

EZ430-RF2500:
MSP430 ワイヤレス開発ツール

供給中 $49.00   PC   Win XP   1.0   Sep. 4, 2007
技術資料
Wiki (2)
タイトル 日付
EZ430-RF2500 Wiki 2011年 6月 13日
EZ430-RF2500-SEH Wiki 2011年 6月 13日
データシート (4)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 1528 2008年 2月 14日 最新の英語版をダウンロード (Rev.C)
PDF 1599 2011年 7月 14日
PDF 2078 2009年 5月 19日
PDF 2315 2007年 7月 26日
アプリケーション・ノート (4)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
複数ファイル   2008年 6月 23日 0
PDF 1151 2011年 4月 7日 3,591
複数ファイル   2011年 3月 11日 5,171
PDF 607 2008年 4月 15日 2,787
ユーザー・ガイド (1)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 TI 推奨 英語版
PDF 1727 2009年 4月 2日 8,588
セレクション・ガイド (1)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 6721 2012年 2月 24日 21,474
その他の資料 (3)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 2175 2012年 3月 5日 2,254
PDF 240 2009年 1月 9日 983
PDF 346 2008年 2月 13日 774
関連製品
名前 型番 ツール・タイプ
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
Code Composer Studio IDE  CCSTUDIO  Code Composer Studio(TM) IDE
IAR Embedded Workbench Kickstart - 無償 4 KB IDE  IAR-KICKSTART  サード・パーティの開発環境
MSP430 2.4GHz ワイヤレス・ターゲット・ボード  EZ430-RF2500T  開発ボード/EVM
MSP430 USB スティック F2012 ボード  EZ430-T2012  開発ボード/EVM
MSP430 USB スティック 開発ツール  EZ430-F2013  開発ボード/EVM
TPS62260LED-338 評価モジュール  TPS62260LED-338  開発ボード/EVM
Z-Accel デモンストレーション・キット  EZ430-RF2480  開発ボード/EVM
ソーラー・エネルギー・ハーベスト（SEH）開発キット  EZ430-RF2500-SEH  開発ボード/EVM
名前 型番 ソフトウェア・タイプ
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
SimpliciTI 準拠のプロトコル・スタック  SIMPLICITI  アプリケーション・ソフトウェア
SmartRF スタジオ  SMARTRFTM-STUDIO  ソフトウェア・ツール

デベロッパー・ネットワーク製品とサービスの検索

名前 型番 Company Headquarters Location Type
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
MSP430 868/915MHZ ワイヤレス・ターゲット・ボード  MSP430-3P-AWGH-AMB8423-DEVBD  Amber Wireless GmbH    開発ボード/EVM
型番 名前 製品ファミリ
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
CC2500  低コスト、ローパワー、2.4GHz RF トランシーバ、2.4GHz ISM 帯 ローパワー・ワイヤレス・アプリケーション向け  独自仕様の RF
MSP430F2001  16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、コンパレータ  16ビット・超低消費電力マイコン MSP430™
MSP430F2002  16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、10 ビット SAR A/D、SPI/I2C用 USI  16ビット・超低消費電力マイコン MSP430™
MSP430F2003  16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、16 ビット・デルタ・シグマ A/D、パラレル（SPI）/I2C対応ユニバーサル・インターフェース(USI)   16ビット・超低消費電力マイコン MSP430™
MSP430F2112  16 ビット超低消費電力マイクロコントローラ、2kB フラッシュ、256B RAM、10 ビット ADC、1 USCI  16ビット・超低消費電力マイコン MSP430™
MSP430F2122  16 ビット超低消費電力マイクロコントローラ、4kB フラッシュ、512B RAM、10 ビット ADC、1 USCI  16ビット・超低消費電力マイコン MSP430™
MSP430F2132  16 ビット超低消費電力マイクロコントローラ、8kB フラッシュ、512B RAM、10 ビット ADC、1 USCI  16ビット・超低消費電力マイコン MSP430™
MSP430F2232  16 ビット 超低消費電力 マイクロコントローラ、8 KB フラッシュ、512 バイト RAM  16ビット・超低消費電力マイコン MSP430™
MSP430F2234  16 ビット超低消費電力 マイクロコントローラ、8 KB フラッシュ、512 バイト RAM  16ビット・超低消費電力マイコン MSP430™
MSP430F2252  16 ビット 超低消費電力 マイクロコントローラ、16 KB フラッシュ、512 バイト RAM  16ビット・超低消費電力マイコン MSP430™
MSP430F2254  16 ビット超低消費電力マイクロコントローラ、16 kB フラッシュ、512 バイト RAM  16ビット・超低消費電力マイコン MSP430™
MSP430F2272  16 ビット 超低消費電力 マイクロコントローラ、32 KB フラッシュ、1 k バイト RAM  16ビット・超低消費電力マイコン MSP430™
MSP430F2274  16 ビット 超低消費電力 マイクロコントローラ、32 KB フラッシュ、1 k バイト RAM  16ビット・超低消費電力マイコン MSP430™
