概要

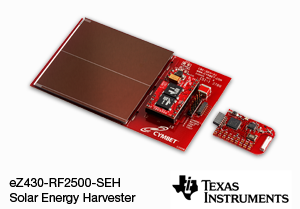

イメージの表示
eZ430-RF2500-SEH は、ソーラー・エネルギー・ハーベストの完全な開発キットで、超低消費電力の MSP430 マイクロコントローラをベースとして、電源が不要なワイヤレス・センサ・ネットワークの製作に役立ちます。
ソーラー・エネルギー・ハーベスト・モジュールには、低輝度の蛍光灯の下での動作に最適化された、高効率のソーラー（2.25 × 2.25 インチ）パネルを装備しており、バッテリーを追加せずにワイヤレス・センサ・アプリケーションを実行するのに十分な電力が提供されます。外部入力があり、サーマル、圧電素子、または他のソーラー・パネルなどの外部発電素子も使用可能です。
このシステムは、余分な電力を管理し Cymbet （英語）の薄膜型で充電可能な 2 個の EnerChip に電力を貯蔵し、400 回以上の送信に十分な電力を供給できます。EnerChips は、アプリケーションの休止中に発電に使用できる光がある場合、エネルギーを貯蔵するエネルギー・バッファとして機能します。バッテリーは環境に優しく、数千回充電できます。また、自己放電量が非常に少ないので、電源を使用しない環境発電システムに必要不可欠です。
eZ430-RF2500 は、エネルギー・ハーベスト・アプリケーションを動作させるのに使用されます。このキットは、USB ベースの MSP430 ワイヤレス開発ツールで、MSP430F2274 マイクロコントローラと CC2500 2.4GHz ワイヤレス・トランシーバの使用に必要なすべてのハードウェアとソフトウェアが含まれています。また USB デバッグ・インターフェイスを内蔵し、MSP430 のイン・システムでのデバッグとプログラミングを可能とします。また、ワイヤレス・システムから PC にデータを転送するインターフェイスとしても機能します。
内蔵された温度および RF 信号強度のインジケータは、環境の監視に使用できます。また、多くの外部センサを使用して、追加データを収集することもできます。
eZ430-RF2500-SEH センサ・モニタは、エネルギー対応プロジェクト・サンプルを含む完全なオープン・ソース・アプリケーションであり、ハードウェアのテストに使用したり、エネルギー・ハーベスト・プロジェクトのフレームワークとして使用することもできます。MSP430 用のファームウェアだけでなく、ワイヤレス・ネットワークからデータ・サンプルを表示する PC デモ・アプリケーションも用意されています。
- 希望小売価格：19,800 円（税込み）
特長
- eZ430-RF2500 用の高効率の、ソーラー・エネルギー・ハーベスト・モジュール
- バッテリーがなくても動作可能
- 少量の周辺光でも機能
- 暗くても 400 回以上の送信が可能
- あらゆる RF ネットワークまたはセンサ入力に適用可能
- 外部発電素子（サーマル、ピエゾ、第 2 ソーラー・パネルなど）の入力を使用可能
- USB デバッグおよびプログラム・インターフェイス、PC へのアプリケーション・バックチャネル機能付き
- 18 本の利用可能なアナログおよび通信入出力ピン
- 高集積、超低消費電力 MSP430 MCU、16MHz 性能
- 確認用の緑色と赤色の 2 つの LED
- ユーザー・フィードバック用の割り込み可能押しボタン
- eZ430-RF2500T ワイヤレス・ターゲット・ボード 2 枚
- eZ430-RF USB デバッグ・インターフェイス 1 つ
- AAA バッテリー・パック（バッテリー含む）、拡張ボード付き
- SEH-01 ソーラー・エネルギー・ハーベスト・ボード 1 枚
- 以下の資料と開発ソフトウェアを含む MSP430 開発ツール CD 1 枚
注文
| 型番 | テキサス・インスツルメンツ | 販売特約店 | 供給状況 | 価格（米ドル） | ホスト | OS | 現在のバージョン | 更新日 |
EZ430-RF2500-SEH:
|
|
|
供給中 | $149.00 | PC | Microsoft Windows XP, Vista (32-bit) | v1.0 | 19-JAN-2009 |
技術資料
Wiki (1)
| タイトル | 日付 |
| EZ430-RF2500-SEH Wiki | 2011年 6月 13日 |
ユーザー・ガイド (2)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | TI 推奨 | 英語版 |
|---|---|---|---|---|---|---|---|
| 1756 | 2010年 5月 20日 | 3,377 | |||||
| 1727 | 2009年 4月 2日 | 8,588 |
セレクション・ガイド (1)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | 英語版 |
| 6721 | 2012年 2月 24日 | 21,474 |
ホワイト・ペーパー (1)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | 英語版 |
| 103 | 2010年 4月 7日 | 2,207 |
その他の資料 (4)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | 英語版 |
|---|---|---|---|---|---|---|
| WMV | 11756 | 2009年 6月 19日 | 0 | |||
| WMV | 36589 | 2009年 5月 21日 | 0 | |||
| 240 | 2009年 1月 9日 | 983 | ||||
| 346 | 2008年 2月 13日 | 774 |
関連製品
| 名前 | 型番 | ツール・タイプ |
  |
|
|
| Code Composer Studio IDE | CCSTUDIO | Code Composer Studio(TM) IDE |
| MSP430 2.4GHz ワイヤレス・ターゲット・ボード | EZ430-RF2500T | 開発ボード/EVM |
| MSP430 ワイヤレス開発ツール | EZ430-RF2500 | 開発ボード/EVM |
| Z-Accel デモンストレーション・キット | EZ430-RF2480 | 開発ボード/EVM |
| 名前 | 型番 | ソフトウェア・タイプ |
| |
|
|
| SimpliciTI 準拠のプロトコル・スタック | SIMPLICITI | アプリケーション・ソフトウェア |
| SmartRF スタジオ | SMARTRFTM-STUDIO | ソフトウェア・ツール |
|
||
|
||
| 型番 | 名前 | 製品ファミリ | |
| |
|
| |
| CC2500 | 低コスト、ローパワー、2.4GHz RF トランシーバ、2.4GHz ISM 帯 ローパワー・ワイヤレス・アプリケーション向け | 独自仕様の RF | |
| MSP430F2232 | 16 ビット 超低消費電力 マイクロコントローラ、8 KB フラッシュ、512 バイト RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2234 | 16 ビット超低消費電力 マイクロコントローラ、8 KB フラッシュ、512 バイト RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2252 | 16 ビット 超低消費電力 マイクロコントローラ、16 KB フラッシュ、512 バイト RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2254 | 16 ビット超低消費電力マイクロコントローラ、16 kB フラッシュ、512 バイト RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2272 | 16 ビット 超低消費電力 マイクロコントローラ、32 KB フラッシュ、1 k バイト RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2274 | 16 ビット 超低消費電力 マイクロコントローラ、32 KB フラッシュ、1 k バイト RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2274-EP | 16 ビット、超低消費電力 マイクロコントローラ、32kB フラッシュ、1K RAM | 16ビット・超低消費電力マイコン MSP430™ | |
