アクティブ・フィルタ設計アプリケーション  供給状況 : 供給中

FILTERPRO

概要/特長

技術資料

サポートとコミュニティ


注文
型番 テキサス・インスツルメンツ 供給状況 価格（米ドル） OS   現在のバージョン

FILTERPRO:
アクティブ・フィルタ設計アプリケーション

供給中 無償   Windows XP SP3 and Microsoft .NET Framework 3.5   3.1.05
主なドキュメント
Download - PDF Icon

概要

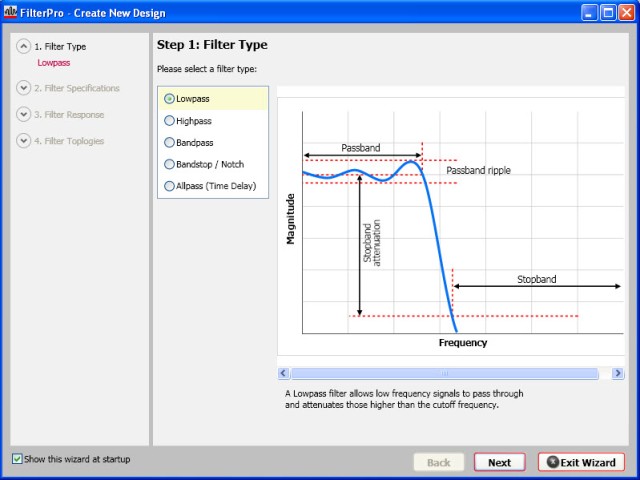

表示  表示 FilterPro 設計ウィザード画面

FilterPro v3.0 は、受動部品の許容誤差の調整および、応答の変動を表示機能、受動部品の値を調節する機能、フィルタの性能データを Excel に表示したり、エクスポートする機能の更新など、改善されたユーザー・インターフェイスや豊富な機能が利用できるようになりました。設計者はフィルタ設計ウィザードを使用することにより、簡単に設計を作成および編集することができます。ユーザーは、電圧帰還オペアンプを使用して、複数のフィードバック（MFB）、サレンキー、ローパス、ハイパス、バンドパス、およびバンドストップ・フィルタを設計できます。FilterPro v3.0 は無償で、今すぐダウンロードできます。

特長
  • FilterPro v2.0 からの設計ファイルの移行がサポートされているので、以前のバージョンで作成された設計に v3.0 の機能を活用できます。
  • 回路図を簡単に作成し、周波数と時間応答を表示し、すべての設計データと回路図が含まれたプロフェッショナル向け設計レポートを印刷することにより、市場への投入期間を短縮できます。
  • ベッセル、バターワース、チェビシェフ、ガウス分布、およびリニアフェーズなど各種のフィルタ応答形式がサポートされており、1 ～ 10 個のポールを持つフィルタ設計に使用できるので、柔軟な設計が可能になります。
  • ローパス、ハイパス、ノッチ/バンドストップ、バンドパス、およびオールパスの位相シフト/時間遅延がサポートされているので、簡単なシステム設計に役立ちます。

FilterPro™ v3.0 MFB とサレンキー設計プログラムは、Win XP 以降のシステムにインストールしてください。

現在の更新情報

FilterPro™ Version 3.0

技術資料
アプリケーション・ノート (2)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 TI 推奨 英語版
PDF 936 2009年 2月 16日 0 最新の英語版を表示 (Rev.C)
PDF 3113 2011年 2月 25日 19,359
