Grace – グラフィカル・ペリフェラル設定ツール 供給状況: 供給中

GRACE

概要/特長

技術資料

サポートとコミュニティ

注文情報



概要

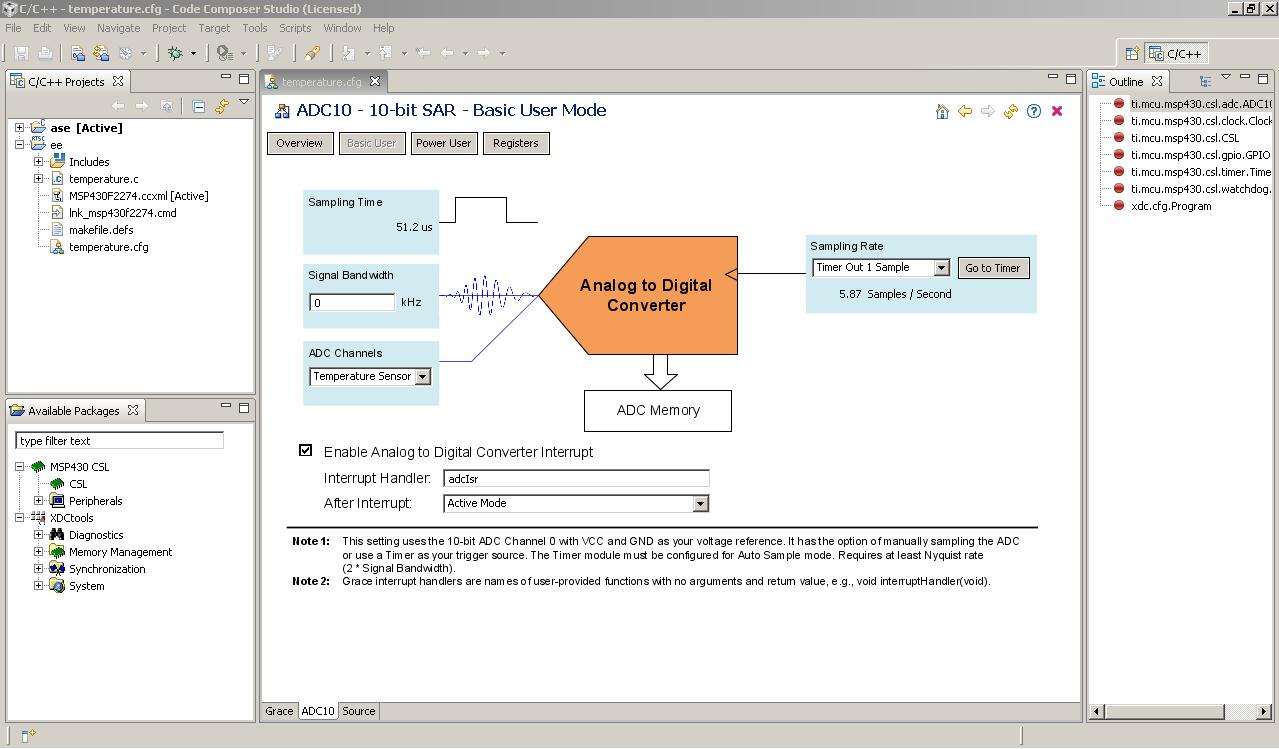

表示  表示 Grace のスクリーンショット

    - MSP430 に統合されているアナログおよびデジタルのペリフェラルが Grace ソフトウェアと密接に連携
対話式に操作できるボタン、ドロップダウン・メニュー、テキスト・フィールドを使って、ADC、DAC、タイマ、クロック、シリアル通信インターフェイスなどを有効にし、構成できます。MSP430 の高度に統合されたペリフェラル・セットを簡単に操作できます。

    - Grace ソフトウェアは MSP430F2xx および G2xx バリュー・ラインのすべてのマイコンデバイスをサポート
つまり、MSP430 で最も一般的な MSP-EXP430G2 LaunchPad、eZ430-F2013、eZ430-RF2500 などのツール・キットがサポートされます。

MSP430デバイス:

  • MSP430G2xx1 バリュー・ライン
  • MSP430G2xx2 バリュー・ライン
  • MSP430G2xx3 バリュー・ライン
  • MSP430F20xx デバイス
  • MSP430F21x1 デバイス
  • MSP430F21x2 デバイス
  • MSP430F22x2 デバイス
  • MSP430F22x4 デバイス
  • MSP430F23x0 デバイス
  • MSP430F23x/F24x/F24x1/F2410 デバイス
  • MSP430F24xx/F26xx デバイス

    - Eclipse をベースとした TI の Code Composer Studio™ ソフトウェアとのシームレスな統合
Grace ソフトウェアは、理解しやすい C コードを生成します。このコードは、お客様のアクティブなプロジェクトに直接挿入されます。統合開発環境（IDE）に対するこのようなシームレスな統合により、Grace で生成されたコードは、手動で作成したコードと同様に、デバッグしたり MSP430 マイコンにダウンロードできます。

video platformvideo managementvideo solutionsvideo player

特長
  • ADC、オペアンプ、タイマ、クロック、GPIO、コンパレータ、シリアル通信、およびその他の MSP430 ペリフェラルを設定するための GUI ベースのコンフィギュレーション・ツール
  • デバイスを正しく設定するための分かりやすい C コードを生成
  • すべての MSP430 バリュー・ライン・デバイス（MSP430G2xx）と一部の F2xx デバイスをサポート
  • LaunchPad やほとんどの eZ430 ツールとの互換性あり
  • Grace のツールチップには、MSP430 デバイスを正しく設定する際に役立つポップアップやヒントが含まれています。
  • Grace には、ベーシック、パワー・ユーザー、レジスタレベルの表示があり、ペリフェラルを設定する際に、さまざまなレベルの抽象化を利用できます。
  • 無償の CCS プラグインである Grace は、MSP430 ツール・チェーンと開発プロセスをシームレスに統合
  • 複数のペリフェラル間で設定の競合またはコリジョンを最小限に抑えます。

インストール手順:

Graceを インストールする前にこちらの Wiki で「Grace のインストールに関する説明」 をご覧下さい。: http://processors.wiki.ti.com/index.php/Grace_Installation

関連情報：

ご意見・ご感想の送信（英語）：

問題または質問が発生した場合は、開発チームにご意見・ご感想を送信できます。当社のメッセージ・ボードに投稿してください。

  1. www.ti.com/gracefeedback にアクセスし、新しいトピックを作成します。
  2. トピックのタイトルと一緒に、必ず「Grace Feedback」と入力してください。
  3. 質問、意見・感想、または問題の内容を入力します。
  4. 以下のような参考資料がありましたら、送信してください。
    1. スクリーンショット
    2. プロジェクトの .cfg ファイル
    3. CCS プロジェクトのエクスポート（ZIP に含める）
    4. CCS 診断ログ（http://pr ocessors.wiki.ti.com/index.php/Troubleshooting_CCS#CCS_Diagnostic_Logs を参照）
  5. 送信する前に、「Tags」リストに「Grace」を追加します。


注文
型番 テキサス・インスツルメンツ 供給状況 価格（米ドル） 現在のバージョン

GRACE-FREE:
Code Composer Studio 5.1 with Grace 1.1 Plugin

供給中 無償

GRACE-CCSV4:
Grace 1.0 Plugin for Code Composer Studio 4.2
供給中 無償

GRACE:
Grace – グラフィカル・ペリフェラル設定ツール

供給中 無償   1.10.03
