MSP430 LaunchPad バリュー・ライン開発キット

(供給中) MSP-EXP430G2

概要/特長

技術資料

サポートとトレーニング

注文情報


Important Note

The MSP-EXP430G2 LaunchPad is not supported by the Mac or Linux versions of the Code Composer Studio™ Integrated Development Environment. If you want to work with these operating systems, we suggest you select one of the many other MSP LaunchPads.

他の代替製品

主なドキュメント
Download - PDF Icon Download - PDF Icon Download - PDF Icon

概要

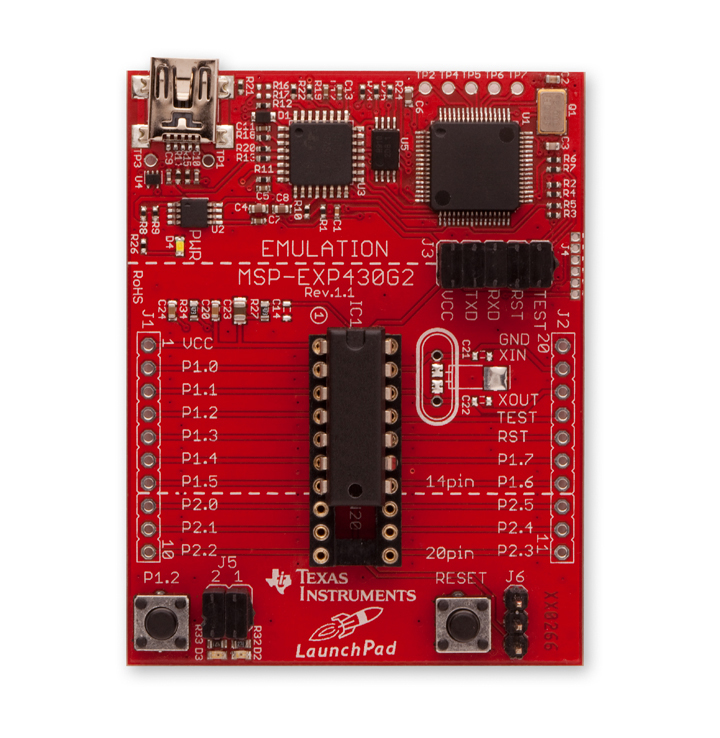

表示  表示MSP430 LaunchPad MSP-EXP430G2


MSP-EXP430G2 LaunchPad は、MSP430G2xx バリュー・ライン・マイコン用の使いやすいフラッシュ・プログラマおよびデバッグ・ツールです。MSP430 マイコン・デバイスの開発を開始するのに必要なツールがすべて含まれています。プログラミングやデバッグ用のオンボード・エミュレーションが搭載されており、ワイヤレスやディスプレイなどの機能追加のために幅広い種類のプラグイン・モジュールをサポートする、14/20 ピンの DIP ソケット、オンボードのボタンや LED、ブースタパックに対応したピン配置などが特長です。

MSP-EXP430G2 LaunchPad には、最大 16KB のフラッシュ、512B の RAM、16MHz の CPU 速度、統合型ペリフェラル(8 チャネルの 10 ビット ADC、タイマ、シリアル通信(UART、I2C、および SPI)など)が搭載された 2 つの MSP430 デバイスも付属しています。

TI は、Eclipse ベースの Code Composer StudioIAR Embedded Workbench といった無料のソフトウェア開発ツールも提供しています。MSPGCC コンパイラEnergia などでは、オープン・ソース開発も可能です。

LaunchPad、ブースタパック、および利用可能なリソースの詳細については、LaunchPad ポータル・ページを参照してください。LaunchPad wiki もぜひご覧ください。

ブースタパック・プラグイン・モジュールを使用すると、LaunchPad でさまざまなアプリケーションを開発できます。

特長
  • LaunchPad 開発ボードの特長:
    o 14/20 ピンの DIP(N)ソケット
    o デバッグおよびプログラミング用の内蔵フラッシュ・エミュレーション
    o プログラマブル LED 2 個
    o 電源 LED 1 個
    o プログラマブル・ボタン 1 個
    o リセット・ボタン 1 個
  • 14 または 20 ピン DIP(N)パッケージに収納された、あらゆる MSP430 バリュー・ライン・デバイス上での開発を実現します。
  • LaunchPad の統合エミュレータ・インターフェイスは、USB 経由でリアルタイムかつインシステムのプログラミングやデバッグを行うため、フラッシュベースの MSP430 バリュー・ライン・デバイスを PC に接続します。
  • PC にインターフェイス接続するための mini USB ケーブル が 1 本含まれています。
  • MSP430G2xx デバイスの特長:
    • MSP430G2553IN20 – 16KB フラッシュ、512B の RAM、割り込み対応の GPIO(静電容量式センス対応)、16 ビット・タイマ、8 チャネルの 10 ビット ADC、コンパレータ、シリアル通信(USCI – I2C、SPI、および UART)など
    • MSP430G2452IN20 – 8KB フラッシュ、256B の RAM、割り込み対応の GPIO(静電容量式センス対応)、16 ビット・タイマ、8 チャネルの 10 ビット ADC、コンパレータ、シリアル通信(USI – I2C および SPI)など
  • 付属の MSP430G2xx デバイスには、サンプル・プログラムがあらかじめロードされています。
  • 無料ダウンロード・バージョンの IAR キックスタートと Code Composer Studio Version 5 統合開発環境が使用可能で、アセンブラ、リンカ、シミュレータ、ソースレベルのデバッガ、および C コンパイラが含まれています。これらの無料 IDE は、MSP430 バリュー・ライン・デバイスに対する制限がありません。
  • RoHS に準拠

製品内容

  • 10-pin PCB Connector (2 male/2 female)
  • 32kHz crystal
  • LaunchPad Development board (MSP-EXP430G2)
  • LaunchPad sticker
  • Mini USB cable
  • QuickStart Guide

注文
型番 TI またはサードパーティからご購入 オーダー・オプション 供給状況

MSP-EXP430G2:
MSP430 LaunchPad バリュー・ライン開発キット

$9.99(USD)




価格は各社サイトをご覧ください



ACTIVE

TI's Standard Terms and Conditions for Evaluation Modules apply.

技術資料
その他の資料 (1)
タイトル 日付 種類
Browse MSP-EXP430G2 Documentation on TI Resource Explorer 2015年 7月 30日
アプリケーション・ノート (5)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 1809 2013年 12月 11日 0 英語版を表示 (Rev.A)
複数ファイル   2015年 10月 19日 2,129
複数ファイル   2014年 12月 30日 812
PDF 406 2012年 12月 19日 1,600
複数ファイル   2011年 3月 11日 944
ユーザー・ガイド (6)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 TI 推奨 英語版
PDF 2715 2012年 12月 14日 0 最新の英語版をダウンロード (Rev.AO)
PDF 7055 2017年 8月 7日 22,449
PDF 4390 2017年 6月 26日 10,598
PDF 1661 2017年 5月 30日 12,906
PDF 835 2017年 5月 30日 4,985
PDF 894 2016年 3月 18日 14,700
セレクション・ガイド (2)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 4145 2014年 7月 9日 0 最新の英語版をダウンロード (Rev.B)
PDF 10478 2015年 9月 25日 5,827
ホワイト・ペーパー (1)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 1061 2010年 6月 18日 1,178
その他の技術資料 (4)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
PDF 105 2013年 12月 10日 1,011
PDF 2227 2013年 12月 10日 715
PDF 2175 2012年 3月 5日 797
PDF 2656 2011年 12月 19日 3,767
関連製品

ソフトウェア (5)


開発ツール (2)

名前 型番 ツール・タイプ
Code Composer Studio(CCStudio)統合開発環境(IDE)、MSP マイコン用  CCSTUDIO-MSP  SW 開発ツール、IDE、コンパイラ
GCC - オープン・ソース・コンパイラ、MSP430 マイコン用  MSP430-GCC-OPENSOURCE  SW 開発ツール、IDE、コンパイラ

設計キット&評価モジュール (7)

名前 型番 ツール・タイプ
EM アダプタ・ブースタパック  BOOST-CCEMADAPTER  ドーター・カード
ADS1118 ブースタパック  430BOOST-ADS1118  評価モジュールと評価ボード
MSP-TS430PW14 - MSP430F2x MCU と MSP430G2x MCU の 14 ピン・ターゲット開発ボード  MSP-TS430PW14  評価モジュールと評価ボード
MSP430 14 ピン・パッケージ・ボードおよび USB プログラマー  MSP-FET430U14  評価モジュールと評価ボード
MSP430 容量性タッチ BoosterPack  430BOOST-SENSE1  評価モジュールと評価ボード
Sharp® メモリ LCD ブースタパック  430BOOST-SHARP96  評価モジュールと評価ボード
SimpleLink Wi-Fi CC3100 ブースタパック  CC3100BOOST  評価モジュールと評価ボード

TI デバイス (42)

型番 名前 製品ファミリ
MSP430F2001  16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、コンパレータ  MSP430 超低消費電力マイコン
MSP430F2002  16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、10 ビット SAR A/D、SPI/I2C用 USI  MSP430 超低消費電力マイコン
MSP430F2003  16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、16 ビット・デルタ・シグマ A/D、パラレル(SPI)/I2C対応ユニバーサル・インターフェース(USI)   MSP430 超低消費電力マイコン
MSP430F2011  16 ビット 超低消費電力 マイクロコントローラ、2kB フラッシュ、128B RAM、コンパレータ  MSP430 超低消費電力マイコン
MSP430F2012  16 ビット、超低電力マイクロコントローラ、2 kB フラッシュ、128B RAM、10 ビット SAR A/D、SPI/I2C USI  MSP430 超低消費電力マイコン
MSP430F2013  16 ビット 超低消費電力 マイクロコントローラ、2kB フラッシュ、128B RAM、16 ビット・デルタ・シグマ A/D、パラレル(SPI)/I2C対応ユニバーサル・インターフェース(USI)   MSP430 超低消費電力マイコン
MSP430G2102  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2112  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2132  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2152  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2153  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2202  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2203  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2212  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2213  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2232  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2233  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2252  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2252-DIE  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2253  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2302  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2303  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2312  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2313  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2332  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2333  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2333-Q1  MSP430G2x33-Q1, MSP430G2x03-Q1 Mixed Signal Microcontroller  MSP430 超低消費電力マイコン
MSP430G2352  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2353  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2402  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2403  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2412  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2413  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2432  MSP430G2x32、MSP430G2x02 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2433  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2444  MSP430G2x44 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2452  MSP430G2x52、MSP430G2x12 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2453  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2513  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2533  MSP430G2x33、MSP430G2x03 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2553  MSP430G2x53、MSP430G2x13 ミックスド・シグナル・マイクロコントローラ  MSP430 超低消費電力マイコン
MSP430G2553-Q1  MSP430G2x53-Q1 Mixed Signal Microcontroller  MSP430 超低消費電力マイコン
