概要
表示 MSP-FET430U100

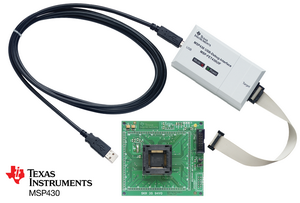

The MSP-FET430U100 is a powerful flash emulation tool that includes the hardware and software required to quickly begin application development on the MSP430 MCU. It includes a ZIF socket target board (MSP-TS430PZ100) and a USB debugging interface (MSP-FET430UIF) used to program and debug the MSP430 in-system through the JTAG interface or the pin saving Spy Bi-Wire (2-wire JTAG) protocol. The flash memory can be erased and programmed in seconds with only a few keystrokes, and since the MSP430 flash is ultra-low power, no external power supply is required.
The debugging tool interfaces the MSP430 to the included integrated software environment and includes code to start your design immediately. The MSP-FET430U100 development board supports some MSP430 flash parts in a 100-pin LQFP package (TI package code: PZ), except the MSP430F471xx and the MSP430F543x. For the MSP430F471xx, see the MSP-TS430PZ100A development board. For the MSP430F543x, see the MSP-FET430U5x100 development board.
特長
- USB debugging interface (MSP-FET430UIF) connects a flash-based MSP430 MCU to a PC for real-time, in-system programming and debugging
- Technical specifications:
- Software configurable supply voltage between 1.8 and 3.6 volts at 100mA
- Supports JTAG Security Fuse blow to protect code
- Supports all MSP430 boards with JTAG header
- Supports both JTAG and Spy-Bi-Wire (2-wire JTAG) debug protocols
- Development board with a ZIF socket fitting MSP430 derivatives in 100-pin LQFP (PZ) packages includes an LED indicator, JTAG adapter, and header pin-outs for prototyping (MSP-TS430PZ100)
- USB cable and a 14-pin conductor cable is provided
- Includes IAR Kickstart and Code Composer Essentials integrated development environments which includes an assembler, linker, simulator, source-level debugger, and code limited C-compiler
- Full documentation on CD
製品内容
- Development board with 100-pin LQFP (PZ) ZIF socket (MSP-TS430PZ100)
- Eight PCB 1x25-pin headers (four male and four female)
- JTAG Header cable
- MSP430 Flash Devices (2): MSP430FG4619IPZ
- Microcrystal MS1V-T1K 32.768kHz crystal, C(Load) = 7pF
- One MSP-FET430UIF USB interface module. This is the unit that has a USB B-connector on one end of the case and a 2x7-pin male connector on the other end of the case.
- One MSP430 CD-ROM
- One READ ME FIRST document
- USB Cable
注文
| 型番 | テキサス・インスツルメンツ | 販売特約店 | 供給状況 | 価格（米ドル） | ホスト | OS |
MSP-FET430U100:
|
|
|
供給中 | $149.00 | PC | Win XP |
技術資料
ユーザー・ガイド (4)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | TI 推奨 | 英語版 |
|---|---|---|---|---|---|---|---|
| 4418 | 2008年 3月 18日 | 0 | 最新の英語版をダウンロード (Rev.X) | ||||
| 6858 | 2011年 12月 19日 | 43,761 | |||||
| 808 | 2011年 11月 28日 | 13,276 | |||||
| 642 | 2011年 9月 30日 | 10,471 |
その他の資料 (1)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | 英語版 |
| ZIP | 520 | 2010年 4月 28日 | 255 |
関連製品
| 名前 | 型番 | ツール・タイプ |
  |
|
|
| Code Composer Studio IDE | CCSTUDIO | Code Composer Studio(TM) IDE |
| IAR Embedded Workbench Kickstart - 無償 4 KB IDE | IAR-KICKSTART | サード・パーティの開発環境 |
| USB-JTAG アダプタ | MSP-FET430UIF | 開発ボード/EVM |
| 名前 | 型番 | ソフトウェア・タイプ |
| |
|
|
| MSP430Ware -Design resources for MSP430F5xx and MSP430F6xx devices | MSP430WARE | その他 |
|
||
|
||
|
||
|
||
| 型番 | 名前 | 製品ファミリ | |
| |
|
| |
| MSP430F435 | 16 ビット 超低電力マイクロコントローラ、16 KB フラッシュ、512 B RAM、12 ビット ADC、USART、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4351 | 16 ビット超低消費電力マイクロコントローラ、16 kB フラッシュ、512 バイト RAM、USART、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F436 | 16 ビット 超低消費電力マイクロコントローラ、24kB フラッシュ、1,024バイト RAM、12ビットADC、USART、160セグメントLCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4361 | 16 ビット超低消費電力マイクロコントローラ、24 kB フラッシュ、1024 バイト RAM、USART、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F437 | 16 ビット超低消費電力マイクロコントローラ、32 kB フラッシュ、1024 バイト RAM、12 ビット ADC、USART、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4371 | 16 ビット超低消費電力マイクロコントローラ、32 kB フラッシュ、1024 バイト RAM、USART、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F447 | 16 ビット超低消費電力 MCU、32 kB フラッシュ、1024 バイト RAM、12 ビット ADC、2 USART、HW 乗算器、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F448 | 16 ビット超低消費電力 MCU、48 kB フラッシュ、2048 B RAM、12 ビット AD コンバータ、2 USART、ハードウエア乗算器、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F449 | 16 ビット超低消費電力 MCU、60 kB フラッシュ、2048 バイト RAM、12 ビット ADC、2 USART、HW 乗算器、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4783 | 16 ビット 超低消費電力マイクロコントローラ、48KB フラッシュ、2KB RAM、3 個のシグマ・デルタ ADC、LCD ドライバ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4784 | 16 ビット 超低消費電力マイクロコントローラ、48KB フラッシュ、2KB RAM、4 個のシグマ・デルタ ADC、LCD ドライバ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4793 | 16 ビット 超低消費電力マイクロコントローラ、60KB フラッシュ、2.5KB RAM、3 個のシグマ・デルタ ADC、LCD ドライバ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F4794 | 16 ビット 超低消費電力マイクロコントローラ、60KB フラッシュ、2KB RAM、4 個のシグマ・デルタ ADC、LCD ドライバ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FG4616 | 16 ビット超低消費電力 MCU、92 KB フラッシュ、4 KB RAM、12 ビット・ADC、デュアル・DAC、DMA、トリプル・オペアンプ、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FG4617 | 16 ビット超低消費電力 MCU、92 KB フラッシュ、8 KB RAM、12 ビット・ADC、デュアル・DAC、DMA、トリプル・オペアンプ、160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FG4618 | 16 ビット 超低消費電力 MCU、116KB フラッシュ/8 KB RAM/12 ビット ADC/デュアル DAC/DMA/3x オペアンプ/160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FG4619 | 16 ビット 超低消費電力 MCU、120KB フラッシュ/4KB RAM/12 ビット ADC/デュアル DAC/DMA/3x オペアンプ/160 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
