MSP430F23x0 40 ピン・ターゲット・ボードおよび USB プログラマ 供給状況: 供給中

MSP-FET430U23X0

概要/特長

技術資料

サポートとコミュニティ

注文情報


主なドキュメント
Download - PDF Icon

概要

表示  表示 MSP-FET430U23X0

The MSP-FET430U23x0 is a powerful flash emulation tool that includes the hardware and software required to quickly begin application development on the MSP430 MCU. It includes a ZIF socket target board and a USB debugging interface (MSP-FET430UIF) used to program and debug the MSP430 in-system through the JTAG interface or the pin saving Spy Bi-Wire (2-wire JTAG) protocol. The flash memory can be erased and programmed in seconds with only a few keystrokes, and since the MSP430 flash is ultra-low power, no external power supply is required.

The debugging tool interfaces the MSP430 to the included integrated software environment and includes code to start your design immediately. The MSP-FET430U23x0 development board supports all MSP430F23x0 flash parts in the 40-pin QFN (RHA) package.

特長
  • USB debugging interface (MSP-FET430UIF) connects a flash-based MSP430 MCU to a PC for real-time, in-system programming and debugging
  • Technical specifications:
    • Software configurable supply voltage between 1.8 and 3.6 volts at 100mA
    • Supports JTAG Security Fuse blow to protect code
    • Supports all MSP430 boards with JTAG header
    • Supports both JTAG and Spy-Bi-Wire (2-wire JTAG) debug protocols
  • Development board with a ZIF socket fitting MSP430F23x0 derivatives in a 40-pin QFN (RHA) includes an LED indicator, JTAG adapter, and header pin-outs for prototyping
  • USB cable and a 14-pin conductor cable is provided
  • Includes IAR Kickstart and Code Composer Essentials integrated development environments which includes an assembler, linker, simulator, source-level debugger, and code limited C-compiler
  • Full documentation on CD

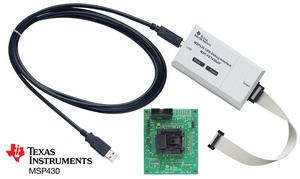

製品内容
  • Development board with 40-pin QFN (RHA) ZIF socket (MSP-TS430QFN23x0)
  • Eight PCB 1x25-pin headers (four male and four female)
  • JTAG Header cable
  • MSP430 Flash Devices (2): MSP430F2370IRHA
  • Microcrystal MS1V-T1K 32.768kHz crystal, C(Load) = 12.5pF
  • One MSP-FET430UIF USB interface module. This is the unit that has a USB B-connector on one end of the case and a 2x7-pin male connector on the other end of the case.
  • One MSP430 CD-ROM
  • One READ ME FIRST document
  • USB Cable
注文
型番 テキサス・インスツルメンツ 販売特約店 供給状況 価格（米ドル） ホスト   OS   現在のバージョン   更新日

MSP-FET430U23X0:
MSP430F23x0 40 ピン・ターゲット・ボードおよび USB プログラマ

供給中 $149.00   PC   Microsoft Windows XP/2000   01/30/2007   v1.0
技術資料
ユーザー・ガイド (4)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 TI 推奨 英語版
PDF 4418 2008年 3月 18日 0 最新の英語版をダウンロード (Rev.X)
PDF 6858 2011年 12月 19日 43,761
PDF 808 2011年 11月 28日 13,276
PDF 642 2011年 9月 30日 10,471
その他の資料 (1)
タイトル 概要 種類 サイズ (KB) 日付 表示回数 英語版
ZIP 330 2010年 4月 28日 149
関連製品
名前 型番 ツール・タイプ
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
Code Composer Studio IDE  CCSTUDIO  Code Composer Studio(TM) IDE
IAR Embedded Workbench Kickstart - 無償 4 KB IDE  IAR-KICKSTART  サード・パーティの開発環境
USB-JTAG アダプタ  MSP-FET430UIF  開発ボード/EVM
名前 型番 ソフトウェア・タイプ
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
MSP430Ware -Design resources for MSP430F5xx and MSP430F6xx devices  MSP430WARE  その他
型番 名前 製品ファミリ
Sort Ascending  Sort Descending Sort Ascending  Sort Descending Sort Ascending  Sort Descending
MSP430F2330  16 ビット超低消費電力マイクロコントローラ、8KB フラッシュ、1024B RAM、コンパレータ  16ビット・超低消費電力マイコン MSP430™
MSP430F2350  16 ビット 超低消費電力 マイクロコントローラ、16KB フラッシュ、2048B RAM、コンパレータ  16ビット・超低消費電力マイコン MSP430™
MSP430F2370  16 ビット 超低消費電力 マイクロコントローラ、32KB フラッシュ、2048B RAM、コンパレータ  16ビット・超低消費電力マイコン MSP430™
