概要
表示 MSP-FET430U28
In April 2008, the MSP-FET430U28 was updated to include a PW (TSSOP) socket target board. Please note that older documentation may still refer to the original DW (SOIC) socket.

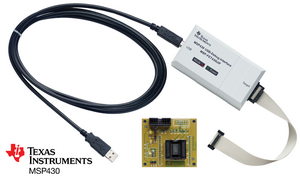

The MSP-FET430U28 is a powerful flash emulation tool that includes the hardware and software required to quickly begin application development on the MSP430 MCU. It includes a ZIF socket target board and a USB debugging interface (MSP-FET430UIF) used to program and debug the MSP430 in-system through the JTAG interface or the pin saving Spy Bi-Wire (2-wire JTAG) protocol. The flash memory can be erased and programmed in seconds with only a few keystrokes, and since the MSP430 flash is ultra-low power, no external power supply is required.
The debugging tool interfaces the MSP430 to the included integrated software environment and includes code to start your design immediately. The MSP-FET430U28 development board supports all MSP430 flash parts in a 20- or 28-pin TSSOP package (TI package code: PW).
特長
- USB debugging interface (MSP-FET430UIF) connects a flash-based MSP430 MCU to a PC for real-time, in-system programming and debugging
- Technical specifications:
- Software configurable supply voltage between 1.8 and 3.6 volts at 100mA
- Supports JTAG Security Fuse blow to protect code
- Supports all MSP430 boards with JTAG header
- Supports both JTAG and Spy-Bi-Wire (2-wire JTAG) debug protocols
- Development board with a ZIF socket fitting MSP430 derivatives in 20- or 28-pin TSSOP (PW) packages includes an LED indicator, JTAG adapter, and header pin-outs for prototyping
- USB cable and a 14-pin conductor cable is provided
- Includes IAR Kickstart and Code Composer Essentials integrated development environments which includes an assembler, linker, simulator, source-level debugger, and code limited C-compiler
- Full documentation on CD
製品内容
- Development board with 28-pin TSSOP (PW) ZIF socket (MSP-TS430PW28)
- Four PCB 1x14-pin headers (two male and two female)
- JTAG Cable
- MSP430 Flash Devices (2): MSP430F2132IPW
- Microcrystal MS1V-T1K 32.768kHz crystal, C(Load) = 12.5pF
- One MSP-FET430UIF USB interface module. This is the unit that has a USB B-connector on one end of the case and a 2x7-pin male connector on the other end of the case.
- One MSP430 CD-ROM
- One READ ME FIRST document
- USB Cable
注文
| 型番 | テキサス・インスツルメンツ | 販売特約店 | 供給状況 | 価格（米ドル） | ホスト | OS |
MSP-FET430U28:
|
|
|
供給中 | $149.00 | PC | Win XP |
技術資料
ユーザー・ガイド (4)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | TI 推奨 | 英語版 |
|---|---|---|---|---|---|---|---|
| 4418 | 2008年 3月 18日 | 0 | 最新の英語版をダウンロード (Rev.X) | ||||
| 6858 | 2011年 12月 19日 | 43,761 | |||||
| 808 | 2011年 11月 28日 | 13,276 | |||||
| 642 | 2011年 9月 30日 | 10,471 |
その他の資料 (2)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | 英語版 |
|---|---|---|---|---|---|---|
| ZIP | 1545 | 2010年 4月 28日 | 303 | |||
| ZIP | 272 | 2010年 4月 28日 | 197 |
関連製品
| 名前 | 型番 | ツール・タイプ |
  |
|
|
| Code Composer Studio IDE | CCSTUDIO | Code Composer Studio(TM) IDE |
| IAR Embedded Workbench Kickstart - 無償 4 KB IDE | IAR-KICKSTART | サード・パーティの開発環境 |
| USB-JTAG アダプタ | MSP-FET430UIF | 開発ボード/EVM |
| 名前 | 型番 | ソフトウェア・タイプ |
| |
|
|
| MSP430Ware -Design resources for MSP430F5xx and MSP430F6xx devices | MSP430WARE | その他 |
|
||
|
||
|
||
|
||
|
||
| 型番 | 名前 | 製品ファミリ | |
| |
|
| |
| MSP430F1101A | 16 ビット超低消費電力マイクロコントローラ、1 kB フラッシュ、128 B RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1111A | 16 ビット 超低電力マイクロコントローラ、2 KB フラッシュ、128B RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1121A | 16 ビット超低消費電力マイクロコントローラ、4 kB フラッシュ、256 バイト RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1122 | 16 ビット超低消費電力マイクロコントローラ、4KB フラッシュ、256B RAM、10 ビット ADC | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1132 | 16 ビット超低消費電力マイクロコントローラ、8 キロバイト フラッシュ、256 バイト RAM、10 ビット ADC | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F122 | 16 ビット超低消費電力マイクロコントローラ、4kB フラッシュ、256 バイト RAM、USART、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1222 | 16 ビット超低消費電力マイクロコントローラ、4 kB フラッシュ、256 B RAM、10 ビット ADC、1 USART | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F123 | 16 ビット超低消費電力マイクロコントローラ、8 kB フラッシュ、256 B RAM、USART、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1232 | 16 ビット超低消費電力マイクロコントローラ、8 キロバイト フラッシュ、256 バイト RAM、10 ビット ADC、1 USART | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2101 | 16 ビット 超低消費電力 マイクロコントローラ、1kB フラッシュ、128B RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2111 | 16 ビット超低消費電力マイクロコントローラ、2 kB フラッシュ、128B RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2112 | 16 ビット超低消費電力マイクロコントローラ、2kB フラッシュ、256B RAM、10 ビット ADC、1 USCI | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2121 | 16 ビット 超低消費電力 マイクロコントローラ、4kB フラッシュ、256B RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2122 | 16 ビット超低消費電力マイクロコントローラ、4kB フラッシュ、512B RAM、10 ビット ADC、1 USCI | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2131 | 16 ビット超低消費電力マイクロコントローラ、8 kB フラッシュ、256 バイト RAM、コンパレータ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2132 | 16 ビット超低消費電力マイクロコントローラ、8kB フラッシュ、512B RAM、10 ビット ADC、1 USCI | 16ビット・超低消費電力マイコン MSP430™ | |
