概要

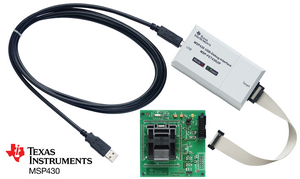

表示 MSP-FET430U64
The MSP-FET430U64 is a powerful flash emulation tool that includes the hardware and software required to quickly begin application development on the MSP430 MCU. It includes a ZIF socket target board (MSP-TS430PM64) and a USB debugging interface (MSP-FET430UIF) used to program and debug the MSP430 in-system through the JTAG interface or the pin saving Spy Bi-Wire (2-wire JTAG) protocol. The flash memory can be erased and programmed in seconds with only a few keystrokes, and since the MSP430 flash is ultra-low power, no external power supply is required.
The debugging tool interfaces the MSP430 to the included integrated software environment and includes code to start your design immediately. The MSP-FET430U64 development board supports some MSP430 flash parts in a 64-pin LQFP package (TI package code: PM), except for the MSP430F41x2 devices. For the MSP430F41x2 devices, see the MSP-FET430U64A development board.
特長
- USB debugging interface (MSP-FET430UIF) connects a flash-based MSP430 MCU to a PC for real-time, in-system programming and debugging
- Technical specifications:
- Software configurable supply voltage between 1.8 and 3.6 volts at 100mA
- Supports JTAG Security Fuse blow to protect code
- Supports all MSP430 boards with JTAG header
- Supports both JTAG and Spy-Bi-Wire (2-wire JTAG) debug protocols
- Development board with a ZIF socket fitting MSP430 derivatives in 64-pin LQFP (PM) packages includes an LED indicator, JTAG adapter, and header pin-outs for prototyping (MSP-TS430PM64)
- USB cable and a 14-pin conductor cable is provided
- Includes IAR Kickstart and Code Composer Essentials integrated development environments which includes an assembler, linker, simulator, source-level debugger, and code limited C-compiler
- Full documentation on CD
製品内容
- Development board with 64-pin LQFP (PM) ZIF socket (MSP-TS430PM64)
- Eight PCB 1x16-pin headers (four male and four female)
- JTAG Header cable
- MSP430 Flash Devices: MSP430F417IPM and MSP430F169IPM
- Microcrystal MS1V-T1K 32.768kHz crystal, C(Load) = 12.5pF
- One MSP-FET430UIF USB interface module. This is the unit that has a USB B-connector on one end of the case and a 2x7-pin male connector on the other end of the case.
- One MSP430 CD-ROM
- One READ ME FIRST document
- USB Cable
注文
| 型番 | テキサス・インスツルメンツ | 販売特約店 | 供給状況 | 価格（米ドル） | ホスト | OS |
MSP-FET430U64:
|
|
|
供給中 | $149.00 | PC | Win XP |
技術資料
ユーザー・ガイド (4)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | TI 推奨 | 英語版 |
|---|---|---|---|---|---|---|---|
| 4418 | 2008年 3月 18日 | 0 | 最新の英語版をダウンロード (Rev.X) | ||||
| 6858 | 2011年 12月 19日 | 43,761 | |||||
| 808 | 2011年 11月 28日 | 13,276 | |||||
| 642 | 2011年 9月 30日 | 10,471 |
その他の資料 (1)
| タイトル | 概要 | 種類 | サイズ (KB) | 日付 | 表示回数 | 英語版 |
| ZIP | 548 | 2010年 4月 28日 | 535 |
関連製品
| 名前 | 型番 | ツール・タイプ |
  |
|
|
| Code Composer Studio IDE | CCSTUDIO | Code Composer Studio(TM) IDE |
| IAR Embedded Workbench Kickstart - 無償 4 KB IDE | IAR-KICKSTART | サード・パーティの開発環境 |
| USB-JTAG アダプタ | MSP-FET430UIF | 開発ボード/EVM |
| 名前 | 型番 | ソフトウェア・タイプ |
| |
|
|
| MSP430Ware -Design resources for MSP430F5xx and MSP430F6xx devices | MSP430WARE | その他 |
|
||
|
||
|
||
|
||
|
||
|
||
| 型番 | 名前 | 製品ファミリ | |
| |
|
| |
| MSP430F133 | 16 ビット超低消費電力マイクロコントローラ、8 kB フラッシュ、256 B RAM、12 ビット ADC、USART | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F135 | 16 ビット超低消費電力マイクロコントローラ、16 kB フラッシュ、512 B RAM、12 ビット ADC、USART | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F147 | 16 ビット超低消費電力マイクロコントローラ、32 kB フラッシュ、1 KB RAM、12 ビット AD コンバータ、2 USART、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1471 | 16 ビット超低消費電力マイクロコントローラ、32 kバイトフラッシュ、1KバイトRAM、2 USART、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F148 | 16 ビット超低消費電力 マイクロコントローラ、48 kB フラッシュ、12 ビット ADC、2xUSART、HW・マルチプライヤ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1481 | 16 ビット、超低電力 マイクロコントローラ、48 KB フラッシュ、2 KB RAM、2 USART、HW マルチプライヤ | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F149 | 16 ビット超低消費電力マイクロコントローラ、60 KB フラッシュ、2 KB RAM、12 ビット ADC、2 USART、HW 乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1491 | 16 ビット超低消費電力マイクロコントローラ、60 kB フラッシュ、2 KB RAM、2 USART、HW 乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F155 | 16 ビット超低消費電力 MCU、16 kB 512 B RAM、12 ビット ADC、デュアル 12 ビット DAC、USART、I2C、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F156 | 16 ビット超低消費電力 MCU、24 ｋB フラッシュ、1024B RAM、12 ビット ADC、デュアル 12 ビット DAC、USART、I2C、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F157 | 16 ビット超低消費電力 MCU、32 KB 1024 B RAM、12 ビット ADC、デュアル 12 ビット DAC、USART、I2C、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1610 | 16 ビット 超低消費電力 MCU、32 kB フラッシュ、5124 B RAM、12 ビット AD コンバータ、2 DA コンバータ、2 USART、I2C、HW 乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1611 | 16 ビット 超低電力 MCU、48 kB フラッシュ、10240B RAM、12 ビット ADC、デュアル DAC、2 USART、I2C、HW Mult、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F1612 | 16 ビット超低消費電力 MCU、55 kB フラッシュ、5,120 バイト RAM、12 ビット ADC、デュアル DAC、2 つの USART、I2C、ハードウェア乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F167 | 16 ビット、超低消費電力 MCU、32kB フラッシュ、1024B RAM、12 ビット ADC、デュアル DAC、2 USART、I2C、HW 乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F168 | 16 ビット 超低電力 MCU、48 kB フラッシュ、2048B RAM、12 ビット ADC、デュアル DAC、2 USART、I2C、HW Mult、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F169 | 16 ビット超低消費電力 MCU、60KB フラッシュ、2048B RAM、12 ビット ADC、デュアル DAC、2 USART、I2C、HW 乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F233 | 16 ビット超低消費電力マイクロコントローラ、8 KB フラッシュ、1KB RAM、12 ビット ADC、USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F235 | 16 ビット超低消費電力マイクロコントローラ、16KB フラッシュ、2KB RAM、12 ビット ADC、USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2410 | 16 ビット超低消費電力マイクロコントローラ、56KB フラッシュ、4KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2416 | 16 ビット超低消費電力マイクロコントローラ、92KB フラッシュ、4KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2417 | 16 ビット超低消費電力マイクロコントローラ、92KB フラッシュ、8KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2418 | 16 ビット超低消費電力マイクロコントローラ、116KB フラッシュ、8KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2419 | 16 ビット超低消費電力マイクロコントローラ、120KB フラッシュ、4KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F247 | 16 ビット超低消費電力マイクロコントローラ、32KB フラッシュ、4KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2471 | 16 ビット超低消費電力マイクロコントローラ、32KB フラッシュ、4KB RAM、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F248 | 16 ビット超低消費電力マイクロコントローラ、48KB フラッシュ、4KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2481 | 16 ビット超低消費電力マイクロコントローラ、48KB フラッシュ、4KB RAM、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F249 | 16 ビット超低消費電力マイクロコントローラ、60KB フラッシュ、2KB RAM、12 ビット ADC、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2491 | 16 ビット超低消費電力マイクロコントローラ、60KB フラッシュ、2KB RAM、2 USCI、ハードウェア乗算器 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2616 | 16 ビット 超低消費電力 MCU、92 KB フラッシュ、4ＫB RAM、12 ビット ADC、デュアル DAC、2 USCI、ハードウェア乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2617 | 16 ビット 超低消費電力 MCU、92 KB フラッシュ、8ＫB RAM、12 ビット ADC、デュアル DAC、2 USCI、ハードウェア乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2618 | 16 ビット、超低消費電力 MCU、116KB フラッシュ、8KB RAM、12 ビット ADC、デュアル DAC、2 USCI、ハードウェア乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2619 | 16 ビット 超低消費電力 MCU、92 KB フラッシュ、4ＫB RAM、12 ビット ADC、デュアル DAC、2 USCI、ハードウェア乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F2619S-HT | 高温用、16 ビット、超低消費電力マイコン、120KB フラッシュ、4KB RAM、12 ビット AD コンバータ、デュアル DAC、2 USCI、ハードウェア乗算器、DMA | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F412 | 16 ビット超低消費電力 マイクロコントローラ、4kB フラッシュ、256 バイト RAM、コンパレータ、96 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F413 | 16 ビット超低消費電力マイクロコントローラ、8 kB フラッシュ、256 バイト RAM、コンパレータ、96 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F415 | 16 ビット超低消費電力マイクロコントローラ、16 kB フラッシュ、512 バイト RAM、コンパレータ、96 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F417 | 16 ビット、超低消費電力、マイクロコントローラ、32kB フラッシュ、1kB RAM、コンパレータ、96 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F423 | 16 ビット超低消費電力マイクロコントローラ、8 kB フラッシュ、256 バイト RAM、シグマデルタ ADC、128 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F423A | 16 ビット超低消費電力マイクロコントローラ、8KB フラッシュ、256B RAM、デルタ・シグマ型 ADC、128 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F425 | 16 ビット、超低消費電力、マイクロコントローラ、16 KB フラッシュ、512バイト RAM、シグマデルタ型 ADC、128 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F425A | 16 ビット超低消費電力マイクロコントローラ、16KB フラッシュ、512B RAM、デルタ・シグマ型 ADC、128 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F427 | 16 ビット、超低消費電力マイクロコントローラ、32KB フラッシュ、1KB RAM、デルタ・シグマ型 ADC、128 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430F427A | 16 ビット超低消費電力マイクロコントローラ、32KB フラッシュ、1KB RAM、デルタ・シグマ型 ADC、128 セグメント LCD | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FE423 | 16 ビット、超低電力 マイクロコントローラ、エネルギー・メータ用 、16 KB フラッシュ、512 B RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FE423A | 16 ビット、超低消費電力マイクロコントローラ、電力量計用、8KB フラッシュ、256B RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FE425 | 16 ビット、超低電力 マイクロコントローラ、エネルギー・メータ用 、16 KB フラッシュ、512 B RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FE425A | 16 ビット、超低消費電力マイクロコントローラ、電力量計用、16KB フラッシュ、512B RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FE427 | 16 ビット、超低消費電力マイクロコントローラ、電力量計用、32KB フラッシュ、1024B RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FE427A | 16 ビット、超低消費電力マイクロコントローラ、電力量計用、32KB フラッシュ、1024B RAM | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FW423 | 16 ビット RISC 超低電力マイクロコントローラ、電子フロー・メーター用 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FW425 | 16 ビット RISC 超低電力マイクロコントローラ、電子フロー・メーター用 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FW427 | 16 ビット RISC 超低電力マイクロコントローラ、電子フロー・メーター用 | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FW428 | MSP430FW42x ミックスド・シグナル・マイコン | 16ビット・超低消費電力マイコン MSP430™ | |
| MSP430FW429 | MSP430FW42x ミックスド・シグナル・マイコン | 16ビット・超低消費電力マイコン MSP430™ | |
