SPICE ベースのアナログ・シミュレーション・プログラム

(供給中) TINA-TI

概要/特長

技術資料

サポートとトレーニング

注文情報


注文
型番 TI またはサードパーティからご購入 アラートを受け取る 供給状況 現在のバージョン   更新日   OS

TINA-TI:
SPICE ベース、アナログ・シミュレーション・プログラム

無償

ACTIVE v9.3.150.4 SF-TI  04 Jan 2016  Windows XP or 7

TINA-TI_RUSSIAN:
SPICE ベース、アナログ・シミュレーション・プログラム

該当なし ACTIVE v9.3.150.4 SF-TI  04 Jan 2016  Windows XP or 7

TINA-TI_TRA_CHINESE:
SPICE ベース、アナログ・シミュレーション・プログラム

該当なし ACTIVE v9.3.150.4 SF-TI  04 Jan 2016  Windows XP or 7

TINA-TI_SIMP_CHINESE:
SPICE ベースのアナログ・シミュレーション・プログラム

該当なし ACTIVE v9.3.150.4 SF-TI  04 Jan 2016  Windows XP or 7

TINA-TI_JAPANESE:
SPICE ベースのアナログ・シミュレーション・プログラム

無償

ACTIVE v9.3.150.4 SF-TI  04 Jan 2016  Windows XP or 7

TI's Standard Terms and Conditions for Evaluation Modules apply.


概要

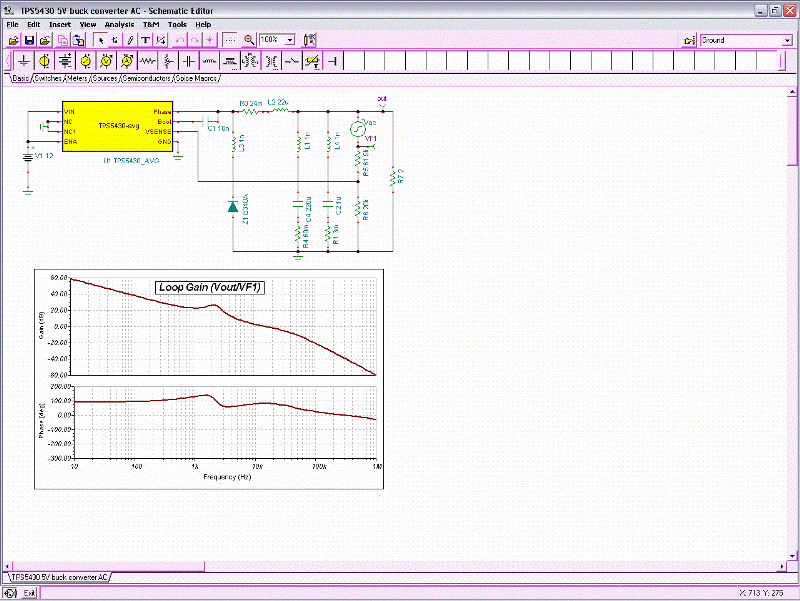

表示  表示TINA-TI スクリーン

始めに(TINA-TI 操作入門):クイック・スタート・ガイド
このクイック・スタート・ガイドでは、強力な回路設計およびシミュレーション・ツールである TINA-TI の概要について説明しています。TINA-TI は、複雑なアーキテクチャを含め広い範囲にわたる基本回路と高度な回路の設計、テスト、トラブルシューティングに最適であり、ノードの制限やデバイス数の制限はありません。このドキュメントは、TINA-TI を初めて使われる方が TINA-TI ソフトウェアの基本機能を使用して、簡単に回路シミュレーションを開始する方法を説明しています。


TINA-TI は、SPICE エンジンに基づいた、使いやすい回路シミュレーション・プログラムです。TINA のフル機能バージョンであり、TI のマクロモデル・ライブラリ、およびパッシブ・モデルとアクティブ・モデルが多数付属しています。

最新バージョンの 9.0 は旧バージョンの 7.0 から次のような点が変更されました。

  • 回路図シンボル・エディタにあるマクロ・ウィザードを使えば、インポートした SPICE マクロモデル用のシンボルを作成できます。
  • マクロモデルのインポートは TI 製だけでなく、他社の SPICE モデルもできるようになりました。
  • マクロモデルを含む回路だけでなく、抵抗やコンデンサーなどの素子だけの回路でもシミュレーションできるようになりました。
  • TINA-TI では、各素子の動作点や各ノード電圧の初期状態の設定をする事ができます。
  • TINA-TI には、独立電源および従属電源(VCVS、CCVS、VCCS、CCCS)と、従属電源ウィザードにより、パラメータを容易に入力できます。
  • TINA-TI では、WAV ファイルを入力波(音源)として使用できるようになりました。PC のマルチメディア・システムで、シミュレーション結果の波形を再生したり、*.wav ファイルとしてエクスポートすることができます。
  • TINA-TI は、マルチコア・プロセッサに対応しています。この機能や他の最適化機能により、シミュレーションを 2 ~20 倍速く実行できます。
  • 回路図ファイルを XML 形式でインポートおよびエクスポートできます。
  • ブロック図の作成用にブロック・ウィザードが含まれています。
  • 多くの SPICE モデルやサンプル回路が追加されました。
  • TINA-TI 9.0 で開発した回路は、TINA Industrial バージョン 9 でも利用できます。
  • TINA-TI バージョン 7.0 には、バージョン 9.0 との上位互換性があります。バージョン 9.0 では、バージョン 7.0 形式で回路図を保存できます。
  • 英語、繁体字中国語と簡体字中国語、日本語、およびロシア語などの言語をサポートしています。

バージョン 7.0

TINA-TI バージョン 7.0 は、今後も当分の間はサポートを継続します。旧バージョン 7.0 をお使いの場合は、最新バージョン 9.0 の新しい機能をご利用頂くために、最新バージョンをダウンロードされることをお勧めします。

TINA-TI 9 に関する FAQ

特長

TINA-TI は、SPICE の標準的な DC 解析、過渡解析、AC 解析などの機能すべてを提供しています。TINA には多彩な後処理機能があり、結果を必要なフォーマットにすることができます。仮想計測機能は、入力波形を選択し、回路ノードの電圧や波形を調べることができます。回路図の描画や取り込みは極めて簡単で、すぐに使い始めることができます。

無償バージョンの TINA-TI はフル機能ですが、フル・バージョンの TINA のすべての機能をサポートしているわけではありません。

インストールには、約 200MB の空き容量が必要です。インストールは簡単です。必要に応じてアンインストールも可能です。(そのようなことはないと思いますが)

TINA は DesignSoft 社の製品です。無償バージョンの TINA-TI は、DesignSoft 社よりテキサス・インスツルメンツ向けに提供されたものです。

マクロモデル

TINA-TI バージョン 9.0 には、TI のアナログ・マクロモデルがあらかじめ組み込まれています。付属のマイクロモデルはすべてテスト済みで、テスト回路図はツールからアクセスできます。

アプリケーション

TINA-TI でのシミュレーションに対応する、さまざまなアプリケーション回路図をダウンロードできるので 回路シミュレーションをすぐに、簡単にスタートすることができます。修正をして、「save-as」で保存することが可能です。これらのアプリケーション回路図はフル・バージョンの TINA でも実行でき、[Examples]にある各種の解析が実行できるよう構成されています。

これらのファイルは、TINA-TI プログラム・ソフトウェアの[Examples]フォルダ内の複数のフォルダに保存されています。最新バージョンをダウンロードした後で、ツール(TINA-TI)の中でこの情報を表示するには、メニュー・バーから[ファイル]、[例を開く]の順に選択すると、[Examples]に対応するメニュー・オプションが表示されます。

アプリケーション回路図には、次のカテゴリがあります。

  • アンプ

    • オーディオ(オーディオ・オペアンプ・フィルタ、マイク・プリアンプ)
    • 容量性負荷の補償(容量性負荷の補償、ライン・ドライバ)
    • コンパレータ(コンパレータ回路)
    • 制御ループ(PI 温度制御)
    • 電流ループ(4 ~ 20mA、0 ~ 10mA)
    • 電流測定(電流トランス、シャント測定)
    • 差動アンプ(差動アンプ)、差動からシングルエンド(差動入力からシングルエンド出力、シングルエンド入力から差動出力など)
    • FilterPro フィルタ(複数のフィードバック、サレンキー: FilterPro による合成)
    • その他のフィルタ(オールパス、ローパス、ハイパス、調整可能、ツイン T)
    • オシレータ(ウイーンブリッジ)
    • パワー・アンプ(レーザー・ドライバ、TEC ドライバ、パラレル・パワー、LED ドライバ、フォトダイオード・ドライバ)
    • 高精度(低ドリフト、低雑音、低オフセット、分圧器)
    • センサ・コンディショニング(サーミスタ、抵抗ブリッジ、容量ブリッジ、計測アンプ・フィルタ)
    • 信号処理(ピーク検出回路、クリッピング・アンプ)
    • 単電源(単電源オペアンプ回路)
    • テスト(容量マルチプライヤ、ファレンス電圧の調整、汎用積分器、負荷キャンセレーション、x1000 Zoom アンプ、擬似結合 AC アンプ)
    • トランスインピーダンス(フォトダイオード、光検出器)
    • 電圧から電流(電圧から電流、電流から電流)
    • 広帯域(広帯域オペアンプ回路)
  • SMPS(スイッチ・モード電源)

  • ノイズ解析

    • ノイズ・ソース
  • センサ・シミュレータ

    • RTD シミュレータ


TINA-TI バージョン 9.0 のハードウェアとソフトウェアの最低要件は次のとおりです。

  • 下記を搭載した IBM PC 互換コンピュータ:
    • Pentium または同等のプロセッサ
    • 256MB の RAM
    • 200MB 以上の空き領域があるハード・ディスク
  • マウス
  • VGA アダプタ・カードとモニタ
  • Microsoft Windows 98/ME/NT/2000/XP/Vista/Windows 7

現在の更新情報

Now Available: Integrated Models In Latest Download!

The latest version of TINA-TI contains more models available for your simulation needs.

TI recommends upgrading to TINA Design Suite Classic Edition. For even more capability, including optimization and stress analysis, TINA Design Suite Industrial Edition. Go to DesignSoft to purchase at a discounted price.
