業界で最も高精度、最大 ±275V
高い同相モード・アプリケーション用
差動アンプ

INA149 は高精度のユニティ・ゲイン差動アンプで、高い同相モード入力電圧（CMV）のアプリケーション向けに業界で最も高い同相モード除去比（CMRR）を実現しています。INA149 では、100 dB （代表値）の CMRR により、最大 ±275 V の同相モード信号に存在する小さな差動電圧を正確に測定できます。INA149 の入力は最大 500 V の瞬時同相モードまたは差動過電圧から保護されており、高精度で高電圧の工業的用途に理想的なソリューションになっています。

特長

広い入力同相
モード電圧:

±275 V （Vs = ±15V）
–40 °C ～125 °C までの広い温度範囲で
最小 90 dB の CMRR を提供

優れたゲイン精度
とリニアリティ

固定差動ゲイン = 1 V/V
低ゲイン・エラー: 最大 0.02 %
非リニアリティ: 最大 0.001 %
500 kHz 帯域幅

広い電源電圧範囲:

+4 V ～ 36 V または ±2 V ～ ±18 V

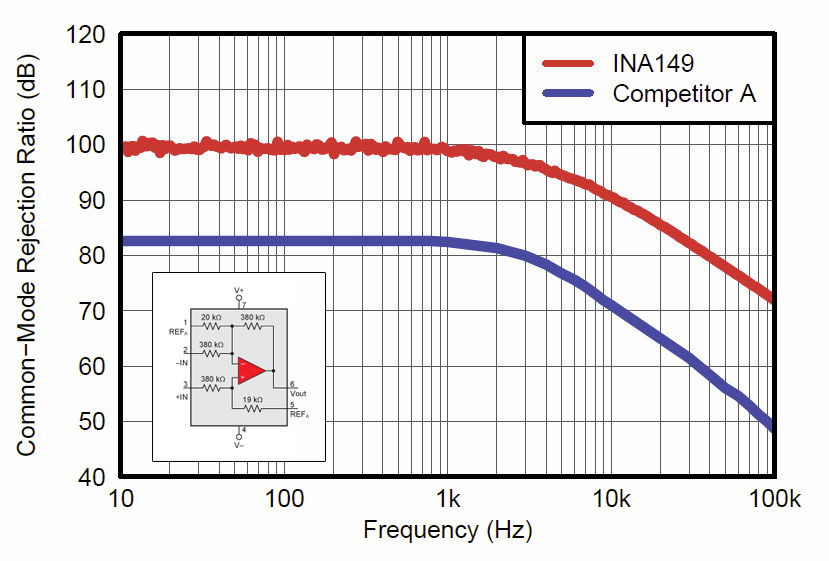

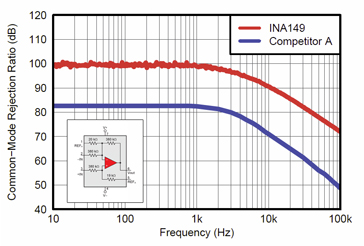

CMRR と周波数

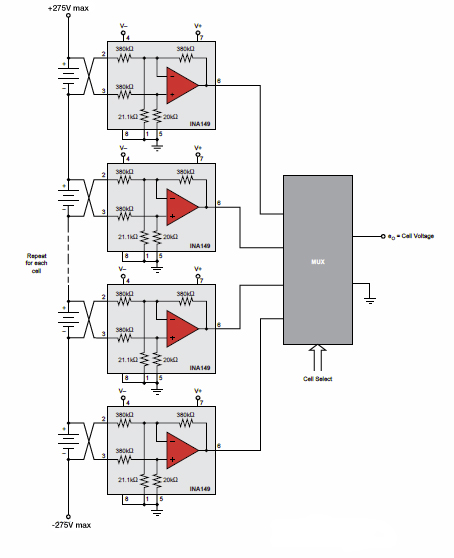

バッテリ・スタック・モニタリング・アプリケーション

拡大

アプリケーション

高電圧電流検出
電池電圧モニタリング
電源電流モニタリング
モーター制御

主要な計測アンプ一覧

製品	ゲイン	CMRR （dB 最小） G = 100	オフセット・ドリフト（μV/°C 最大） G = 100	ゲイン・エラー・ドリフト（ppm/°C 最大） G = 1	入力バイアス電流（nA 最大）	BW （kHz） G = 100	電源電流（mA 最大）	電源電圧（V）
INA826	1 ～ 1000	120	2.1	1	65	60	0.25	2.7 ～ 36
INA333	1 ～ 1000	100	0.1	5	0.2	3.5	0.075	1.8 ～ 5.5
PGA280	0.125 ～ 128	122	0.17	2	1	20	3	±5 ～ ±18
INA129	1 ～ 10000	120	0.7	10	5	200	0.75	±2.25 ～ ±18
INA121	1 ～ 10000	96	5.2	10	50	50	0.525	±2.25 ～ ±18
INA163	1 ～ 10000	70	1.2 （標準）	10	1200	3400	12	±4.5 ～ ±18

INA826 は新しい 2.7 ～ 36 V 電源の計測アンプで、消費電力 40 % 削減、整定時間 50% 短縮、ノイズ 35 % 低減、ゲイン・ドリフト（G>1）60 % 低減を達成しています。また、他の同等製品と比較して 1.5 倍以上優れた同相モード除去比を実現しています。

INA333 は、精度の優れた低消費電力の計測アンプです。小型で低消費電力の汎用的な 3-OP アンプ設計により、幅広い携帯機器のアプリケーションになっています。

PGA280 は精度の高い +/-5V ～+/-18V 電源の計測アンプで、デジタル制御ゲインと信号完全性試験の機能を備えています。このデバイスは、低オフセット電圧、ほぼゼロのオフセットおよびゲイン・ドリフト、および優れたリニアリティを提供し、1/f ノイズはほとんどありません。また、優れた同相モードと電源除去により、精度の高い、高分解能の測定をサポートします。
