TI の車載ミリ波レーダー・センサを活用した開発の開始

設計と開発を意図した TI のエコシステムは、お客様の設計プロセスの簡素化を支援します。開発の平易化に役立つ、車載ミリ波レーダー・センサに関連する設計オプションと技術リソースをご確認ください。

適切なデバイスの調査と検索

具体的な性能要件をすでに把握している場合も、要件を現在調査中の場合も、検索ツールなど TI のリソースを活用すると、開発中のアプリケーションに最適なオプションが見つかります。代表的なミリ波アプリケーションの詳細については、TI の各種特定用途向けリソースをご覧ください。

ミリ波技術と基本的な概念を簡単に確認できます

検索

評価

適切なハードウェア・プラットフォームを特定した後、以下の情報を使用して、お客様のニーズに最適な TI の製品を選定し、プラットフォームの選択肢を確定します。TI は、多様なアプリケーションやエンジニアリング業務をサポートする、ハードウェア、ツール、関連ソフトウェアで構成された幅広い選択肢を提供しています。これらは、評価の基礎として使用できるほか、開発業務に活用することもできます。

プロセッサの評価
周波数
アプリケーション
ハードウェア
ユーザーズ・ガイド
ソフトウェア
EVM (評価基板)
EVM (評価基板) アンテナ (水平視野角、高度視野角)
60 GHz 車内レーダー:フロント・マウント AWR6843ISK ±60、 ±15 AWR6843ISK 向けユーザー・ガイド (英語) 占有検出
60 GHz 車内レーダー:オーバーヘッド・マウント AWR6843AOPEVM ±60、 ±60 AWR6843AOPEVM 向けユーザー・ガイド (英語) 占有検出
60 GHz 車内レーダー:ジェスチャ検出 AWR6843AOPEVM ±60、 ±60 AWR6843AOPEVM 向けユーザー・ガイド (英語) ジェスチャ検出
77 GHz コーナー・レーダー AWR1843BOOST ±60、 ±15 AWR1843BOOST 向けユーザー・ガイド (英語) MRR ビーム・ステアリング
77 GHz フロント・レーダー AWR2243BOOST ±60、 ±15 AWR2243BOOST 向けユーザー・ガイド (英語)
77 GHz ドアの物体検出 AWR1843AOPEVM ±70、 ±70 AWR1843AOPEVM 向けユーザー・ガイド (英語) Obstacle detection with AoP (英語)
77 GHz 自動パーキング機能 AWR1843AOPEVM ±70、 ±70 AWR1843AOPEVM 向けユーザー・ガイド (英語) 自動パーキング機能

開発

実績のある TI のハードウェア、ソフトウェア、ツール、および TI のツールボックスに付属している多くのサンプルを使用すると、開発作業の簡素化と、開発期間の短縮を実現できます。量産への移行を目指す社内開発を支援するために必要な要素すべてを、すぐに入手できます。ミリ波レーダー開発プロセスを順に進めることができるように、TI は各フェーズに関する重要なサポート情報を提供しています。

開発

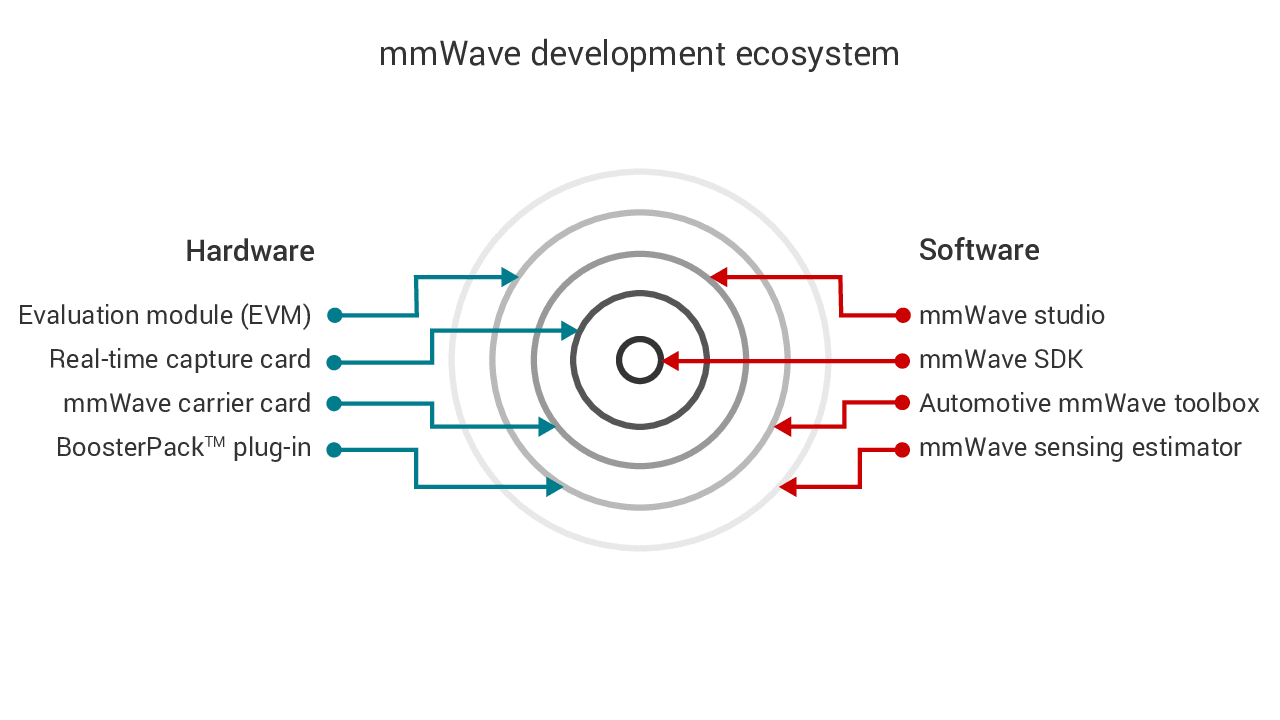

ミリ波エコシステム
すべて展開するすべて折り畳む

一般的な各種開発リソース

ハードウェア開発リソース

リファレンスとツール
概要
設計のチェックリスト ハードウェア設計の詳細情報とガイドラインを確認できます。
ハードウェア設計のチェックリスト
Guide(英語) ミリ波レーダーの RF 設計に関する詳細情報を入手できます。これは、RF 向け PCB の設計経験が少ない場合に非常に役立ちます。
Design, manufacturing & validation guide (英語)
各種デバイス・モデル 選択したデバイスに対応するシミュレーション・モデルを検索できます。

AWR1843 の各種モデル

AWR2243 の各種モデル

AWR1642 の各種モデル

AWR6843 の各種モデル

データベース 既存のアンテナ設計とソースを検索できます。
TIREX antenna database (英語)
アプリケーション・ノート 複数の電力最適化手法を確認できます。
Power management optimizations アプリケーション・ノート (英語)
アプリケーション・ノート ミリ波レーダー・センサ・デバイスを対象とする各種規制規格への準拠に関する要件を検索できます。 排出物と規制への準拠
アプリケーション・ノート レーダー・テストの一般的な要件とセットアップ・プロセスを検索できます。 Production testing overview (英語)
ユーザーズ・ガイド レーダー・ハードウェア・アクセラレータのアーキテクチャと機能の詳細をご確認ください。 Radar hardware accelerator (英語)
アプリケーション・ノート アンテナ搭載パッケージ (AoP) ミリ波レーダー・センサの放熱設計の詳細をご確認ください。  Thermal design guide for antenna-on-package mmWave radar sensors (英語)
アプリケーション・ノート 複数のレーダー間で干渉を緩和する方法、またはそれらを回避する方法の詳細をご確認ください。 Interference mitigation for AWR/IWR devices (英語)

ソフトウェア開発リソース

リファレンスとツール
概要
ソフトウェア開発キット (SDK) 必要なペリフェラル・インターフェイスの使用または変更については、このソフトウェア基盤を参照してください。
mmWave SDK
TI Designs 実績ある車載ミリ波レーダー・システム設計を検索できます。
TI リファレンス・デザイン
ソフトウェア・サンプル 特定用途向けのサンプル・ソフトウェアを検索できます。  In cabin and ADAS software examples (英語)
オンライン推定機能 場面のパラメータとミリ波レーダーのチャープ構成に基づくリアルタイム・フィードバックを使用する方法で、迅速なプロトタイプ製作が可能です。
mmWave Sensing Estimator (英語)
アプリケーション・ノート ミリ波レーダー・センサの自己キャリブレーションの詳細をご確認ください。
Calibration of radar sensors (英語)
アプリケーション・ノート 目的の使用事例に基づいて、適切なチャープ・パラメータを選択する方法を確認できます。
Programming Chirp Parameters (英語)

サード・パーティーによる開発

サード・パーティー各社は、製品開発に対応した (すぐに使用できる) ターンキー・ソリューション、無線周波数 (RF) ハードウェアとアンテナ設計、レーダー・アルゴリズム、組込みソフトウェア開発など、レーダーに関する各社の専門知識を活用したハードウェアとソフトウェアを提供しています。お客様の設計ニーズに対応する適切なパートナーを検索できます。

量産出荷中

お客様が設計を完成させ、市場に投入するための準備を進める過程で、迅速かつ円滑な市場参入を実現できるように、TI は必要なリソースの提供に取り組んでいます。お客様がどのような課題に直面している場合でも、TI は最終開発段階から、生産開始段階や量産段階までのサポートを提供します。

地球のアイコン

TI E2E™ エンジニア・サポート・フォーラム

設計のあらゆる段階で、TI のエンジニアから迅速で信頼性の高い技術サポートを受けることができます。

耐用期間

デバイスを選定する際に、それらのデバイスの製品寿命と供給の継続性に関する信頼性が必要です。  TI は製品の耐用期間を意識した取り組みを継続しており、この取り組みを維持するための戦略と方針も策定済みです。

信頼性

TI は、高品質の IC 製品の設計、製造、市場への投入と、最高品質の IC の供給にも取り組んでいます。
