昇降圧 / 反転レギュレータ

さまざまな設計ニーズに対応する複数の構成とサイズ

parametric-filter製品をすべて表示
バッテリ動作期間を浪費にせずに最大の電力を供給できます。TI の昇降圧、反転、分割レールの各製品は、多様なエレクトロニクス・デバイスでソリューション・サイズ全体の小型化、電力損失の最小化、バッテリ動作期間の延長に貢献する統合型部品を内蔵しており、電源設計の簡素化に役立ちます。低静止電流、高い電力密度、低 EMI を特長とする TI の幅広い製品ラインアップから最適な製品を選定できます。

カテゴリ別の参照

TPS61289
昇降圧および反転コントローラ (スイッチ外付け)

26V 、 20A の双方向昇降圧コンバータ

概算価格 (USD) 1ku | 0.84

TPS55289-Q1

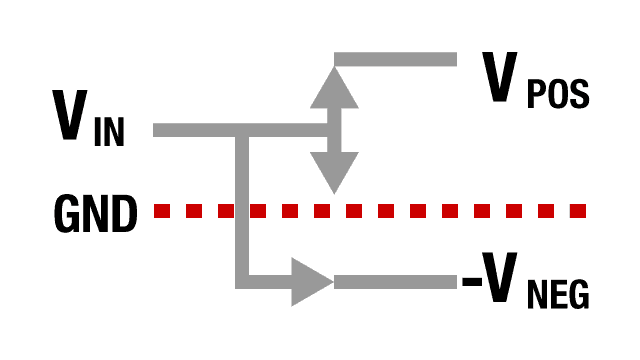

昇降圧、反転、および分割レールの各コンバータ (スイッチ内蔵)

I²C インターフェイス搭載、AEC-Q100 認証取得済み、36V、8A、フル統合型昇降圧コンバータ

概算価格 (USD) 1ku | 3.953

TPSM83100
昇降圧および反転モジュール (インダクタ内蔵)

インダクタ内蔵、1.5A、高効率、昇降圧モジュール

概算価格 (USD) 1ku | 2.5

LM51772
昇降圧および反転コントローラ (スイッチ外付け)

I2C インターフェイス搭載、55V の広い入力電圧範囲 (VIN)、4 個のスイッチ搭載、昇降圧コントローラ

概算価格 (USD) 1ku | 2.711

電源のトレンド

電力密度

開発中の電源設計の一般的な要件は、小型スペースで大電力を出力し、発熱を最小化することです。TI の高効率製品を採用すると、スペース制約が厳しいアプリケーションでこれらの発熱関連の問題に対処できます。TI の昇降圧レギュレータは、複数の先進的な電力テクノロジーを活用し、最も高い電力密度、サイズの最適化、最も優れた放熱性能を達成するソリューションの実現を支援しています。非常に効率の高い TI のコントローラと統合型コンバータは、さまざまな設計目標の達成に貢献します。

3.8 kW/L の電力密度を実現 に関する主な製品
TPS55288 アクティブ PPS 制御機能搭載、36V、16A、昇降圧コンバータ
LM5176 アクティブ 55V 広い入力電圧範囲(VIN)、同期整流 4 スイッチ昇降圧コントローラ
TPS63806 アクティブ 2.5A 高効率昇降圧コンバータ、超小型 WCSP で最適化された負荷ステップ応答
低 EMI

昇降圧レギュレータの EMI 軽減は、多くの電源設計の主要な課題です。TI のデバイスと設計は、CISPR の必須の特性に基づく検証を実施済みであり、DC/DC スイッチャ使用時に、EMI、出力リップル、可聴ノイズ、他の短所の最小化に貢献します。業界をリードするデュアル・ランダム・スペクトラム拡散テクノロジーは、2 個のランダム周波数ジェネレータを使用し、関心のある複数の帯域内でエネルギーを分散する方法で EMI を軽減します。

低 EMI に関する主な製品
LM5176 アクティブ 55V 広い入力電圧範囲(VIN)、同期整流 4 スイッチ昇降圧コントローラ
TPS55288 アクティブ PPS 制御機能搭載、36V、16A、昇降圧コンバータ
TPS552882 アクティブ 36V、16A 昇降圧コンバータ

低静止電流 (IQ)

一般的な電源設計は、バッテリ動作時間を延長するために、負荷範囲全体にわたって効率を高める必要があります。TI の昇降圧デバイスは、放電 (引き出し) 電圧入力に適切に対応する方法でバッテリを最大限に活用します。また、TI の超低静止電流 (IQ) 昇降圧レギュレータは、軽負荷時と接続解除時の静止電流の引き出し量を最小化します。

低静止電流 (IQ) に関する主な製品
TPS63900 アクティブ 入力電流制限機能とダイナミック電圧スケーリング機能搭載、1.8V ~ 5.5V、75nA の静止電流 (IQ)、昇降圧コンバータ
TPS63802 アクティブ QFN/DFN パッケージ封止、2A、高効率、静止電流 11μA、昇降圧コンバータ
TPS63811 アクティブ ダイナミック電圧スケーリング向け、I²C インターフェイス搭載、2.5A 高効率昇降圧コンバータ

技術リソース

アプリケーション・ノート
アプリケーション・ノート
TPS55288 昇降圧コンバータで低 EMI を実現する方法
EMI ノイズの根本原因を分析し、レイアウトや回路レベルの設計ヒントも考慮した設計ガイドラインを活用して、EMI ノイズの最小化を進めることができます。
document-pdfAcrobat PDF
アプリケーション・ノート
アプリケーション・ノート
LM5176 Power Sharing Between Two Parallel, Four-Switch Buck-Boost Converters
このアプリケーション・レポートは、全体の性能を犠牲にせずに、2 個の並列接続コンバータ間で誤差を 1% 以内に抑えた平衡型負荷共有を実現する、コスト効率の優れたソリューションを提示します。
document-pdfAcrobat PDF
技術記事
技術記事
Four-switch buck-boost layout tip No. 4: routing gate-drive and return paths
プリント基板 (PCB) のレイアウト設計は、4 スイッチ昇降圧レギュレータを使用して高性能を実現するうえで重要な役割を果たします。ゲート・ドライブと帰路の最適な配線方法については、こちらの記事 (英語) をご覧ください。
document-pdfAcrobat PDF

設計と開発に役立つリソース

設計ツール
を使用するカスタム設計を作成
WEBENCH® Power Designer を使用すると、要件に基づいて、カスタマイズの電源を作成できます。この環境では、エンド・ツー・エンドの電源設計機能が利用でき、設計プロセスの全フェーズを通じて時間を節約することができます。
シミュレーション・ツール
TI Design / シミュレーション・ツール向け PSpice®
PSpice® for TI は、各種アナログ回路の機能評価に役立つ、設計とシミュレーション向けの環境です。設計とシミュレーションに適したこのフル機能スイートは、Cadence® のアナログ分析エンジンを使用しています。PSpice for TI は無償で使用でき、アナログや電源に関する TI の製品ラインアップを対象とする、業界でも有数の大規模なモデル・ライブラリが付属しているほか、選択された一部のアナログ動作モデルも利用できます。

設計とシミュレーション向けの環境である PSpice for TI (...)
設計ツール
最も一般的に使用されるスイッチ・モード電源向けの Power Stage Designer™ ソフトウェア・ツール

Power Stage Designer は、電源設計の迅速化に役立つ Java ベースのツールであり、ユーザーの入力に基づいて 21 種類のトポロジで電圧と電流を計算します。さらに、Power Stage Designer は、ボード線図プロット・ツールや、電源設計を容易にすることを意図してさまざまな機能を採用したツールボックスも搭載しています。すべての計算がリアルタイムで実行されるため、新しい電源設計を開始する最も迅速なツールになります。

  • Topology (トポロジ) ウィンドウ) – 複数の入力パラメータに基づき、トポロジ情報と部品ごとの波形を表示
  • Loop Calculator (...)

昇降圧 / 反転レギュレータ 関連の各種リファレンス・デザイン

セレクションツールを使用すると、お客様のアプリケーションやパラメータに最適なリファレンス・デザインをご覧いただけます。
