ホーム パワー・マネージメント 電圧リファレンス シャント電圧リファレンス

固定電圧、45μA、高精度マイクロパワー・シャント電圧リファレンス

製品詳細

VO (V) 2.048, 2.5, 3, 4.096, 5, 8.192, 10 Initial accuracy (max) (%) 0.1, 0.2, 0.5, 1 VO adj (min) (V) 2.048 VO adj (max) (V) 10 Iz for regulation (min) (µA) 45 Reference voltage (V) Fixed Rating Catalog Temp coeff (max) (ppm/°C) 150 Operating temperature range (°C) -40 to 125 Iout/Iz (max) (mA) 15
VO (V) 2.048, 2.5, 3, 4.096, 5, 8.192, 10 Initial accuracy (max) (%) 0.1, 0.2, 0.5, 1 VO adj (min) (V) 2.048 VO adj (max) (V) 10 Iz for regulation (min) (µA) 45 Reference voltage (V) Fixed Rating Catalog Temp coeff (max) (ppm/°C) 150 Operating temperature range (°C) -40 to 125 Iout/Iz (max) (mA) 15
SOT-23 (DBZ) 3 6.9204 mm² 2.92 x 2.37 SOT-SC70 (DCK) 5 4.2 mm² 2 x 2.1 TO-92 (LP) 3 19.136 mm² 5.2 x 3.68
  • Fixed Output Voltages of 2.048 V, 2.5 V, 3 V, 4.096 V, 5 V, 8.192 V, and 10 V
  • Tight Output Tolerances and Low Temperature Coefficient
    • Max 0.1%, 100 ppm/°C – A Grade
    • Max 0.2%, 100 ppm/°C – B Grade
    • Max 0.5%, 100 ppm/°C – C Grade
    • Max 1.0%, 150 ppm/°C – D Grade
  • Low Output Noise: 35 µVRMS Typ
  • Wide Operating Current Range: 45 µA Typ to 15 mA
  • Stable With All Capacitive Loads; No Output Capacitor Required
  • Available in Extended Temperature Range: –40°C to 125°C
  • Fixed Output Voltages of 2.048 V, 2.5 V, 3 V, 4.096 V, 5 V, 8.192 V, and 10 V
  • Tight Output Tolerances and Low Temperature Coefficient
    • Max 0.1%, 100 ppm/°C – A Grade
    • Max 0.2%, 100 ppm/°C – B Grade
    • Max 0.5%, 100 ppm/°C – C Grade
    • Max 1.0%, 150 ppm/°C – D Grade
  • Low Output Noise: 35 µVRMS Typ
  • Wide Operating Current Range: 45 µA Typ to 15 mA
  • Stable With All Capacitive Loads; No Output Capacitor Required
  • Available in Extended Temperature Range: –40°C to 125°C

The LM4040 series of shunt voltage references are versatile, easy-to-use references that cater to a vast array of applications. The 2-pin fixed-output device requires no external capacitors for operation and is stable with all capacitive loads. Additionally, the reference offers low dynamic impedance, low noise, and low temperature coefficient to ensure a stable output voltage over a wide range of operating currents and temperatures. The LM4040 uses fuse and Zener-zap reverse breakdown voltage trim during wafer sort to offer four output voltage tolerances, ranging from 0.1% (max) for the A grade to 1% (max) for the D grade. Thus, a great deal of flexibility is offered to designers in choosing the best cost-to-performance ratio for their applications.

Packaged in space-saving SC-70 and SOT-23-3 packages and requiring a minimum current of 45 µA (typ), the LM4040 also is ideal for portable applications. The LM4040xI is characterized for operation over an ambient temperature range of –40°C to 85°C. The LM4040xQ is characterized for operation over an ambient temperature range of –40°C to 125°C.

The LM4040 series of shunt voltage references are versatile, easy-to-use references that cater to a vast array of applications. The 2-pin fixed-output device requires no external capacitors for operation and is stable with all capacitive loads. Additionally, the reference offers low dynamic impedance, low noise, and low temperature coefficient to ensure a stable output voltage over a wide range of operating currents and temperatures. The LM4040 uses fuse and Zener-zap reverse breakdown voltage trim during wafer sort to offer four output voltage tolerances, ranging from 0.1% (max) for the A grade to 1% (max) for the D grade. Thus, a great deal of flexibility is offered to designers in choosing the best cost-to-performance ratio for their applications.

Packaged in space-saving SC-70 and SOT-23-3 packages and requiring a minimum current of 45 µA (typ), the LM4040 also is ideal for portable applications. The LM4040xI is characterized for operation over an ambient temperature range of –40°C to 85°C. The LM4040xQ is characterized for operation over an ambient temperature range of –40°C to 125°C.

ダウンロード 字幕付きのビデオを表示 ビデオ

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
9 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート LM4040 Precision Micropower Shunt Voltage Reference データシート (Rev. N) PDF | HTML 2017年 10月 9日
アプリケーション概要 Using Voltage Supervisors in High Voltage Applications (Rev. B) PDF | HTML 2023年 2月 20日
e-Book(PDF) Tips and tricks for designing with voltage references (Rev. A) 2021年 5月 7日
その他の技術資料 電圧リファレンスを使用した設計のヒントとコツ (Rev. A 翻訳版) 2021年 5月 4日
ホワイト・ペーパー Simplifying Signal Chain Design for High Performance in Small Systems 2020年 10月 22日
e-Book(PDF) Voltage Supervisor and Reset ICs: Tips, Tricks and Basics 2019年 6月 28日
技術記事 How to use a voltage reference as a voltage regulator PDF | HTML 2018年 12月 4日
ホワイト・ペーパー Voltage reference selection basics white paper (Rev. A) 2018年 10月 23日
技術記事 Can I get that shunt reference to go, please? PDF | HTML 2016年 2月 29日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

AWR1243BOOST — AWR1243 76GHz ~ 81GHz 高性能車載 MMIC(モノリシック・マイクロ波 IC)の評価モジュール

AWR1243 BoosterPack™ プラグイン・モジュールは、AWR1243 シングルチップ・ミリ波センシング・デバイス向けの使いやすい評価基板です。

AWR1243BOOST は、MMWAVE-STUDIO 環境と DCA1000 リアルタイム・データ・キャプチャ・アダプタを使用して、開発を開始するために必要な要素すべてを取り揃えています。

標準的な 20 ピン BoosterPack ヘッダーを搭載したこの評価基板は、さまざまなマイコン (MCU) LaunchPad 開発キットとの互換性があり、プロトタイプ製作を容易に実施できます。

ユーザー ガイド: PDF
評価ボード

AWR1443BOOST — AWR1443 シングルチップ 76GHz ~ 81GHz 車載レーダー・センサの評価モジュール

AWR1443 ブースタパック・プラグイン・モジュールは、AWR1443 シングルチップ・ミリ波センシング・デバイス向けの使いやすい 77GHz ミリ波センサ評価基板であり、TI のマイコン (MCU) LaunchPad™ 開発キット・エコシステムとの直接のコネクティビティを確立できます。

AWR1443BOOST には、低消費電力の Arm® Cortex® R4F プロセッサの開発を開始するために必要な機能がすべて付属しています。この評価基板は、プログラミングおよびデバッグ向けのオンボード・エミュレーション機能と、複数のボタンや LED (...)

ユーザー ガイド: PDF
評価ボード

AWR1642BOOST — AWR1642 シングルチップ 76GHz ~ 81GHz 車載レーダー・センサの評価モジュール

AWR1642BOOST は、IWR1642 デバイス向けの使いやすい 77GHz ミリ波センサ評価ボードであり、マイコン・ユニット (MCU) LaunchPad™ 開発キット・エコシステムとの直接のコネクティビティを確立できます。

このブースタパック・プラグイン・モジュールには、オンチップの C67x DSP コアと低消費電力の Arm® Cortex® R4F (...)

ユーザー ガイド: PDF
評価ボード

AWR1642BOOST-ODS — AWR1642 視野角(FOV)の広いアンテナを搭載した物体検出センサの評価モジュール

AWR1642BOOST-ODS は、AWR1642 デバイス向けの使いやすい 77GHz ミリ波センサ評価ボードであり、DSP とマイコンを内蔵しています。この評価ボードには、水平面と垂直面の両方で広い視野角 (FOV) を実現するパッチ・アンテナ構造が付属しており、近距離 3D 空間で物体を検出する必要がある車載アプリケーションに最適です。

AWR1642BOOST-ODS には、C67x DSP コア、低消費電力の Arm® Cortex® R4F (...)

ユーザー ガイド: PDF
評価ボード

AWR2243BOOST — AWR2243 second-generation 76-GHz to 81-GHz high-performance automotive MMIC evaluation module

AWR2243 BoosterPack™ プラグイン・モジュールは、AWR2243 シングルチップ・ミリ波センシング・デバイス向けの使いやすい評価基板であり、TI のマイコン (MCU) LaunchPad™ 開発キット・エコシステムとの直接のコネクティビティを確立できます。

AWR2243BOOST には、低消費電力の Arm® Cortex® R4F プロセッサの開発を開始するために必要な機能がすべて付属しています。この評価基板は、プログラミングおよびデバッグ向けのオンボード・エミュレーション機能と、複数のボタンや LED (...)

ユーザー ガイド: PDF | HTML
評価ボード

EVMX777G-01-20-00 — J6Entry/RSP インフォテイメント(CPU、ディスプレイ、JAMR3)の評価モジュール

The J6Entry/RSP EVM is an evaluation platform designed to speed up development efforts and reduce time to market for applications such as Infotainment, reconfigurable Digital Cluster or Integrated Digital Cockpit.

The main CPU board integrates these key peripherals such as Ethernet or HDMI, while (...)

評価ボード

IWR1443BOOST — IWR1443 シングルチップ、77GHz、ミリ波センサ向けブースタパックの評価基板

IWR1443 ブースタパック プラグイン モジュールは、IWR1443 シングルチップ ミリ波センシング デバイス向けの使いやすい 77GHz ミリ波センサ評価基板であり、TI のマイコン (MCU) LaunchPad™ 開発キット エコシステムとの直接接続を確立できます。

IWR1443BOOST には、低消費電力の Arm® Cortex® R4F プロセッサの開発を開始するために必要な機能がすべて付属しています。この評価基板は、プログラミングおよびデバッグ向けのオンボード エミュレーション機能と、複数のボタンや LED をオンボード搭載しているので、シンプルなユーザー (...)

ユーザー ガイド: PDF
評価ボード

IWR1642BOOST — IWR1642 シングルチップ、77GHz、ミリ波センサ向けブースタパックの評価基板

IWR1642BOOST は、IWR1642 デバイス向けの使いやすい 77GHz ミリ波センサ評価ボードであり、マイコン (MCU) LaunchPad™ 開発キットとの直接接続を確立できます。

このブースタパックには、オンチップの C67x DSP コアと低消費電力の ARM® R4F コントローラ向けのソフトウェア開発を開始するために必要なものがすべて付属しており、プログラミングとデバッグ用のオンボード エミュレーション機能や、シンプルなユーザー インターフェイスを迅速に統合するためのオンボード ボタンと LED が該当します。

(...)

ユーザー ガイド: PDF
評価ボード

LAUNCHXL-F280049C — F280049C LaunchPad™ development kit C2000™ Piccolo™ MCU

LAUNCHXL-F280049C は、TI (テキサス・インスツルメンツ) の C2000™ リアルタイム・コントローラである F28004x デバイス・ファミリ向けの低コスト開発ボードです。初期の評価とプロトタイプ製作に最適なこのボードは、次期アプリケーションを開発するための標準化済みで使いやすいプラットフォームを実現します。LaunchPad の拡張バージョンであり、開発を目的とした複数の追加ピンを採用し、2 個のブースタパックとの接続のサポートしています。多様な TI のマイコン (MCU) LaunchPad エコシステムの一部であるこのボードには、InstaSPIN-FOC (...)
ユーザー ガイド: PDF
評価ボード

MMWAVEICBOOST — ミリ波センサ・キャリア・カード・プラットフォーム

MMWAVEICBOOST キャリア・カードは、選択された 60GHz ミリ波評価基板の機能を拡張します。このボードを使用すると、先進的なソフトウェア開発機能に加え、TI の Code Composers と互換性のある各種デバッガを使用する場合に、トレースやシングル・ステップ実行などの各種デバッグ機能を実現できます。LaunchPad のオンボード・インターフェイスを使用すると、TI のブースタパックと互換性のある各種ハードウェアと組み合わせ、追加のセンサやワイヤレス・コネクティビティに対応することができます。TI の LaunchPad エコシステム (...)

ユーザー ガイド: PDF | HTML
評価ボード

MMWAVEPOEEVM — ミリ波センサ PoE (パワー・オーバー・イーサネット) の評価基板

MMWAVEPOEEVM を使用すると、TI のミリ波センサ・キャリア・カード・プラットフォーム (MMWAVEICBOOST および互換性のある HW モジュールのことであり、別売り) で PoE (パワー・オーバー・イーサネット) を実現できます。MMWAVEPOEEVM を使用すると、1 本のイーサネット・ケーブルを使用して電力とデータの転送を実現できるので、開発、テスト、量産を目的とした展開を簡素化できるほか、既存のインフラとの直接の組み合わせにも使用できます。各種ミリ波センサを使用するカスタム設計に PoE 機能を統合するための回路図とレイアウトも入手できます。

ユーザー ガイド: PDF | HTML
開発キット

MSP-EXP432E401Y — MSP432E401Y LaunchPad™ development kit for Ethernet SimpleLink™ MCU

この LaunchPad を活用した開発方法:
ステップ 1:MSP-EXP432E401Y LaunchPad を購入
ステップ 2:MSP432 SDK をダウンロード
ステップ 3:Out-of-Box experience(すぐに利用できる開発プロジェクト)を完了させSimpleLink Academy のトレーニングを受講

SimpleLink™ イーサネット MSP432E401Y マイコン LaunchPad™ 開発キットは、SimpleLink Arm® Cortex®-M4F (...)

ユーザー ガイド: PDF | HTML
シミュレーション・モデル

LM4040C20 PSpice Transient Model

SLVM093.ZIP (31 KB) - PSpice Model
シミュレーション・モデル

LM4040C20 TINA-TI Transient Reference Design

SLOM229.TSC (82 KB) - TINA-TI Reference Design
シミュレーション・モデル

LM4040C20 TINA-TI Transient Spice Model

SLOM230.ZIP (5 KB) - TINA-TI Spice Model
シミュレーション・モデル

LM4040C25 PSpice Transient Model

SLOM256.ZIP (31 KB) - PSpice Model
シミュレーション・モデル

LM4040C25 TINA-TI Transient Reference Design

SLOM289.TSC (86 KB) - TINA-TI Reference Design
シミュレーション・モデル

LM4040C25 TINA-TI Transient Spice Model

SLOM290.ZIP (6 KB) - TINA-TI Spice Model
シミュレーション・モデル

LM4040D20 PSpice Transient Model

SLVM094.ZIP (31 KB) - PSpice Model
シミュレーション・モデル

LM4040D20 TINA-TI Transient Reference Design

SLOM227.TSC (82 KB) - TINA-TI Reference Design
シミュレーション・モデル

LM4040D20 TINA-TI Transient Spice Model

SLOM228.ZIP (6 KB) - TINA-TI Spice Model
シミュレーション・モデル

LM4040D25 PSpice Transient Model

SLOM255.ZIP (31 KB) - PSpice Model
シミュレーション・モデル

LM4040D25 TINA-TI Transient Reference Design

SLOM296.TSC (86 KB) - TINA-TI Reference Design
シミュレーション・モデル

LM4040D25 TINA-TI Transient Spice Model

SLOM295.ZIP (6 KB) - TINA-TI Spice Model
計算ツール

SHUNT_VOLTAGE_REFERENCE_RESISTOR_CALCULATOR Shunt Voltage Reference External Resistor Quick Start Calculator

This external resistor quick-start calculator tool lets you easily calculate valid external resistor values relative to voltage reference, supply and load-current bounds. With these inputs, you can instantly view the resulting calculations and use the color-coded indications to understand (...)

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
ダイ / ウェハー・サービス
LM336-2.5-MIL シャント電圧リファレンス
シャント電圧リファレンス
ATL431 2.5V、低静止電流 (IQ)、調整可能な高精度シャント・レギュレータ LM136-2.5-N 電圧リファレンス・ダイオード LM136-5.0 5.0V リファレンス・ダイオード LM136-5.0QML 5.0V リファレンス・ダイオード LM136A-2.5QML 2.5V リファレンス・ダイオード LM136A-2.5QML-SP 耐放射線特性 QMLV、2.5V、シャント電圧リファレンス LM136A-5.0QML 5.0V リファレンス・ダイオード LM185-1.2-N マイクロパワー、電圧リファレンス・ダイオード LM185-1.2QML マイクロパワー、電圧リファレンス・ダイオード LM185-1.2QML-SP 耐放射線特性 QMLV、1.2V、シャント電圧リファレンス LM185-2.5-N マイクロパワー、電圧リファレンス・ダイオード LM185-2.5QML マイクロパワー、電圧リファレンス・ダイオード LM185-2.5QML-SP 宇宙グレード、QMLV、2.5V シャント電圧リファレンス LM185-ADJ 調整可能なマイクロパワー電圧リファレンス LM185QML 調整可能なマイクロパワー電圧リファレンス LM285-1.2 1.235V、–40℃ ~ 85℃、マイクロパワー、電圧リファレンス LM285-1.2-N 1.235V、–40℃ ~ +85℃、マイクロパワー、電圧リファレンス ダイオード LM285-2.5 2.5V、–40℃ ~ 85℃、マイクロパワー、電圧リファレンス LM285-2.5-N 2.5V、–40℃ ~ 85℃、マイクロパワー、電圧リファレンス ダイオード LM285-ADJ 調整可能、85℃ 対応、マイクロパワー電圧リファレンス LM336-2.5 0℃ ~ 70℃、2.5V 統合型リファレンス回路 LM336-2.5-N 電圧リファレンス・ダイオード LM336-5.0 5V リファレンス・ダイオード LM385-1.2 1.235V、2%、0℃ ~ 70℃、マイクロパワー、電圧リファレンス LM385-1.2-MIL マイクロパワー・電圧リファレンス LM385-1.2-N 1.235V、0℃ ~ 70℃、マイクロパワー、電圧リファレンス ダイオード LM385-2.5 2.5V、2%、70℃、マイクロパワー、電圧リファレンス LM385-2.5-N 2.5V、0℃ ~ 70℃、マイクロパワー、電圧リファレンス ダイオード LM385-ADJ 調整可能、70℃ 対応、マイクロパワー電圧リファレンス LM4030 超高精度シャント電圧リファレンス LM4040 固定電圧、45μA、高精度マイクロパワー・シャント電圧リファレンス LM4040-N 100ppm/℃、高精度マイクロパワー・シャント電圧リファレンス LM4040-N-Q1 車載、100ppm/℃ の高精度マイクロパワー・シャント電圧リファレンス LM4041-N 固定と調整可能、45μA、高精度マイクロパワー・シャント電圧リファレンス LM4041-N-Q1 車載、高精度マイクロパワー・シャント電圧リファレンス LM4050-N 50ppm/℃、高精度マイクロパワー・シャント電圧リファレンス LM4050-N-Q1 車載、50ppm/℃ の高精度マイクロパワー・シャント電圧リファレンス LM4050QML-SP 耐放射線特性 QMLV、2.5V または 5V、シャント電圧リファレンス LM4051-N 固定と調整可能、高精度マイクロパワー・シャント電圧リファレンス LM431 2%、1%、0.5% いずれかの精度、調整可能な高精度ツェナー・シャント・レギュレータ LM4431 マイクロパワー・シャント電圧リファレンス LMV431 1.5%、低電圧 (1.24V)、調整可能な高精度シャント・レギュレータ LMV431A 1%、低電圧 (1.24V)、調整可能な高精度シャント・レギュレータ LMV431B 0.5%、低電圧 (1.24V)、調整可能な高精度シャント・レギュレータ
電流リファレンス
LM134 3 端子、調整可能な電流源 LM234 100℃、3 ピン、調整可能な電流源 LM334 0℃ ~ 70℃、3 ピン、調整可能な電流源
シミュレーション・ツール

PSPICE-FOR-TI — TI Design / シミュレーション・ツール向け PSpice®

PSpice® for TI は、各種アナログ回路の機能評価に役立つ、設計とシミュレーション向けの環境です。設計とシミュレーションに適したこのフル機能スイートは、Cadence® のアナログ分析エンジンを使用しています。PSpice for TI は無償で使用でき、アナログや電源に関する TI の製品ラインアップを対象とする、業界でも有数の大規模なモデル・ライブラリが付属しているほか、選択された一部のアナログ動作モデルも利用できます。

設計とシミュレーション向けの環境である PSpice for TI (...)

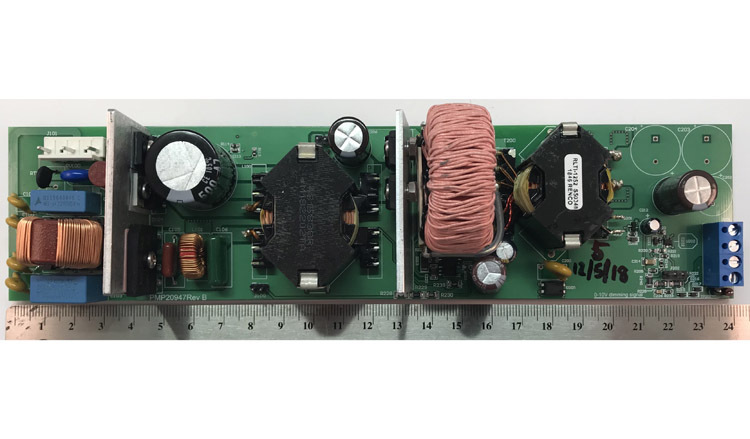

多くの TI リファレンス デザインには、LM4040 があります。
