LM5160 ワイド入力 65V、2A 同期整流降圧/Fly-Buck™ コンバータ

この製品には新バージョンがあります。

open-in-new 代替品と比較
比較対象デバイスと同等の機能で、ピン配置が異なる製品
LM5012 アクティブ 超低静止電流 (IQ)、6V ~ 100V 入力、2.5A 非同期整流降圧 DC/DC コンバータ Higher input voltage rating, easy to use SO-8 package and low IQ.

製品詳細

Device type Converters Topology Buck, Flybuck Vin (min) (V) 4.5 Vin (max) (V) 65 Vout (min) (V) 2 Vout (max) (V) 60 Iout (max) (A) 2 Features Enable, Light load efficiency, Pre-bias soft start, Synchronous rectification Operating temperature range (°C) -40 to 125 Regulated outputs (#) 1 Control mode Constant on-time (COT) Rating Catalog
Device type Converters Topology Buck, Flybuck Vin (min) (V) 4.5 Vin (max) (V) 65 Vout (min) (V) 2 Vout (max) (V) 60 Iout (max) (A) 2 Features Enable, Light load efficiency, Pre-bias soft start, Synchronous rectification Operating temperature range (°C) -40 to 125 Regulated outputs (#) 1 Control mode Constant on-time (COT) Rating Catalog
WSON (DNT) 12 16 mm² 4 x 4
  • 4.5V~65Vの広い入力電圧範囲
  • ハイサイド/ローサイド・スイッチ内蔵
    • 外付けショットキー・ダイオードが不要
  • 最大2Aの負荷電流
  • 適応型コンスタント・オンタイム制御
    • 外部ループ補償不要
    • 高速過渡応答
  • 強制PWMまたはDCM動作を選択可能
    • FPWMによるマルチ出力 Fly-Buck™
  • ほぼ一定のスイッチング周波数
    • 抵抗により最高1MHzに設定可能
  • ソフトスタート時間をプログラム可能
  • プリバイアス付きスタートアップ
  • ±1%の帰還基準電圧
  • LM5160Aは外部のVCCバイアスを使用可能
  • 本質的な保護機能による堅牢な設計
    • ピーク電流制限保護
    • 入力UVLOおよびヒステリシスを調整可能
    • VCCおよびゲート・ドライブのUVLO保護
    • ヒステリシス付きのサーマル・シャットダウン保護
  • WEBENCH® Power Designerにより、LM5160Aを使用するカスタム設計を作成
  • 4.5V~65Vの広い入力電圧範囲
  • ハイサイド/ローサイド・スイッチ内蔵
    • 外付けショットキー・ダイオードが不要
  • 最大2Aの負荷電流
  • 適応型コンスタント・オンタイム制御
    • 外部ループ補償不要
    • 高速過渡応答
  • 強制PWMまたはDCM動作を選択可能
    • FPWMによるマルチ出力 Fly-Buck™
  • ほぼ一定のスイッチング周波数
    • 抵抗により最高1MHzに設定可能
  • ソフトスタート時間をプログラム可能
  • プリバイアス付きスタートアップ
  • ±1%の帰還基準電圧
  • LM5160Aは外部のVCCバイアスを使用可能
  • 本質的な保護機能による堅牢な設計
    • ピーク電流制限保護
    • 入力UVLOおよびヒステリシスを調整可能
    • VCCおよびゲート・ドライブのUVLO保護
    • ヒステリシス付きのサーマル・シャットダウン保護
  • WEBENCH® Power Designerにより、LM5160Aを使用するカスタム設計を作成

LM5160/Aは65V、2Aの同期整流降圧コンバータで、ハイサイドとローサイドのMOSFETが内蔵されています。適応型コンスタント・オンタイム制御方式はループ補償が必要なく、高い降圧比と高速な過渡応答を実現できます。内部のフィードバック・アンプにより、動作温度範囲の全体にわたって出力電圧を±1%にレギュレートします。オン時間は入力電圧に反比例し、結果としてスイッチング周波数はほぼ一定になります。

ピークおよびバレー電流制限回路により、過負荷状況から保護されます。低電圧誤動作防止(EN/UVLO)回路では、入力の低電圧スレッショルドとヒステリシスを別々に調整できます。LM5160/AはFPWMピンにより、無負荷から全負荷までの全域で連続導通モード(CCM)で動作するか、または軽負荷時に効率を上げるため自動的に不連続導通モード(DCM)に切り替わるようにプログラムされます。強制CCM動作では、複数の出力と、結合インダクタを使用する絶縁Fly-Buckアプリケーションがサポートされます。

LM5160AとLM5160は、特長およびピン構成が同一です。降圧およびFly-Buckアプリケーションでは、LM5160AのVCCピンに外部バイアス電源を接続できます。この追加機能により、ICの消費電力が減少し、高い入力電圧での効率が向上します。

LM5160/Aは65V、2Aの同期整流降圧コンバータで、ハイサイドとローサイドのMOSFETが内蔵されています。適応型コンスタント・オンタイム制御方式はループ補償が必要なく、高い降圧比と高速な過渡応答を実現できます。内部のフィードバック・アンプにより、動作温度範囲の全体にわたって出力電圧を±1%にレギュレートします。オン時間は入力電圧に反比例し、結果としてスイッチング周波数はほぼ一定になります。

ピークおよびバレー電流制限回路により、過負荷状況から保護されます。低電圧誤動作防止(EN/UVLO)回路では、入力の低電圧スレッショルドとヒステリシスを別々に調整できます。LM5160/AはFPWMピンにより、無負荷から全負荷までの全域で連続導通モード(CCM)で動作するか、または軽負荷時に効率を上げるため自動的に不連続導通モード(DCM)に切り替わるようにプログラムされます。強制CCM動作では、複数の出力と、結合インダクタを使用する絶縁Fly-Buckアプリケーションがサポートされます。

LM5160AとLM5160は、特長およびピン構成が同一です。降圧およびFly-Buckアプリケーションでは、LM5160AのVCCピンに外部バイアス電源を接続できます。この追加機能により、ICの消費電力が減少し、高い入力電圧での効率が向上します。

ダウンロード 字幕付きのビデオを表示 ビデオ

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
24 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート LM5160、LM5160A 入力範囲の広い65V、2A同期整流降圧/ Fly-Buck™ DC/DCコンバータ データシート (Rev. E 翻訳版) PDF | HTML 英語版 (Rev.E) PDF | HTML 2018年 11月 20日
製品概要 Isolated Power Topologies for PLC I/O Modules and Other Low-Power Applications PDF | HTML 2022年 11月 9日
アプリケーション概要 Faster Switching of Large Inductive Loads in Digital Output Modules PDF | HTML 2022年 7月 15日
セレクション・ガイド Current Sense Amplifiers (Rev. E) 2021年 9月 20日
ホワイト・ペーパー Valuing wide VIN, low EMI synchronous buck circuits for cost-driven, demanding a (Rev. A) 2019年 4月 10日
アプリケーション・ノート Stability Analysis and Design of COT Type-3 Ripple Circuit 2019年 3月 20日
アプリケーション概要 Powering Drones With a Wide VIN DC-DC Converter (Rev. A) 2019年 2月 5日
技術記事 Why a wide VIN DC/DC converter is a good fit for high-cell-count battery-powered d PDF | HTML 2017年 11月 21日
アプリケーション概要 PSR Flyback DC/DC Converter Transformer Design for mHEV Applications 2017年 11月 13日
技術記事 Simplify your power storage design with these Fly-Buck™ power tips PDF | HTML 2017年 9月 13日
ホワイト・ペーパー コストが重視される、要求の厳しいアプリケーション向けのワイドVin、低EMIの同期整流方式降圧型回路の評価 最新英語版 (Rev.A) 2017年 1月 31日
技術記事 Where shrinking makes sense: improving isolated, split-rail power designs in indus PDF | HTML 2016年 8月 22日
アプリケーション・ノート IGBTゲート・ドライバの電源は最適化されていますか? 英語版 2016年 4月 8日
技術記事 Power Tips: Self-drive your synchronous rectifier PDF | HTML 2016年 3月 9日
その他の技術資料 Powering IGBT Drivers with Fly-Buck™ 2015年 12月 3日
技術記事 Create a Fly-Buck™ converter in WEBENCH® Power Designer PDF | HTML 2015年 10月 9日
技術記事 What is behind isolated DC/DC converter voltage regulation? PDF | HTML 2015年 8月 31日
技術記事 Lower EMI and quiet switching with the Fly-Buck™ topology PDF | HTML 2015年 8月 17日
EVM ユーザー ガイド (英語) LM5160 Buck EVM User's Guide (Rev. B) 2015年 4月 13日
ユーザー・ガイド LM5160 FlyBuck (Isolated Buck) User’s Guide (Rev. A) 2015年 2月 6日
Analog Design Journal Fly-Buck(TM) converter provides EMC and isolation in PLC applications 2015年 1月 29日
アプリケーション・ノート Design a Flybuck Solution with Optocoupler to Improve Regulation Performance 2015年 1月 19日
アプリケーション・ノート AN-2292 Designing an Isolated Buck (Fly-Buck) Converter (Rev. C) 2014年 12月 17日
ホワイト・ペーパー Wide VIN power management ICs simplify white paper (Rev. A) 2013年 9月 19日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

LM5160DNTBKEVM — LM5160DNTBKEVM 広範囲 65V 入力、1.5A、同期整流・降圧 DC-DC コンバータ



The LM5160DNTBKEVM evaluation board provides a fully functional buck regulator, employing the constant on-time (COT) operating principle. This evaluation board provides a 5V output over an input range of 10V to 60V. The circuit delivers load currents to 1.5A. The application schematic is setup up (...)

ユーザー ガイド: PDF
評価ボード

LM5160DNTFBKEVM — LM5160DNTFBKEVM フライバック絶縁バイアス電源評価ボード

The LM5160DNTFBK evaluation module is designed to operate from a 24V nominal bus with an input voltage range of 18V to 32V.  It is capable of supplying 12V/400 mA to the load at the isolated output.  The nominal switching frequency is 300kHz.  The high side and low side MOSFETs are (...)

ユーザー ガイド: PDF
シミュレーション・モデル

LM5160 PSpice Transient Model

SNVM692.ZIP (92 KB) - PSpice Model
シミュレーション・モデル

LM5160 TINA-TI Flybuck Reference Design

SNVMB64.TSC (304 KB) - TINA-TI Reference Design
シミュレーション・モデル

LM5160 Unencrypted PSpice Transient Model

SNVM965.ZIP (3 KB) - PSpice Model
計算ツール

FLYBUCK-FLYBACK-DESIGN-CALC Flybuck / Flyback Calculator

This tool helps a power supply engineer to select the right isolated DC-DC topology based on the specifications. Depending on the topology chosen, the calculator also recommends the right IC for the design.

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
昇圧コンバータ (スイッチ内蔵)
LM2577 3.5V ~ 40V、3A、部品点数の少ない昇圧レギュレータ LM2585 4V ~ 40V の広い入力電圧範囲 (VIN)、3A 昇圧フライバック・レギュレータ LM2586 周波数同期機能搭載、4V ~ 40V の広い入力電圧範囲 (VIN)、3A 昇圧フライバック・レギュレータ LM2587 4V ~ 40V、5A、入力電圧範囲 (Vin) の広い昇圧フライバック・レギュレータ LM2588 周波数同期機能搭載、4V ~ 40V の広い入力電圧範囲 (VIN)、5A 昇圧フライバック・レギュレータ LM2621 1.2V ~ 14V の入力電圧、1A 負荷電流、昇圧 DC/DC LM2623 0.8V ~ 14V の入力電圧、2A 負荷電流、昇圧 DC/DC LM2623-Q1 AEC-Q100 認証済み、0.8V ~ 14V の入力電圧、2A の負荷電流、昇圧 DC/DC LM2735 520kHz/1.6MHz、スペース効率のよい昇圧 / SEPIC DC/DC レギュレータ LM2735-Q1 AEC-Q100 認証済み、520kHz、1.6MHz、スペース効率の良い昇圧 / SEPIC DC/DC レギュレータ LM3578A アプリケーションに応じて、降圧、昇圧、終端向け、2V ~ 40VIN のスイッチング・レギュレータ LM5000 3.1 ~ 40V の広い入力電圧範囲、2A、電流モードの非同期整流・昇圧レギュレータ LM5001 3.1 ~ 75V の広い入力電圧範囲 (Vin)、1A、電流モード、非同期整流スイッチ・モード・レギュレータ LM5001-Q1 3.1V ~ 75V の広い入力電圧範囲 (VIN)、1A 電流モード、非同期整流スイッチ・モード・レギュレータ LM5002 3.1 ~ 75V の広い入力電圧範囲 (Vin)、0.5A、電流モード、昇圧 / フライバック / SEPIC コンバータ LM78S40 1.5A、調整可能、昇圧 / 降圧 / 反転いずれかの構成のレギュレータ TPS55340 5A、40V、広い入力電圧範囲、昇圧 / フライバック / SEPIC の各コンバータ TPS55340-EP 拡張統合型、5A、40V の広い入力範囲、昇圧 / SEPIC / フライバック DC/DC レギュレータ TPS55340-Q1 AEC-Q100 認証済み、統合型、5A、40V の広い入力範囲、昇圧 / SEPIC / フライバック DC/DC レギュレータ TPS61175 3A、40V 高電圧昇圧コンバータ、ソフト・スタート機能付き、プログラマブルなスイッチング周波数 TPS61175-Q1 ソフト・スタート機能搭載、プログラマブルなスイッチング周波数、3A、40V の高電圧、昇圧コンバータ
降圧コンバータ (スイッチ内蔵)
LM5015 4.25 ~ 75V、モノリシック、2 スイッチ、フォワード DC/DC レギュレータ
絶縁型 DC/DC コンバータとモジュール
LM25017 7.5 ~ 48V の広い入力電圧範囲、650mA、コンスタント・オンタイム、同期整流降圧レギュレータ LM25018 7.5 ~ 48V の広い入力電圧範囲、300mA、コンスタント・オンタイム、同期整流降圧レギュレータ LM25019 7.5 ~ 48V の広い入力電圧範囲、100mA、コンスタント・オンタイム、同期整流降圧レギュレータ LM34925 絶縁型 DC/DC コンバータ向け、7.5 ~ 100V の広い入力電圧範囲 (Vin)、100mA、統合型 2 次側バイアス・レギュレータ LM34926 絶縁型 DC/DC コンバータ向け、7.5 ~ 100V の広い入力電圧範囲 (Vin)、300mA、統合型 2 次側バイアス・レギュレータ LM34927 絶縁型 DC/DC コンバータ向け、7.5 ~ 100V の広い入力電圧範囲 (Vin)、600mA、統合型 2 次側バイアス・レギュレータ LM5017 7.5 ~ 100V の広い入力電圧範囲、600mA、コンスタント・オンタイム、同期整流・降圧レギュレータ LM5018 7.5 ~ 100V の広い入力電圧範囲、300mA、コンスタント・オンタイム、同期整流・降圧レギュレータ LM5019 7.5 ~ 100V の広い入力電圧範囲、100mA、コンスタント・オンタイム、同期整流降圧レギュレータ LM5160 LM5160 ワイド入力 65V、2A 同期整流降圧/Fly-Buck™ コンバータ LM5160-Q1 広範囲入力 65V、2A 同期整流・降圧/Fly-Buck™ コンバータ LM5160A LM5160A 広入力範囲の 65V、2A 同期整流降圧/Fly-Buck™ コンバータ LM5161 ワイド入力 4.5V ~ 100V、1A 同期整流・降圧/Fly-Buck コンバータ TPS55010 2.95V ~ 6V 入力、2W、絶縁 DC/DC コンバータ、FET 内蔵
昇圧コントローラ (スイッチ外付け)
LM3017 高効率、ローサイド・コントローラ、True Shutdown 機能付き LM3478 2.97V ~ 40V ワイド入力範囲昇圧 / SEPIC / フライバック DC/DC コントローラ LM3478Q-Q1 スイッチング・レギュレータ向け、10μA のシャットダウン電流、40V の広い入力電圧範囲 (VIN)、ローサイド、N チャネル・コントローラ LM3481 昇圧、SEPIC、フライバック向け、2.97V ~ 48V、高効率コントローラ LM3481-Q1 AEC-Q100 認証済み、昇圧、SEPIC、フライバック向け、2.97V ~ 48V の高効率コントローラ LM3488 スイッチング・レギュレータ向け、2.97V ~ 40V、広い入力電圧範囲 (Vin)、ローサイド、N チャネル・コントローラ LM3488Q-Q1 スイッチング・レギュレータ向け、5μA のシャットダウン電流、40V の広い入力電圧範囲 (VIN)、ローサイド、N チャネル・コントローラ LM5020 13 ~ 100V の広い入力電圧範囲 (Vin)、電流モード PWM、昇圧 / フライバック / SEPIC コントローラ LM5022 6 ~ 60V の広い入力電圧範囲 (Vin)、電流モード、昇圧 / SEPIC / フライバック・コントローラ TL1451 デュアル、パルス幅変調 (PWM) 制御回路 TL1451A 広い入力電圧範囲、3.6V ~ 50V、デュアルチャネル コントローラ TL1451A-EP エンハンスド製品、デュアル、パルス幅変調 (PWM) 制御回路 TL1451A-Q1 AEC-Q100 認証済み、3.6V ~ 50V、デュアルチャネル PWM コントローラ TL5001 広い入力範囲、基準電圧に対する ±5% の許容差、–20℃ ~ 85℃ の動作範囲、PWM コントローラ TL5001A 広い入力範囲、基準電圧に対する ±3% の許容差、–20℃ ~ 85℃ の動作範囲、PWM コントローラ TL5001A-Q1 広い入力範囲、基準電圧に対する ±3% の許容差、–20℃ ~ 85℃ の動作範囲、PWM コントローラ TL5001M 広い入力範囲、基準電圧に対する ±5% の許容差、-55°C ~ 125°C の動作範囲、PWM コントローラ TPS40210-Q1 700mV 電圧リファレンス搭載、4.5V ~ 52V の広い入力電圧範囲、電流モード、昇圧コントローラ TPS40211-Q1 260mV 電圧リファレンス搭載、4.5V ~ 52V の広い入力電圧範囲、電流モード、昇圧コントローラ TPS43000 マルチトポロジ(降圧、昇圧、SEPIC)対応高効率 DC/DC コントローラ UC2572 負電圧出力、フライバック・パルス幅変調器 (PWM)
PWM コントローラ
LM3524D 40V、0.2A、350kHz PWM コントローラ
計算ツール

LM5160DNTBK-CALC LM5160 Buck Regulator Quick Start Calculator

Welcome to the LM5160 Buck Regulator Quick Start Design Tool. This stand-alone tool facilitates and assists the power supply engineer with design of a DC/DC buck regulator based on the LM5160 65V, 1.5A COT Buck Regulator. As such, the user can expeditiously arrive at an optimized design to meet the (...)

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
絶縁型 DC/DC コンバータとモジュール
LM5160 LM5160 ワイド入力 65V、2A 同期整流降圧/Fly-Buck™ コンバータ LM5160-Q1 広範囲入力 65V、2A 同期整流・降圧/Fly-Buck™ コンバータ LM5160A LM5160A 広入力範囲の 65V、2A 同期整流降圧/Fly-Buck™ コンバータ
計算ツール

LM5160DNTFBK-CALC LM5160 Fly-Buck Regulator Quick Start Calculator

Welcome to the LM5160 Fly-Buck Regulator Quick Start Design Tool. This stand-alone tool facilitates and assists the power supply engineer with design of a DC/DC Fly-Buck regulator based on the LM5160 65V, 1.5A COT Fly-Buck Regulator. As such, the user can expeditiously arrive at an optimized design (...)

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
絶縁型 DC/DC コンバータとモジュール
LM5160 LM5160 ワイド入力 65V、2A 同期整流降圧/Fly-Buck™ コンバータ LM5160-Q1 広範囲入力 65V、2A 同期整流・降圧/Fly-Buck™ コンバータ LM5160A LM5160A 広入力範囲の 65V、2A 同期整流降圧/Fly-Buck™ コンバータ
ガーバー・ファイル

FLYBUCK FLYBACK Design Calculator

SNVC228.ZIP (1800 KB)

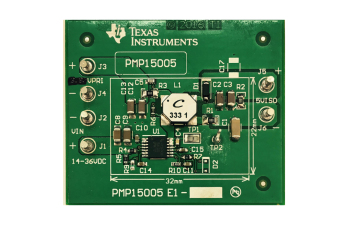

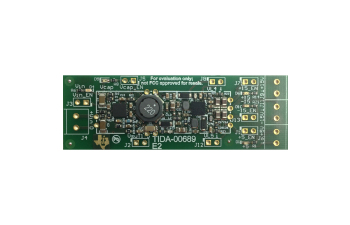

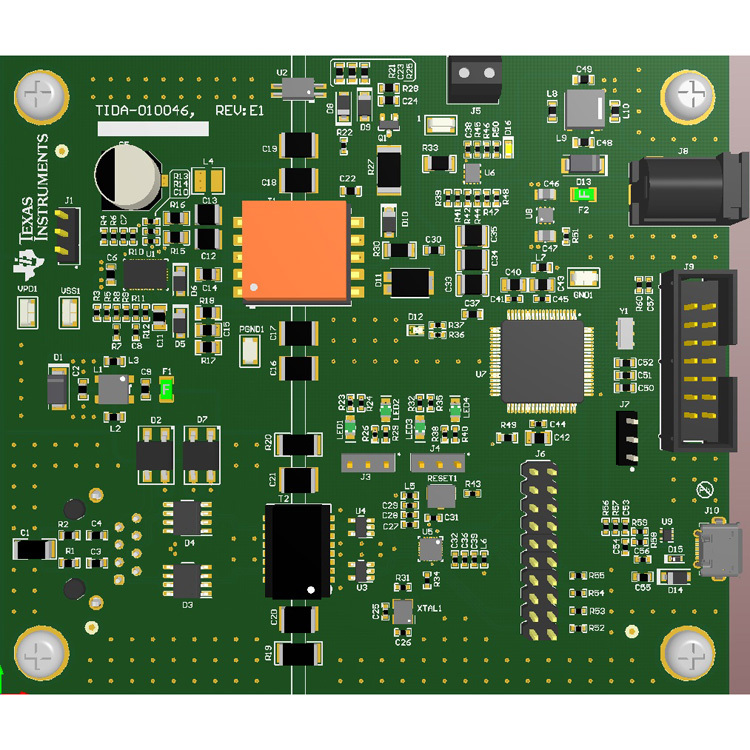

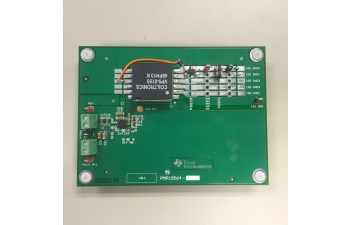

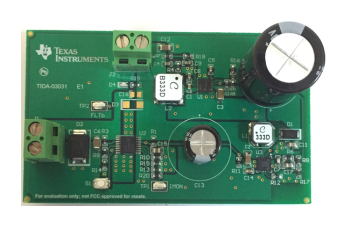

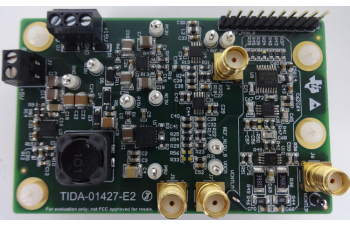

多くの TI リファレンス デザインには、LM5160 があります。
