Current consumption (mA) 55 Frequency (min) (MHz) 0 Frequency (max) (MHz) 8000 Gain (typ) (dB) 12 Noise figure (typ) (dB) 9.6 OIP3 (typ) (dBm) 47.7 P1dB (typ) (dBm) 12 Number of channels 1 Operating temperature range (°C) -40 to 85 Type Active Balun, RF FDA Rating Catalog
Current consumption (mA) 55 Frequency (min) (MHz) 0 Frequency (max) (MHz) 8000 Gain (typ) (dB) 12 Noise figure (typ) (dB) 9.6 OIP3 (typ) (dBm) 47.7 P1dB (typ) (dBm) 12 Number of channels 1 Operating temperature range (°C) -40 to 85 Type Active Balun, RF FDA Rating Catalog
UQFN (RMS) 14 6.25 mm² 2.5 x 2.5
  • ゲイン帯域幅積(GBP): 8GHz
  • 優れた直線性:
    DC~2GHz、G=12dB
  • スルーレート: 17,500V/µs
  • HD2/HD3歪みが小さい
    (1VPP、200Ω、DE-DE、G=12dB):
    • 100MHz: HD2で-104dBc、HD3で-96dBc
    • 200MHz: HD2で-95dBc、HD3で-92dBc
    • 500MHz: HD2で-80dBc、HD3で-77dBc
    • 1GHz: HD2で-64dBc、HD3で-58dBc
  • IMD2/IMD3歪みが小さい
    (2VPP、200Ω、DE-DE、G=12dB):
    • 200MHz: IMD2で-96dBc、IMD3で-95dBc
    • 500MHz: IMD2で-80dBc、IMD3で-83dBc
    • 1GHz: IMD2で-70dBc、IMD3で-63dBc
  • 入力電圧ノイズ: 1.25nV/√Hz
  • 入力電流ノイズ: 3.5pA/√Hz
  • シングルとデュアルの電源による動作をサポート
  • 消費電力: 55mA
  • パワーダウン機能
  • ゲイン帯域幅積(GBP): 8GHz
  • 優れた直線性:
    DC~2GHz、G=12dB
  • スルーレート: 17,500V/µs
  • HD2/HD3歪みが小さい
    (1VPP、200Ω、DE-DE、G=12dB):
    • 100MHz: HD2で-104dBc、HD3で-96dBc
    • 200MHz: HD2で-95dBc、HD3で-92dBc
    • 500MHz: HD2で-80dBc、HD3で-77dBc
    • 1GHz: HD2で-64dBc、HD3で-58dBc
  • IMD2/IMD3歪みが小さい
    (2VPP、200Ω、DE-DE、G=12dB):
    • 200MHz: IMD2で-96dBc、IMD3で-95dBc
    • 500MHz: IMD2で-80dBc、IMD3で-83dBc
    • 1GHz: IMD2で-70dBc、IMD3で-63dBc
  • 入力電圧ノイズ: 1.25nV/√Hz
  • 入力電流ノイズ: 3.5pA/√Hz
  • シングルとデュアルの電源による動作をサポート
  • 消費電力: 55mA
  • パワーダウン機能

LMH5401は、無線周波数(RF)や中間周波数(IF)のアプリケーション、または高速なDC結合の時間領域アプリケーションに対して最適化された、極めて高性能な差動アンプです。アナログ/デジタル・コンバータ(ADC)の駆動時に、シングルエンドから差動への(SE-DE)変換を要するDCまたはAC結合アプリケーションに最適であり、SE-DEまたは差動-差動(DE-DE)モードでの動作時に生じる2次/3次歪みを非常に小さく抑えることができます。

LMH5401は、SE-DEシステムとDE-DEシステムのいずれにも最適化されており、DC~2GHzというかつてない使用可能帯域幅を実現しています。LMH5401を使用すれば、試験/測定機器やブロードバンド通信、高速データ収集などの幅広いアプリケーションにおいて、外部バランなしで信号チェーンのSE-DE変換が可能になります。

同相基準入力ピンを使用して、アンプの出力同相をADCの入力要件に合わせることができるほか、3.3V~5Vの電源を選択可能で、必要であればデュアル電源での動作にも対応します。またパワーダウン機能を利用して、消費電力を削減することも可能です。

5V電源を使用した場合には、275mWという非常に低い消費電力で優れた性能を提供します。高性能を実現するLMH5401は、テキサス・インスツルメンツの先進的な相補型BiCMOSプロセスで製造され、省スペース型のUQFN-14パッケージで供給されます。

LMH5401は、無線周波数(RF)や中間周波数(IF)のアプリケーション、または高速なDC結合の時間領域アプリケーションに対して最適化された、極めて高性能な差動アンプです。アナログ/デジタル・コンバータ(ADC)の駆動時に、シングルエンドから差動への(SE-DE)変換を要するDCまたはAC結合アプリケーションに最適であり、SE-DEまたは差動-差動(DE-DE)モードでの動作時に生じる2次/3次歪みを非常に小さく抑えることができます。

LMH5401は、SE-DEシステムとDE-DEシステムのいずれにも最適化されており、DC~2GHzというかつてない使用可能帯域幅を実現しています。LMH5401を使用すれば、試験/測定機器やブロードバンド通信、高速データ収集などの幅広いアプリケーションにおいて、外部バランなしで信号チェーンのSE-DE変換が可能になります。

同相基準入力ピンを使用して、アンプの出力同相をADCの入力要件に合わせることができるほか、3.3V~5Vの電源を選択可能で、必要であればデュアル電源での動作にも対応します。またパワーダウン機能を利用して、消費電力を削減することも可能です。

5V電源を使用した場合には、275mWという非常に低い消費電力で優れた性能を提供します。高性能を実現するLMH5401は、テキサス・インスツルメンツの先進的な相補型BiCMOSプロセスで製造され、省スペース型のUQFN-14パッケージで供給されます。

ダウンロード 字幕付きのビデオを表示 ビデオ

お客様が関心を持ちそうな類似品

open-in-new 代替品と比較
比較対象デバイスと同等の機能で、ピン配置が異なる製品
TRF1208 アクティブ 10MHz ~ 11GHz の 3dB 帯域幅、シングルエンド入力、差動出力の変換アンプ Wider bandwidth, higher AC performance, AC-coupled upgrade

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
9 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート LMH5401 8GHz、低ノイズ、低消費電力の完全差動アンプ データシート (Rev. D 翻訳版) PDF | HTML 英語版 (Rev.D) PDF | HTML 2018年 5月 18日
e-Book(PDF) The Signal - オペアンプ設計ブログ集 英語版 2018年 3月 23日
アプリケーション・ノート ADC32RF45: Amplifier to ADC Interface (Rev. A) 2016年 9月 7日
技術記事 How to use a fully differential amplifier as a level shifter PDF | HTML 2016年 7月 13日
技術記事 Disentangling RF amplifier specs: amplifier spot noise vs. noise figure PDF | HTML 2016年 2月 5日
EVM ユーザー ガイド (英語) TSW12J54EVM User's Guide 2015年 10月 21日
EVM ユーザー ガイド (英語) TSW54J60 Evaluation Module User's Guide (Rev. A) 2015年 9月 21日
技術記事 How to optimize differential amplifier noise PDF | HTML 2015年 7月 7日
EVM ユーザー ガイド (英語) LMH5401EVM Evaluation Module (EVM) (Rev. A) 2015年 3月 27日

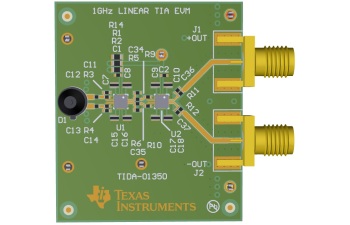

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

LMH5401EVM — LMH5401 の評価基板

The LMH5401EVM is an evaluation module for the single LMH5401 amplifier in a 14-lead high performance RF package. This evaluation module is designed to quickly and easily demonstrate the functionality and versatility of the amplifier. The EVM is ready to connect to power, signal source, and test (...)

ユーザー ガイド: PDF
評価ボード

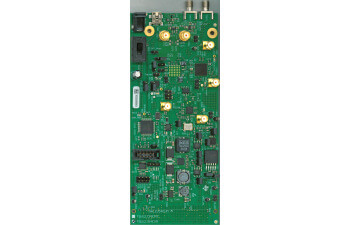

TSW12J54EVM — 広帯域 RF レシーバのリファレンス・デザイン
