REF5050

アクティブ

5V、3μVpp/V のノイズ、3ppm/℃ のドリフト、高精度のシリーズ・リファレンス電圧

この製品には新バージョンがあります。

open-in-new 代替品と比較
比較対象デバイスと同等の機能で、ピン配置が異なる製品
REF70 アクティブ 低ノイズ、低ドリフト、超高精度電圧リファレンス REF70 offers 10x lower noise (0.23 ppm), better drift performance (2 ppm/°C) and 28-ppm long-term drift in a humidity-resistant ceramic package.

製品詳細

VO (V) 5 Initial accuracy (max) (%) 0.05 Temp coeff (max) (ppm/°C) 3 Vin (min) (V) 5.2 Vin (max) (V) 18 Iq (typ) (mA) 0.8 Rating Catalog Features TRIM/NR pin LFN 0.1 to 10 Hz (typ) (µVPP) 15 Iout/Iz (max) (mA) 10 Operating temperature range (°C) -40 to 125
VO (V) 5 Initial accuracy (max) (%) 0.05 Temp coeff (max) (ppm/°C) 3 Vin (min) (V) 5.2 Vin (max) (V) 18 Iq (typ) (mA) 0.8 Rating Catalog Features TRIM/NR pin LFN 0.1 to 10 Hz (typ) (µVPP) 15 Iout/Iz (max) (mA) 10 Operating temperature range (°C) -40 to 125
SOIC (D) 8 29.4 mm² 4.9 x 6 VSSOP (DGK) 8 14.7 mm² 3 x 4.9
  • 低い温度ドリフト:
    • 高グレード:3ppm/℃ (最大値)
    • 標準グレード:8ppm/℃ (最大値)
  • 高精度:
    • 高グレード:0.05% (最大値)
    • 標準グレード:0.1% (最大値)
  • 低いノイズ:3µV PP/V
  • 優れた長期安定性:
    • 最初の 1000 時間後に 22ppm (SOIC-8)
    • 最初の 1000 時間後に 50ppm (VSSOP-8)
  • 大きな出力電流:±10mA
  • 温度範囲:-40℃~125℃
  • 低い温度ドリフト:
    • 高グレード:3ppm/℃ (最大値)
    • 標準グレード:8ppm/℃ (最大値)
  • 高精度:
    • 高グレード:0.05% (最大値)
    • 標準グレード:0.1% (最大値)
  • 低いノイズ:3µV PP/V
  • 優れた長期安定性:
    • 最初の 1000 時間後に 22ppm (SOIC-8)
    • 最初の 1000 時間後に 50ppm (VSSOP-8)
  • 大きな出力電流:±10mA
  • 温度範囲:-40℃~125℃

REF50xx は、低ノイズ、低ドリフト、非常に高精度の電圧リファレンスのファミリです。これらのリファレンス電圧は、シンク電流とソース電流の両方に対応でき、優れたラインおよび負荷レギュレーションを備えています。

独自の設計手法により、優れた温度ドリフト (3ppm/℃) と高精度 (0.05%) を実現しています。これらの機能と超低ノイズの組み合わせにより、REF50xx ファミリは高精度のデータ・アクイジション・システムでの使用に最適です。

各リファレンス電圧は、高グレード (REF50xxIDGK および REF50xxID) と標準グレード (REF50xxAIDGK および REF50xxAID) の両方で供給されます。このリファレンス電圧は、8 ピンの VSSOP および SOIC パッケージで供給され、-40℃~125℃で動作が規定されています。

REF50xx は、低ノイズ、低ドリフト、非常に高精度の電圧リファレンスのファミリです。これらのリファレンス電圧は、シンク電流とソース電流の両方に対応でき、優れたラインおよび負荷レギュレーションを備えています。

独自の設計手法により、優れた温度ドリフト (3ppm/℃) と高精度 (0.05%) を実現しています。これらの機能と超低ノイズの組み合わせにより、REF50xx ファミリは高精度のデータ・アクイジション・システムでの使用に最適です。

各リファレンス電圧は、高グレード (REF50xxIDGK および REF50xxID) と標準グレード (REF50xxAIDGK および REF50xxAID) の両方で供給されます。このリファレンス電圧は、8 ピンの VSSOP および SOIC パッケージで供給され、-40℃~125℃で動作が規定されています。

ダウンロード 字幕付きのビデオを表示 ビデオ

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
12 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート REF50xx 低ノイズ、超低ドリフト、高精度の電圧リファレンス データシート (Rev. K 翻訳版) PDF | HTML 英語版 (Rev.K) PDF | HTML 2023年 7月 7日
アプリケーション・ノート Voltage Reference Selection and Design Tips For Data Converters (Rev. B) PDF | HTML 2024年 1月 9日
アプリケーション・ノート Stacking the REF50xx for High-Voltage References (Rev. B) PDF | HTML 2023年 4月 25日
e-Book(PDF) Tips and tricks for designing with voltage references (Rev. A) 2021年 5月 7日
その他の技術資料 電圧リファレンスを使用した設計のヒントとコツ (Rev. A 翻訳版) 2021年 5月 4日
アプリケーション・ノート Long-Term Drift in Voltage References PDF | HTML 2021年 3月 25日
アプリケーション・ノート Low-Noise Negative Reference Design with REF5025 2019年 12月 1日
e-Book(PDF) Voltage Supervisor and Reset ICs: Tips, Tricks and Basics 2019年 6月 28日
回路設計 絶縁アンプと差動入力 SAR ADC を使用した ±12V の電圧センシング回路 英語版 2019年 4月 26日
回路設計 大電流バッテリ・モニタ回路:0~10A、0~10kHz、18 ビット 英語版 2019年 4月 25日
ホワイト・ペーパー Voltage reference selection basics white paper (Rev. A) 2018年 10月 23日
アプリケーション・ノート ADS8318 および ADS8319 用の、低消費電力の入力 / リファレンス・ドライバ回路 英語版 2011年 6月 9日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

ADS1282EVM-CVAL — ADS1282-SP 耐放射線特性の評価モジュール

The ADS1282-SP EVM plugs directly to the MSP430FR5959 launchpad (not included with ADS1282-SP EVM) which connects to PC via USB. Complete evaluation is possible using the software GUI. The EVM also demonstrates a radiation hardness assured low dropout voltage regulator with the TPS7A4501-SP.
ユーザー ガイド: PDF
評価ボード

ADS8168EVM-PDK — ADS8168 8 チャネル、16 ビット、1MSPS、SAR ADC の評価モジュール・パフォーマンス・デモ・キット(PDK)

The ADS8168 evaluation module (EVM) performance demonstration kit (PDK) is a platform for evaluating the performance of the ADS8168 successive-approximation register (SAR) analog-to-digital converter (ADC). The ADS8168EVM-PDK includes the ADS8168EVM board, the precision host interface (PHI) (...)

ユーザー ガイド: PDF
評価ボード

ADS8900BEVM-PDK — ADS8900B 完全差動入力、20 ビット、SAR ADC 向けパフォーマンス・デモ・キット (PDK)

ADS8900B 評価基板 (EVM) パフォーマンス・デモ・キット (PDK) は、完全差動入力、20 ビット、1MSPS の SAR A/D コンバータ (ADC) デバイスである ADS8900B の性能を評価するためのプラットフォームです。この ADS8900BEVM-PDK は、ADS8900B EVM ボードと、高精度ホスト・インターフェイス (PHI) コントローラ・ボードで構成されており、関連するコンピュータ・ソフトウェアの開発に使用できます。

ユーザー ガイド: PDF | HTML
評価ボード

ADS9120EVM-PDK — ADS9120 16 ビット 2.5MSPS 15.5mW SAR ADC EVM のパフォーマンス・デモ・キット(PDK)

The ADS9120 evaluation module (EVM) performance demonstration kit (PDK) is a platform for evaluating the performance of the ADS9120 successive-approximation register analog-to-digital converter (SAR ADC). The ADS9120EVM-PDK includes the ADS9120 EVM board, the PHI controller board, and accompanying (...)

ユーザー ガイド: PDF
評価ボード

DIP-ADAPTER-EVM — DIP アダプタの評価基板

DIP-Adapter-EVM は、オペアンプの迅速なプロトタイプ製作とテストを可能にする評価基板です。小型の表面実装 IC とのインターフェイスを迅速、容易、低コストで実現します。付属の Samtec 端子ストリップか、回路への直接配線により、サポートされているオペアンプを接続できます。

DIP-Adapter-EVM キットは、業界標準の最も一般的なパッケージをサポートしています:

  • D と U(SOIC-8)
  • PW(TSSOP-8)
  • DGK(MSOP-8、VSSOP-8)
  • DBV(SOT23-6、SOT23-5、SOT23-3)
  • DCK(SC70-6、SC70-5)
  • DRL(SOT563-6)
ユーザー ガイド: PDF
評価ボード

PLABS-SAR-EVM-PDK — TI Precision Labs SAR(逐次比較型)ADC の評価モジュール・パフォーマンス・デモ・キット(PDK)

PLABS-SAR-EVM-PDK is an experimental platform used in conjunction with TI Precision Labs videos to gain a deeper understanding of successive approximation register (SAR) analog-to-digital converter (ADC) circuits. The evaluation module (EVM) platform contains two channels for common SAR (...)

ユーザー ガイド: PDF
シミュレーション・モデル

REF5050 PSpice Model (Rev. A)

SLIM175A.ZIP (39 KB) - PSpice Model
シミュレーション・モデル

REF5050 TINA-TI Reference Design (Rev. A)

SLIM174A.TSC (130 KB) - TINA-TI Reference Design
シミュレーション・モデル

REF5050 TINA-TI Spice Model (Rev. A)

SLIM173A.ZIP (7 KB) - TINA-TI Spice Model
シミュレーション・ツール

PSPICE-FOR-TI — TI Design / シミュレーション・ツール向け PSpice®

PSpice® for TI は、各種アナログ回路の機能評価に役立つ、設計とシミュレーション向けの環境です。設計とシミュレーションに適したこのフル機能スイートは、Cadence® のアナログ分析エンジンを使用しています。PSpice for TI は無償で使用でき、アナログや電源に関する TI の製品ラインアップを対象とする、業界でも有数の大規模なモデル・ライブラリが付属しているほか、選択された一部のアナログ動作モデルも利用できます。

設計とシミュレーション向けの環境である PSpice for TI (...)

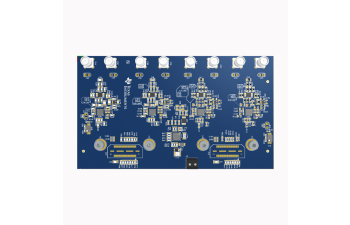

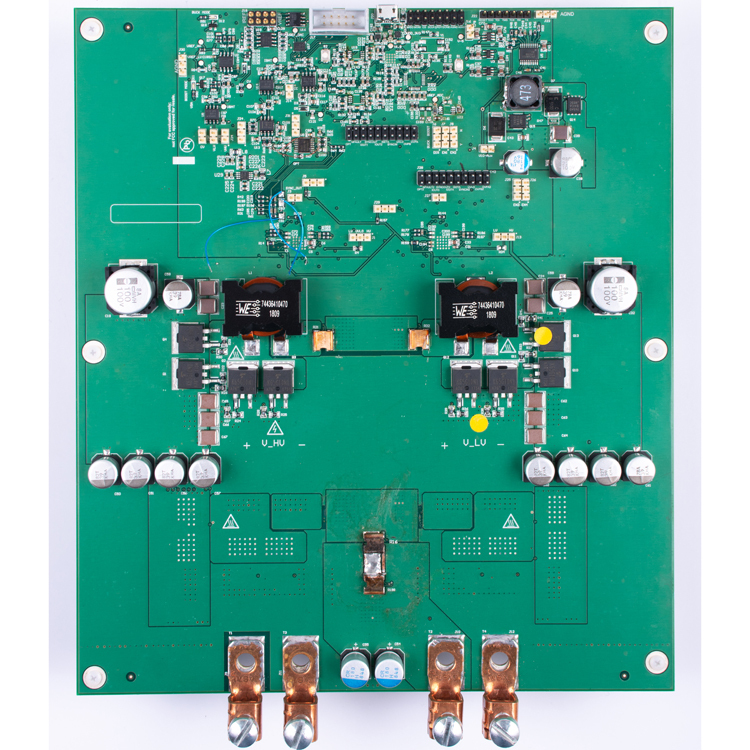

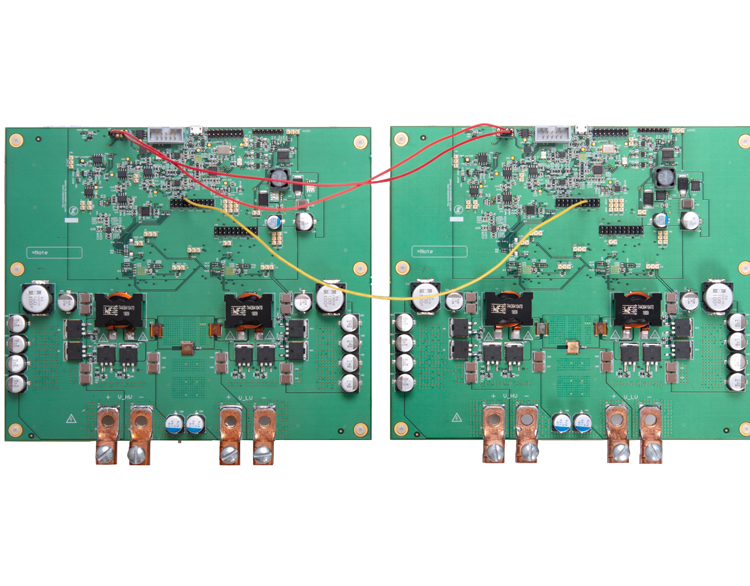

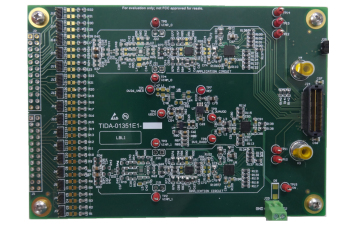

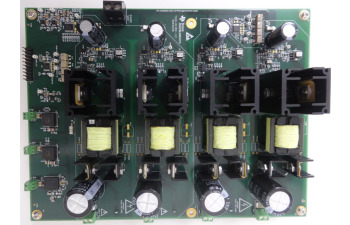

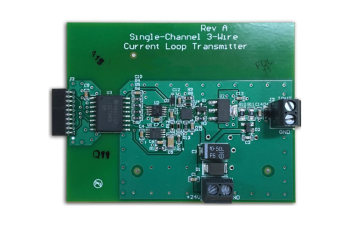

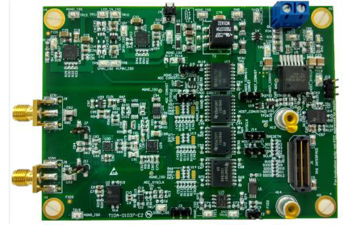

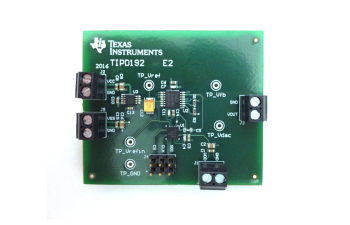

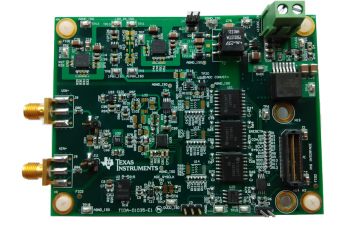

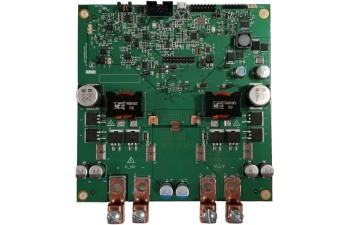

多くの TI リファレンス デザインには、REF5050 があります。
