UCC24630

アクティブ

超低スタンバイ電流、同期整流器コントローラ

ご注文はこちら
データシート

UCC24630

アクティブ
データシート ご注文はこちら

製品詳細

Operating temperature range (°C) -40 to 125 Control mode Volt-sec balance Topology CCM, DCM Rating Catalog
Operating temperature range (°C) -40 to 125 Control mode Volt-sec balance Topology CCM, DCM Rating Catalog
SOT-23 (DBV) 6 8.12 mm² 2.9 x 2.8
  • Secondary-Side SR Controller Optimized for 5-V to 24-V Flyback Systems
  • Operating Frequency Up to 200 kHz
  • Volt-Second Balance SR On-Time Control
  • Minimize Effect of MOSFET Device and Layout Inductance
  • CCM Operation Compatibility
  • Compatible with PSR and SSR Control
  • Auto Low-Power Detect and 110-µA Standby Mode Current
  • Wide VDD Range from 3.6 V to 28 V
  • Rail-to-Rail Gate Driver with 13-V Clamp
  • Open and Short Pin Fault Protection
  • Secondary-Side SR Controller Optimized for 5-V to 24-V Flyback Systems
  • Operating Frequency Up to 200 kHz
  • Volt-Second Balance SR On-Time Control
  • Minimize Effect of MOSFET Device and Layout Inductance
  • CCM Operation Compatibility
  • Compatible with PSR and SSR Control
  • Auto Low-Power Detect and 110-µA Standby Mode Current
  • Wide VDD Range from 3.6 V to 28 V
  • Rail-to-Rail Gate Driver with 13-V Clamp
  • Open and Short Pin Fault Protection

The UCC24630 SR controller is a high-performance controller and driver for N-channel MOSFET power devices used for secondary-side synchronous rectification.

The combination of controller and MOSFET emulates a near-ideal diode rectifier. This solution not only directly reduces power dissipation of the rectifier but also reduces primary-side losses as well, due to compounding of efficiency gains.

Utilizing a volt-second balancing control method, the UCC24630 is ideal for flyback power supplies over a wide-output voltage range since the device is not connected directly to the MOSFET drain. The SR drive turn-off threshold is not dependent on the MOSFET RDS(on) which allows optimizing for maximum conduction time. Also secondary current ringing due to device and layout inductance does not affect the SR turn-off threshold.

The UCC24630 controller offers a programmable false-trigger filter, a frequency detector to automatically switch to standby mode during low power conditions and pin fault protections. The UCC24630 is compatible with DCM, TM and CCM operation.

The wide VDD operating range, wide programming range of the VPC voltage and blanking time, allows use in a variety of flyback converter designs.

The UCC24630 SR controller is a high-performance controller and driver for N-channel MOSFET power devices used for secondary-side synchronous rectification.

The combination of controller and MOSFET emulates a near-ideal diode rectifier. This solution not only directly reduces power dissipation of the rectifier but also reduces primary-side losses as well, due to compounding of efficiency gains.

Utilizing a volt-second balancing control method, the UCC24630 is ideal for flyback power supplies over a wide-output voltage range since the device is not connected directly to the MOSFET drain. The SR drive turn-off threshold is not dependent on the MOSFET RDS(on) which allows optimizing for maximum conduction time. Also secondary current ringing due to device and layout inductance does not affect the SR turn-off threshold.

The UCC24630 controller offers a programmable false-trigger filter, a frequency detector to automatically switch to standby mode during low power conditions and pin fault protections. The UCC24630 is compatible with DCM, TM and CCM operation.

The wide VDD operating range, wide programming range of the VPC voltage and blanking time, allows use in a variety of flyback converter designs.

open-in-new その他の AC/DC & DC/DC controllers (external FET) を検索
ダウンロード 字幕付きのビデオを表示 ビデオ

お客様が関心を持ちそうな類似品

open-in-new 代替品と比較
比較対象デバイスと同等の機能で、ピン互換製品
UCC24636 アクティブ 超低スタンバイ電流、同期整流器コントローラ The UCC24636 cannot be used in CCM flyback designs

技術資料

star =TI が選定したこの製品の主要ドキュメント
結果が見つかりませんでした。検索条件をクリアしてから、再度検索を試してください。
4 をすべて表示
種類 タイトル 最新の英語版をダウンロード 日付
* データシート UCC24630 Synchronous Rectifier Controller With Ultra-Low-Standby Current データシート (Rev. A) PDF | HTML 2015年 3月 30日
アプリケーション・ノート UCC24630 and UCC24636 SR-Control Configurations Guide 2017年 12月 18日
EVM ユーザー ガイド (英語) Using the UCC24630EVM-636 65-W AC-to-DC Adapter (Rev. B) 2016年 12月 12日
技術記事 Achieving low standby power and high efficiency in flyback converters PDF | HTML 2015年 7月 27日

設計と開発

その他のアイテムや必要なリソースを参照するには、以下のタイトルをクリックして詳細ページをご覧ください。

評価ボード

UCC24630EVM-636 — UCC24630 65W AC/DC アダプタ

This is a high efficiency 65W AC/DC design using UCC24630 Synchronous Rectification Controller for a Universal input (85Vac to 265Vac) to 19.5V @3.33A output exceeding CoC-5 Tier2 and DOE Level VI performance requirements for external power supplies.

ユーザー ガイド: PDF
TI.com で取り扱いなし
計算ツール

SLUC582 — UCC24630 Design Calculator

サポート対象の製品とハードウェア

サポート対象の製品とハードウェア

製品
AC/DC & DC/DC controllers (external FET)
UCC24630 — 超低スタンバイ電流、同期整流器コントローラ
ダウンロード
リファレンス・デザイン

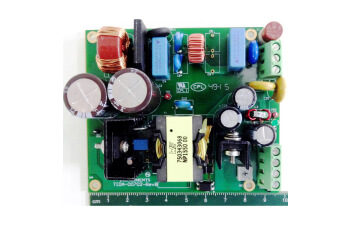

TIDA-00702 — 60W、24V 高効率工業用電源、精密な電圧、電流、電力制限付

The TIDA-00702 is a 60-W, industrial AC-DC power supply designed for use in industrial and instrumentation systems such as process controls, factory automation, and machinery control. This reference design is a Quasi-resonant (QR) flyback converter implemented using the UCC28740 CC-CV flyback (...)
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

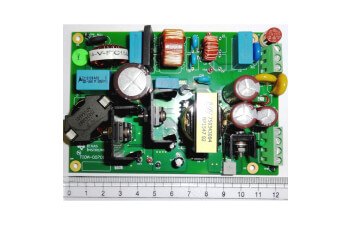

TIDA-00701 — 100W、24V 高効率、高 PF 工業用電源、精密な電流/電圧制限付

TIDA-00701 は、プロセス制御、ファクトリ・オートメーション、機械制御など、産業用システムと計測用システム向けに設計された 100W、24V の産業用 AC/DC 電源です。このリファレンス・デザインは、UCC28051 PFC コントローラを使用して設計したフロント・エンドの力率補正（PFC）回路と、UCC28740 1 次側レギュレーション（PSR） CC-CV（定電流 / 定電圧）フライバック・コントローラを使用して実装した後段の疑似共振フライバック・コンバータで構成されており、必要とされる各種保護機能を内蔵しています。ハードウェアは、伝導性電磁波、サージ、EFT (...)
設計ガイド: PDF
回路図: PDF
リファレンス・デザイン

TIDA-00519 — 65W 高効率 CoC-5 ティア 2/DOE レベル VI 交流アダプタ

これは、高効率の 65W AC/DC デザインであり、ユニバーサル入力（85Vac ～ 265Vac）を受け入れ、19.5V @3.33A の出力を供給します。この出力は、LM5023 疑似共振フライバック・コントローラ、UCC24630 同期整流コントローラ、CSD19531Q5A MOSFET を組み合わせた外部電源に課される CoC-5 Tier2 と DOE Level VI の要件を上回っています。  また、LM8364 リセット・コントローラを使用して、入力ラインでの AC UVLO 保護を実現しています。

APEC での出展状況

回路図: PDF
リファレンス・デザイン

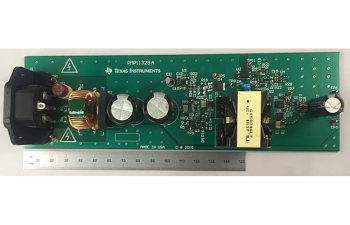

PMP11329 — 13V@4.6A ユニバーサル・ラインのリファレンス・デザイン

Universal line to 13 volt at 60 watts power supply. This is a synchronous fly back operating in continuous conduction mode using TI's synchronous rectifier controller on the secondary.
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

PMP10145 — 38W オフライン AC/DC 遷移モード同期整流フライバック・コンバータのリファレンス・デザイン

The PMP10145 reference design uses the UCC28610 flyback controller for the transition mode flyback topology. It generates an isolated output (9V@4.22A) from a wide AC input voltage range (80VAC - 291VAC). The controller maintains discontinuous mode operation and valley switching over the entire (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

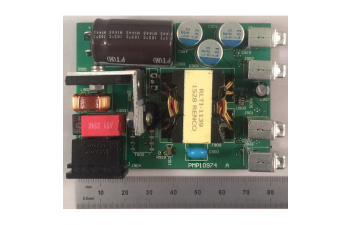

PMP11281 — 88% 以上の平均効率のユニバーサル AC 入力 5V/10A/50W PSR フライバック電源、リファレンス・デザイン

PMP11281 is a quasi-resonant Flyback power suppy based on the UCC28730 primary side regulation (PSR) controller. The elimination of optocoupler using PSR topology promises higher reliability and lower system cost. The design achieves less than 40mW standby power losses and over 88% average (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

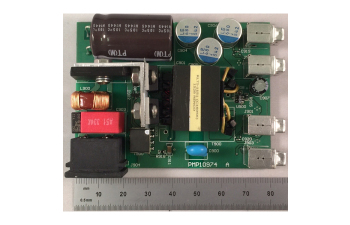

PMP11232 — 89.5% 以上の平均効率のユニバーサル AC 入力 5V/6A/30W PSR フライバック電源

PMP11232 is a quasi-resonant Flyback power suppy based on the UCC28730 primary side regulation (PSR) controller. The elimination of optocoupler using PSR topology promises higher reliability and lower system cost. The design achieves less than 40mW standby power losses and over 89.5% average (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

PMP10974 — 89% 以上の平均効率のユニバーサル AC 入力 5V/10A/50W PSR フライバック電源、リファレンス・デザイン

PMP10974 is a quasi-resonant Flyback power suppy based on the UCC28730 primary side regulation (PSR) controller. The elimination of optocoupler using PSR topology promises higher reliability and lower system cost. The design achieves less than 40mW standby power losses and over 89% average (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

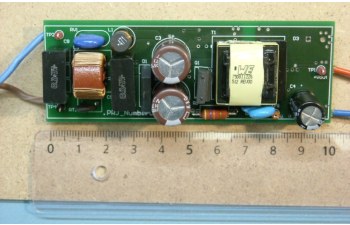

PMP10164 — ユニバーサル AC 入力、10.5V/1.8A DC 出力、絶縁同期整流フライバック・コンバータ、リファレンス・デザイン

The PMP10164 reference design supplies 10.5V@1.8A from universal AC mains; the isolated Flyback topology is the most used for low power range due to single magnetic component. Since the load is a power line communication chip, a fixed frequency modulation has been chosen. The controller LM5021 (...)
試験報告書: PDF
回路図: PDF
リファレンス・デザイン

PMP11216 — 同期整流コントローラ・ドーター・ボード・リファレンス・デザイン

The UCC24630 SR controller is a high performance controller and driver for N-channel MOSFET power devices used in secondary side synchronous rectification. Using a volt-second balance control method, the UCC24630 is ideal for flyback power supplies over a wide output voltage range since the IC is (...)
試験報告書: PDF
回路図: PDF
