A/D コンバータ Pro(ADCPro™)評価ソフトウェア
ADCPRO
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。

概要/特長

技術資料

サポートとトレーニング

注文情報


主なドキュメント
Download - PDF Icon Download - PDF Icon

概要

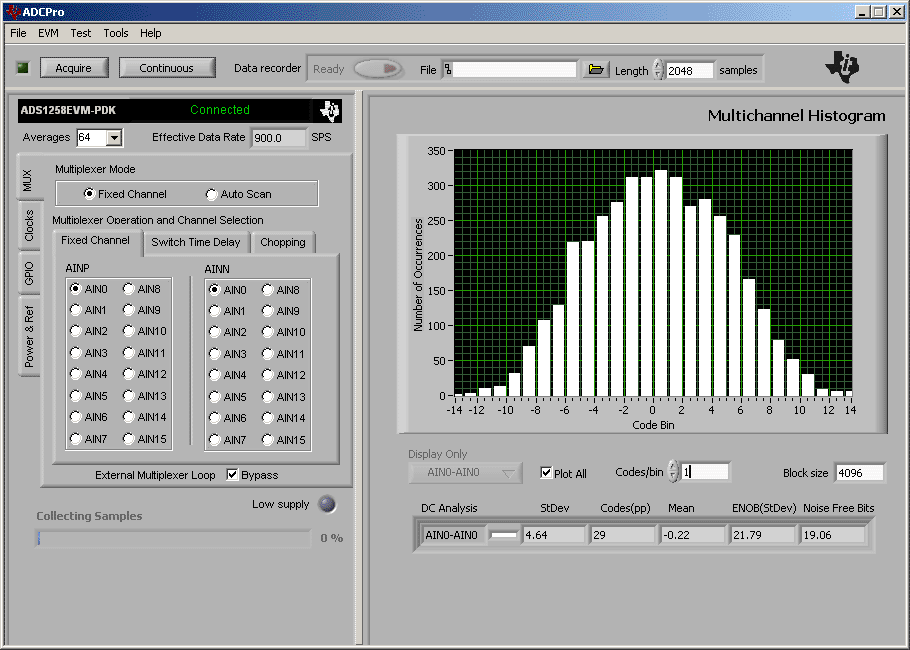

表示   表示 ADCPro ノイズ・ヒストグラム

ADCPro™ は、高価なロジック・アナライザや複雑な解析ルーチンを必要とせずに A/D コンバータ(ADC)を評価できるモジュール型ソフトウェア・システムです。単独使用では、ADC テストによって取得されたデータ・セットの性能解析に最適です。また、TI の ADC 評価モジュール(EVM)や適切なデータ・キャプチャ・カードとの組み合わせにより、強力な評価パッケージを実現します。

現在のソフトウェアのバージョン: 1.2.2

特長

TI の ADCPro™ ソフトウェアは ADC データの収集と解析を簡素化し、評価を容易にします。これにより、評価システムの容易な設定が可能になります。この評価システムは、実際のシステムと多少異なる場合がありますが、システム要件と対比可能で重要な結果が得られます。

  • データ・セットの保存 / 読み出し機能
  • モジュール型設計により EVM とテストのサポートの追加が可能
  • 時間、ヒストグラム、周波数ドメイン(周波数領域)でのテスト

ADCPro™ はハードウェアを必要とせずにデータセットの解析を可能にし、ツールの評価を容易にします。データは製品に組み込まれている次の 2 つのプラグインから取得できます。

  • TripleGen:3 チャネル・ファンクション・ジェネレータ
  • FileReader :ADCPro™ 形式で保存されたデータ・ファイルを読み取る EVM プラグイン

TripleGen をデータ・ソースとして使用することにより、ADCPro™ の機能を実際に使用してプログラムのテスト機能を習得できます。

ADCPro™ データ・ファイル形式はタブ区切りテキストで、ほとんどのスプレッドシート・プログラムと互換性があります。既存の ADC から収集したデータの場合、FileReader による容易なフォーマットによって読み取りが可能になり、ADCPro を使用してデータを解析できます。

ADCPro™ に含まれるテスト・プラグイン:

  • Data Monitor :ロードまたは取得したデータの表示
  • MultiScope:時間信号解析向けマルチチャネル・オシロスコープ
  • MultiHisto:DC ノイズ解析によるマルチチャネル・ヒストグラム・テスト
  • MultiFFT:マルチチャネル FFT プラグイン。データを周波数領域で表示するとともに、信号対雑音比(SNR)、全高調波歪(THD)、信号対雑音 + 歪(SINAD または THD+N)、スプリアス・フリー・ダイナミック・レンジ(SFDR)を計算します。

TI の一部の A/D コンバータについては、ADCPro™ にハードウェアを接続するプラグインを利用できます。ADCPro™ と互換性のある評価パッケージについては、関連製品のセクションをご覧ください。


互換性に関する問題

ADCPro™ バージョン 1.2.0 のハードウェアとソフトウェアに関する最低要件:

  • 下記を搭載した IBM PC 互換コンピュータ:
    • Pentium III/Celeron 866MHz または同等のプロセッサ
    • 256MB 以上の RAM(512MB 以上を推奨)
    • 200MB 以上の空き領域があるハード・ディスク
  • マウス
  • 画面の解像度 1024 x 768
  • Microsoft Windows XP SP2

注文
型番 TI またはサードパーティからご購入 アラートを受け取る 供給状況 OS   現在のバージョン   更新日

ADCPRO:
A/D コンバータ Pro(ADCPro™)評価ソフトウェア



ACTIVE Windows 7   2.0.1   18-MAY-2012

TI の評価品に関する標準契約約款が適用されます
