MSP-EXP430F5529

MSP430F5529 USB 実験ボード

MSP-EXP430F5529

購入

概要

注:

MSP430F5529 USB マイコン開発キットは、Mac バージョンまたは Linux バージョンの Code Composer Studio™ 統合開発環境(IDE)に対応していません。これらのオペレーティング・システムを使用する場合、多くの MSP ローンチパッドから最適なローンチパッドを選択することをお勧めします。

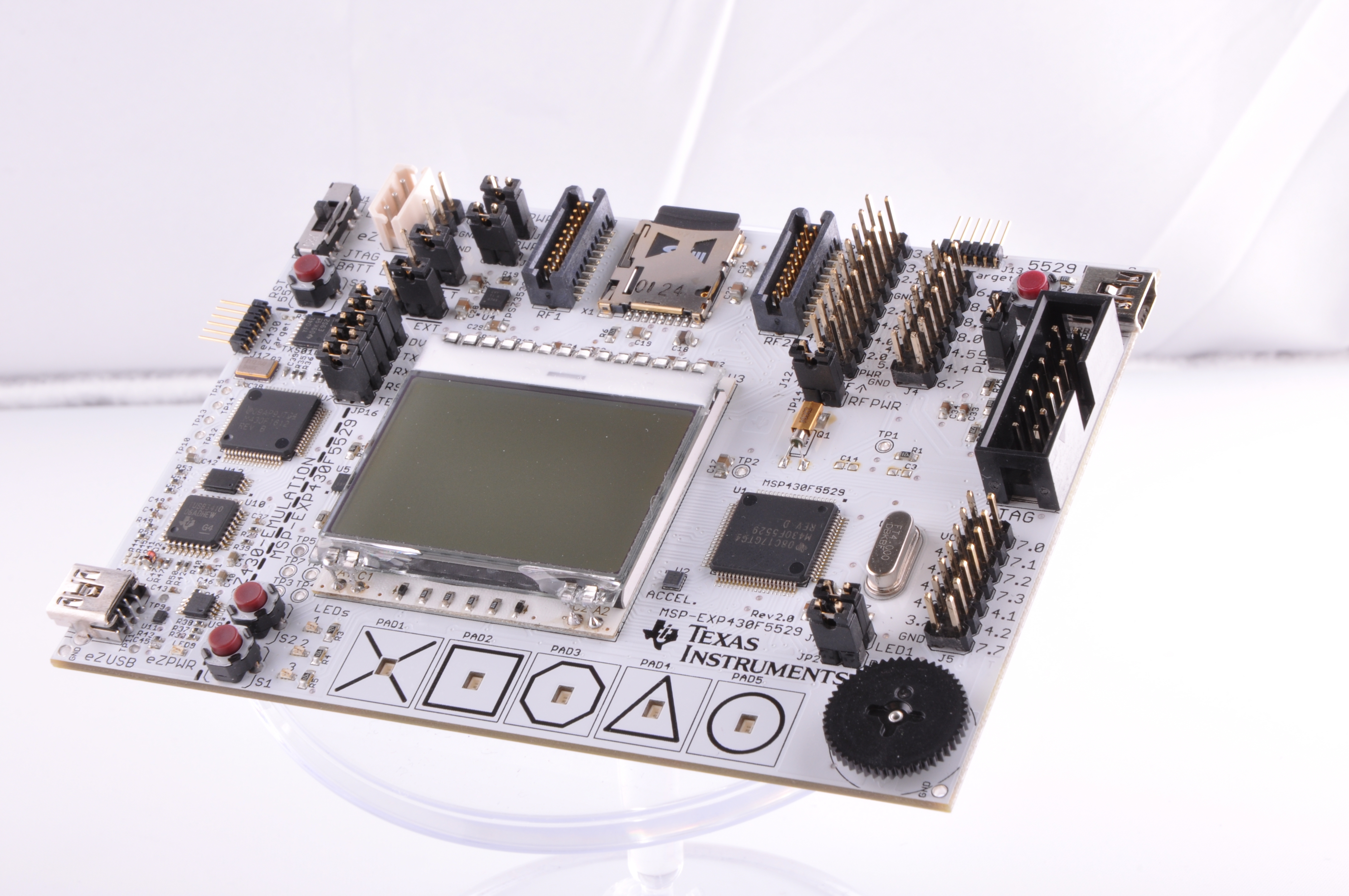

MSP430F5529 実験ボード(MSP-EXP430F5529)は、USB を内蔵した最新世代の MSP430 デバイスのうち、MSP430F5529 向けに設計された開発プラットフォームです。このボードは、CC2520EMK など、多くの TI の低消費電力 RF ワイヤレス評価モジュールと互換です。この実験ボードにより、設計者は業界最小の動作時消費電力を実現し、USB と大容量メモリを内蔵した新 F55xx マイコンを使用したエネルギー・ハーベスト、無線センサ、自動検針システム(AMI)などのアプリケーション向けの回路設計が可能になります。

実験ボードに実装されている MSP430F5529 デバイスは、内蔵 ezFET、または MSP-FET430UIF などの TI の Flash エミュレーション・ツールにより、電力供給やデバッグが可能です。



  • 新 MSP430F5529 マイコンをベースとして、機能の強化と USB 内蔵を必要とする超低消費電力機器の設計が可能に
  • eZ430-RF2500 ツールによる低消費電力ワイヤレス機能の迅速な開発、パッケージから取り出してすぐに使用可能な Z-Stack Pro 用プラットフォーム、Sub-1GHz と 2.4GHz の周波数帯をカバーする TI の各種消費電力 RF ワイヤレス評価モジュールに対するサポート
  • 高度なユーザー・インターフェイスやゲーム機のエンターテインメント機能を向上する 102x64 ドット・マトリックス LCD
  • 複数の入出力オプション: 容量性タッチ・ボタン/スライダ、プッシュ・ボタン、USB、マイクロ SD スロット、LED、スクロール・ホイールをサポート、これらの入出力デバイスを備えたシステムの開発期間を短縮
  • 内蔵 ezFETにより、実験ボードを USB 経由で直接 PC に接続し、電源供給やデバッグが可能
  • MSP-FET430UIF を使用し、 4 線式 JTAG のプログラミングとデバッグが可能な JTAG ヘッダー接続
  • Code Composer Studio、無償の 16KB IDE と互換
  • プリインストールされるユーザー体験ソフトウェア・デモと、ダウンロード可能なソース・コード
  • ダウンロード可能な PCB 設計(Eagle PCB)



このツールの ECCN(輸出規制品目分類番号)分類は、付属のマイコンと同じになります。マイコンの ECCN 情報については、そのデバイスのデータシートをご覧ください。

テキサス・インスツルメンツ(TI)の分類を使用する場合、ECCN または HTS のいずれにも関わらず、いかなる場合も TI は責任を負わず、ユーザーがその責任を負います。HTS および輸出分類は変更されることがあります。輸出書類上のエクスポーターは、輸出時に、あらゆる品目の正しい分類を決定する責任があります。TI による HTS または輸出分類は、TI の内部使用のみを目的としており、適切な輸出分類を表すものではなく、またはそれを保証するものでもなく、承認の決定時に依存できるものでもありません。

設計ファイルのダウンロード

特長
  • 内蔵 MSP430F5529:
    • 128KB の Flash/8KB の SRAM(USB が無効な場合は 10KB)
    • フルスピード USB 2.0
    • 最大 25MHz の 16 ビット RISC アーキテクチャ
    • 3x Timer_A ブロック、1x Timer_B ブロック
    • 2x USCI(UART/SPI/I2C)ブロック、16Ch 12ビット ADC12_A、12Ch Comp_B、63 I/O
  • USB 開発プラットフォーム
  • 5 パッドの容量性タッチ・ストリップ(ボタンやスライダ機能)
  • 1GB カード内蔵のマイクロ SD カード・スロット
  • 102x64 グレースケール、ドット・マトリックス LCD(バックライト付)
  • プッシュ・ボタン 4 個(2x ユーザー設定プッシュ・ボタン、1x リセット・プッシュ・ボタン、1x USB ブートストラップ・プッシュ・ボタン)
  • 3x 汎用 LED、5x 容量性タッチ・ボタン用 LED、1x 電源インジケータ LED
  • スクロール・ホイール/ポテンショメータ
  • 内蔵 EM ヘッダーにより、TI の低消費電力 RF ワイヤレス評価モジュールおよび eZ430-RF2500T をサポート。現在サポート対象のモジュール:
    • CC1100/CC1101EMK - Sub-1GHz 無線
    • CC2500EMK - 2.4GHz 無線
    • CC2420/CC2430EMK - 2.4GHz 802.15.4 無線
    • CC2520/CC2530EMK - 2.4GHz 802.15.4 無線
  • Spy-Bi-Wire(2 線式 JTAG)のプログラミングとデバッグを実現する内蔵 eZ-FET
  • フル 4 線式 JTAG のプログラミングとデバッグを実現する JTAG ヘッダー
  • USB、JTAG、バッテリ、外部電源など、複数の電源オプション
  • プロトタイプ用に F5529 I/O 端子に簡単にアクセス柔軟性を高めるポート・マッピング
MSP430 マイコン
MSP430F5529 128KB フラッシュ、8KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU)



Bluetooth 製品
CC2560 Bluetooth® 4.0 with enhanced data rate (EDR) CC2564 EDR (エンハンスド・データ・レート)、LE (Low Energy)、ANT に対応、Bluetooth® 4.0 CC2564MODA BR (基本レート)、EDR (エンハンスド・データ・レート)、LE (Low Energy) モジュールに対応、アンテナ統合、Bluetooth® 4.1 CC2564MODN BR (基本レート)、EDR (エンハンスド・データ・レート)、LE (Low Energy) モジュールに対応、Bluetooth® 4.1

購入と開発の開始

評価ボード

MSP-EXP430F5529 – MSP430F5529 USB 実験ボード

在庫あり
制限: 10
TI の評価品に関する標準契約約款が適用されます。

技術資料

star
= TI が選択した主要ドキュメント
結果が見つかりませんでした。検索条件をクリアして、もう一度検索を行ってください。
すべて表示 10
種類 タイトル 英語版のダウンロード 日付
* ユーザー・ガイド MSP-EXP430F5529 Experimenter Board User's Guide (Rev. B) 2017年 4月 7日
ユーザー・ガイド MSP Debuggers User's Guide (Rev. O) 2020年 4月 24日
ユーザー・ガイド MSP-EXP430F5529 Experimenter Board Quick Start Guide (Rev. A) 2019年 5月 9日
証明書 MSP-EXP430F5529 EU Declaration of Conformity (DoC) 2019年 1月 2日
ユーザー・ガイド Capacitive Touch Software Library Programmer's Guide (Rev. D) 2015年 8月 20日
技術記事 5 reasons why SimpleLink Bluetooth CC256x family is the right choice for YOU 2014年 8月 19日
アプリケーション・ノート Android Applications With MSP430 USB on Mobile Devices 2014年 6月 26日
その他の技術資料 RFID BoosterPack TRF7970ABP With MSP430F5529 LaunchPad (PPT) 2013年 12月 10日
アプリケーション・ノート MSP430を使用した静電容量式シングルタッチ・センサ設計の手引き 2013年 10月 10日
アプリケーション・ノート Capacitive Touch Sensing and SYS/BIOS 2012年 9月 12日
