MSP-TS430PM64 - MSP430F1x MCU と MSP430F2x MCU と MSP430F4x MCU の 64 ピン・ターゲット開発ボード

MSP-TS430PM64

購入

概要

The MSP-TS430PM64 is a standalone ZIF socket target board used to program and debug the MSP430 MCU in-system through the JTAG interface or the Spy Bi-Wire (2-wire JTAG) protocol.

Device Support: The MSP-TS430PM64 development board supports MSPF13x, MSP430F14x, MSP430F14x1, MSP430F15x, MSP430F16x, MSP430F23x, MSP430F24x, MSP430F24xx, MSP430F261x, MSP430F41x (except for MSP430F41x2 MCUs: see MSP-TS430PM64A instead), MSP430F42x, MSP430F42xA, MSP430E42x, MSP430FE42xA, MSP430FE42x2 and MSP430FW42x MCUs in a 64-pin LQFP package (TI package code: PM).

A flash emulation tool (FET) may be purchased independently (MSP-FET430UIF) or bundled with a target board (MSP-FET430U64).

The ECCN (Export Control Classification Number) classification for this tool will be the same as the included microcontrollers. To find ECCN information for a microcontroller, see the datasheet for that device.

Any use made of Texas Instruments (TI) classifications, whether it be ECCNs or HTS, is without recourse to TI and at the user’s risk. HTS and export classifications are subject to change. Your company, as the exporter of record, is responsible for determining the correct classification of any item at the time of export. Any HTS or export classification by TI is for TI’s internal use only and shall not be construed as a representation or warranty regarding the proper export classification nor relied upon to make licensing determinations.

特長
  • Development board (MSP-TS430PM64) with a ZIF socket fitting MSP430 derivatives in 64-pin LQFP (PM) packages includes an LED indicator, JTAG adapter, and header pin-outs for prototyping
  • Supports all debugging interfaces using a standard 14-pin JTAG header such as the MSP-FET430UIF

[ What's Included Text ]

  • Development board with 64-pin QFP (PM) ZIF socket (MSP-TS430PM64A)

  • MSP430 Flash Devices: MSP430F417IPM and MSP430F2619IPM

  • Eight PCB 1x16-pin headers (four male and four female)

  • One 32.768-kHz crystal

MSP430 マイコン
MSP430F133 8KB フラッシュ、256 バイト SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F135 16KB フラッシュ、512 バイト SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F147 32KB フラッシュ、1KB SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F1471 32KB フラッシュ、1KB SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F148 48 KB フラッシュ、2KB SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F1481 48 KB フラッシュ、2KB SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F149 60KB フラッシュ、2KB SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F1491 60KB フラッシュ、2KB SRAM、12 ビット ADC、コンパレータ、SPI/UART 搭載、8MHz マイコン (MCU) MSP430F155 16KB フラッシュ、512 バイト SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F156 24KB フラッシュ、1KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F157 32KB フラッシュ、1KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F1610 32KB フラッシュ、5KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F1611 48KB フラッシュ、10KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F1612 55KB フラッシュ、5KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F167 32KB フラッシュ、1KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F168 48KB フラッシュ、2KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F169 60KB フラッシュ、2KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、コンパレータ、DMA、I2C/SPI/UART 搭載、8MHz マイコン (MCU) MSP430F233 8KB フラッシュ、1KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F235 16KB フラッシュ、512 バイト SRAM、10 ビット ADC、2 個のオペアンプ、I2C/SPI/UART 搭載、16MHz マイコン (MCU) MSP430F2410 56KB フラッシュ、4KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2416 92KB フラッシュ、4KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2417 92KB フラッシュ、8KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2418 116KB フラッシュ、8KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2419 128KB FRAM、2KB SRAM、ESI、LCD、AES、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、タイマ搭載、16MHz マイコン (MCU) MSP430F247 32KB フラッシュ、4KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2471 32KB フラッシュ、4KB SRAM、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F248 48KB フラッシュ、4KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2481 48KB フラッシュ、4KB SRAM、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F249 60KB フラッシュ、2KB SRAM、12 ビット ADC、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2491 60KB フラッシュ、2KB SRAM、コンパレータ、I2C/SPI/UART、HW 乗算器搭載、16MHz マイコン (MCU) MSP430F2616 92KB フラッシュ、4KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、I2C/SPI/UART、HW 乗算器、DMA 搭載、16MHz マイコン (MCU) MSP430F2617 92KB フラッシュ、8KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、I2C/SPI/UART、HW 乗算器、DMA 搭載、16MHz マイコン (MCU) MSP430F2618 116KB フラッシュ、8KB SRAM、12 ビット ADC、デュアル 12 ビット DAC、I2C/SPI/UART、HW 乗算器、DMA 搭載、16MHz マイコン (MCU) MSP430F2619 128KB FRAM、8KB SRAM、AES、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、タイマ搭載、16MHz マイコン (MCU) MSP430F2619S-HT 高温、120KB フラッシュ、4KB RAM、12 ビット ADC、デュアル DAC、2 個の USCI、ハードウェア乗算器、DMA 搭載、16 ビット超低消費電力マイコン MSP430F412 4KB フラッシュ、256 バイト SRAM、タイマ、コンパレータ、96 セグメント LCD 搭載、8MHz マイコン (MCU) MSP430F413 8KB フラッシュ、256 バイト SRAM、タイマ、コンパレータ、96 セグメント LCD 搭載、8MHz マイコン (MCU) MSP430F415 16KB フラッシュ、512 バイト SRAM、タイマ、コンパレータ、96 セグメント LCD 搭載、8MHz マイコン (MCU) MSP430F417 32KB フラッシュ、1KB SRAM、タイマ、コンパレータ、96 セグメント LCD 搭載、8MHz マイコン (MCU) MSP430F423 3 個の 16 ビット・デルタ・シグマ ADC、128 セグメント LCD、8KB フラッシュ、256 バイト RAM 搭載、8MHz センシング・マイコン MSP430F423A 3 個の 16 ビット・シグマ・デルタ ADC、128 セグメント LCD、8KB フラッシュ、256 バイト RAM 搭載、8MHz センシング・マイコン (MCU) MSP430F425 3 個の 16 ビット・デルタ・シグマ ADC、128 セグメント LCD、16KB フラッシュ、512 バイト RAM 搭載、8MHz センシング・マイコン MSP430F4250 1 個の 16 ビット・デルタ・シグマ ADC、12 ビット DAC、56 セグメント LCD、16KB フラッシュ、256 バイト RAM 搭載、8MHz センシング・マイコン MSP430F425A 3 つの 16 ビット・シグマ・デルタ ADC、128 セグメント LCD、16KB フラッシュ、512 バイト RAM 搭載、8MHz センシング・マイコン (MCU) MSP430F4260 1 個の 16 ビット・デルタ・シグマ ADC、12 ビット DAC、56 セグメント LCD、24KB フラッシュ、256 バイト RAM 搭載、8MHz センシング・マイコン MSP430F427 3 個の 16 ビット・デルタ・シグマ ADC、128 セグメント LCD、32KB フラッシュ、1KB RAM 搭載、8MHz センシング・マイコン MSP430F4270 1 つの 16 ビット・シグマ・デルタ ADC、12 ビット DAC、56 セグメント LCD、32KB フラッシュ、256 バイト RAM 搭載、8MHz センシング・マイコン (MCU) MSP430F427A 3 つの 16 ビット・シグマ・デルタ ADC、128 セグメント LCD、32KB フラッシュ、1KB RAM 搭載、8MHz センシング・マイコン (MCU) MSP430FW423 スキャン・インターフェイス、8KB フラッシュ、256 バイト SRAM 搭載、ガスと水道メーター・アプリケーション向け、ロータリー・センシング・マイコン (MCU) MSP430FW425 拡張スキャン・インターフェイス、16KB フラッシュ、512 バイト SRAM 搭載、流量メーター向け、ロータリー・センシング・マイコン (MCU) MSP430FW427 スキャン・インターフェイス、32KB フラッシュ、1KB SRAM 搭載、ガスと水道メーター・アプリケーション向け、ロータリー・センシング・マイコン (MCU) MSP430FW428 スキャン・インターフェイス、48KB フラッシュ、2KB SRAM 搭載、ガスと水道メーター・アプリケーション向け、ロータリー・センシング・マイコン (MCU) MSP430FW429 スキャン・インターフェイス、60KB フラッシュ、2KB SRAM 搭載、ガスと水道メーター・アプリケーション向け、ロータリー・センシング・マイコン (MCU)

購入と開発の開始

ハードウェア、ソフトウェア、資料のパッケージ詳細

ハードウェアとソフトウェアのパッケージ

Start your general purpose development using target board for MSP430F1x, MSP430F2x and MSP430F4x MCUs.

パッケージの表示
ハードウェアとソフトウェアのパッケージ

Start your production programming using our target board for MSP430F1x, MSP430F2x and MSP430F4x MCUs

パッケージの表示

このハードウェアのみ購入

開発キット

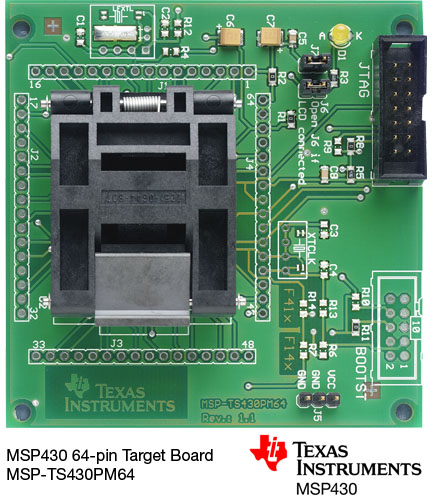

MSP-TS430PM64 – MSP430 64 ピン・ターゲット・ボード

在庫あり
制限: 15
TI の評価品に関する標準契約約款が適用されます。
