MSP-TS430PN80USB - MSP430F5x MCU の 80 ピン・ターゲット開発ボード

購入

MSP-TS430PN80USB

購入

概要

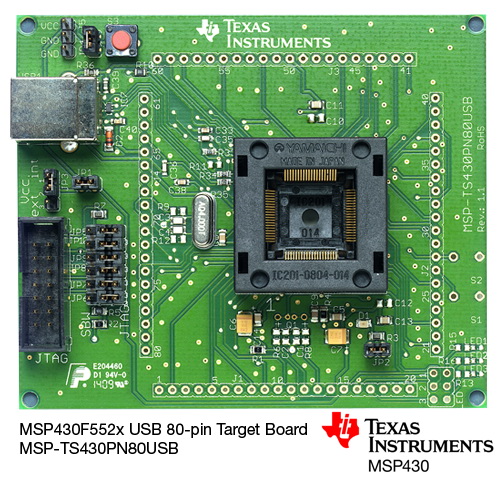

The MSP-TS430PN80USB is a standalone 80-pin ZIF socket target board used to program and debug the MSP MCU in-system through the JTAG interface or the Spy Bi-Wire (2-wire JTAG) protocol.

Device Support: The MSP-TS430PN80USB development kit supports MSP430F551x and MSP430F552x MCUs in an 80-pin LQFP package (TI package code: PN).

The MSP-FET may be purchased independently or bundled with the target board(MSP-FET430U80USB).

特長



  • Development board (MSP-TS430PN80USB) with a 80-pin ZIF socket fitting MSP MCUs in 80-pin TQFP (PN) packages includes an LED indicator, JTAG adapter, and header pin-outs for prototyping
  • Supports all debugging interfaces using a standard 14-pin JTAG header such as the MSP-FET
  • Additional Features:
    • What's Included
      • Development board with 80-pin QFP (PN) ZIF socket (MSP-TS430PN80USB)
      • Two - MSP430F5529IPN 16-Bit Ultra-Low-Power MCUs with 128KB Flash, 6KB RAM, 12-Bit ADC, 2 USCI, 32-bit HW Mult and DMA
      • There is also a USB connector included on the board



Support Software

  • MSP-EXP430F5529 Example Software and USB Drivers
  • MSP430F55xx C Examples (IAR and CCE)
  • MSP-EXP430F5529 Design Files
MSP430 マイコン
MSP430F5515 — 64KB フラッシュ、4KB SRAM、コンパレータ、DMA、UART/SPI/I2C、USB、タイマ、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5517 — 96KB フラッシュ、6KB SRAM、コンパレータ、DMA、UART/SPI/I2C、USB、タイマ、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5519 — 128KB フラッシュ、8KB SRAM、コンパレータ、DMA、UART/SPI/I2C、USB、タイマ、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5521 — 32KB フラッシュ、6KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン MSP430F5524 — 64KB フラッシュ、4KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5525 — 64KB フラッシュ、4KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5526 — 96KB フラッシュ、6KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5527 — 96KB フラッシュ、6KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5528 — 128KB フラッシュ、8KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU) MSP430F5529 — 128KB フラッシュ、8KB SRAM、12 ビット ADC、コンパレータ、DMA、UART/SPI/I2C、USB、HW 乗算器搭載、25MHz マイコン (MCU)
ダウンロード

購入と開発の開始

開発キット

MSP-TS430PN80USB – MSP43055xx USB 80 ピン・ターゲット・ボード

サポート・ソフトウェア

MSP430F552x C Examples (IAR and CCSv4) (Rev. L) – SLAC300L.ZIP (240KB)

ダウンロード
TI の評価品に関する標準契約約款が適用されます。

設計ファイル

MSP430 schematic symbols and footprints library for use with the Eagle CAD tool — SLAC060E.ZIP (97 KB)

技術資料

star
= TI が選択した主要ドキュメント
結果が見つかりませんでした。検索条件をクリアして、もう一度検索を行ってください。
すべて表示 9
種類 タイトル 英語版のダウンロード 日付
* ユーザー・ガイド MSP430 Hardware Tools User's Guide 2020年 12月 14日
ユーザー・ガイド IAR Embedded Workbench IDE Version 7+ for MSP430 MCUs 2020年 12月 14日
ユーザー・ガイド Code Composer Studio IDE v8.x for MSP430 MCUs 2020年 5月 5日
ユーザー・ガイド MSP430 Hardware Tools User's Guide 2020年 2月 7日
その他の技術資料 MSP-TS430PN80USB EU Declaration of Conformity (DoC) 2019年 1月 2日
ユーザー・ガイド Code Composer Studio v7.x for MSP430 User's Guide 2017年 11月 13日
ユーザー・ガイド IAR Embedded Workbench Version v7+ for MSP430 User's Guide 2017年 11月 13日
ユーザー・ガイド Code Composer Studio™ v5.2 ユーザーズ・ガイド (Rev. U 翻訳版) 最新の英語版をダウンロード (Rev.AS) 2012年 12月 14日
アプリケーション・ノート Multi-Cell Li-Ion Battery Management System Using MSP430F5529 and bq76PL536 2010年 12月 16日
