Thunderbolt™ テクノロジーをサポートする
TI の IC ファミリ

総合的なエコシステム・ソリューション

• TPS22981
  データシート
• TPS22981
  製品詳細
• TPS22981 サンプル

• TPS22986
  データシート
• TPS22986
  製品詳細
• TPS22986 サンプル
• TPS22986
  開発モジュール

Thunderbolt™ テクノロジーは、 1 つの Mini DisplayPort コネクタを通じてデータ（PCI-Express）とビデオ（DisplayPort）の転送を可能にします。  各ポートには 2 つの 10Gbps 双方向チャネルが内蔵されています。

デバイス	製品のタイプ	主な特長
TPS22981	3.3V/18V パワー MUX、過電流制限選択可	基板の省スペースとシステム設計の簡素化を実現する単一集積ソリューション 内蔵スイッチにより、付属のペリフェラルに低電圧（3.3V）または高電圧（18V）を提供 可変電流制限によるカスタム化保護機能（4.5V ～ 19.8V、3.0V ～ 3.6V）	データシートのダウンロード 無償サンプルのご請求
TPS22980	3.3V/18V パワー MUX、過電流制限選択可	基板の省スペースとシステム設計の簡素化を実現する単一集積ソリューション 内蔵スイッチにより、付属のペリフェラルに低電圧（3.3V）または高電圧（18V）を提供 可変電流制限によるカスタム化保護機能（4.5V ～ 19.8V、3.0V ～ 3.6V）	データシートのダウンロード 無償サンプルのご請求 評価モジュールのご購入
DS100TB211 ステータス： 開発中製品	CDR 機能付きシグナル・コンディショニング・リタイマ	フル・アダプティブ 4 ステージ・イコライゼーション機能付きデュアル・レーン CDR による薄型、低コストの 40AWG ケーブルを実現 レーンあたり 250mW 未満の消費電力、単一電源	データシートのダウンロード
TPS22986	電源セレクタ	スルーケーブル回路を使わずに、どの Thunderbolt ケーブルとも使用可能で、ケーブル設計を簡素化 電源の自動選択機能	データシートのダウンロード 無償サンプルのご請求
TPS22985	電源セレクタ	スルーケーブル回路を使わずに、どの Thunderbolt ケーブルとも使用可能で、ケーブル設計を簡素化 電源の自動選択機能	データシートのダウンロード 無償サンプルのご請求
HD3SS0001 ステータス： 開発中製品	データ・ソース選択スイッチ	複数のディスクリート部品を集積した単一ソリューションによる基板の省スペース化 信号ソースからコネクタへのルーティング用に最適化されたピン配列	データシートのダウンロード
TPS55340	キープアウト・デバイス	内部 5A MOSFET スイッチは 30W を出力 入力電圧：2.9V ～ 32V 軽負荷時の高効率	データシートのダウンロード 無償サンプルのご請求 評価モジュールのご購入
LM3017	True Shutdown 機能付き昇圧コントローラ	最大 30W の出力電力能力によって 2 つの Thunderbolt ポートを駆動。各 15W ±1% の基準電圧でパワー・ロード・スイッチに正確な出力を供給 強制起動時間により、Thunderbolt 仕様の出力を入力電圧まで 20 ミリ秒未満で充電可能 430kHz の固定スイッチング周波数により、低リップルと 93% の高効率を実現	データシートのダウンロード 無償サンプルのご請求
LMZ10501	1A SIMPLE SWITCHER® ナノ・モジュール、内蔵インダクタ付き	内蔵インダクタにより、省スペース化と使いやすさを実現 小型フォーム・ファクタ（3.0mm x 2.5mm x 1.2mm） 最大 97% の高効率により、システム発熱を低減	データシートのダウンロード 無償サンプルのご請求 評価モジュールのご購入

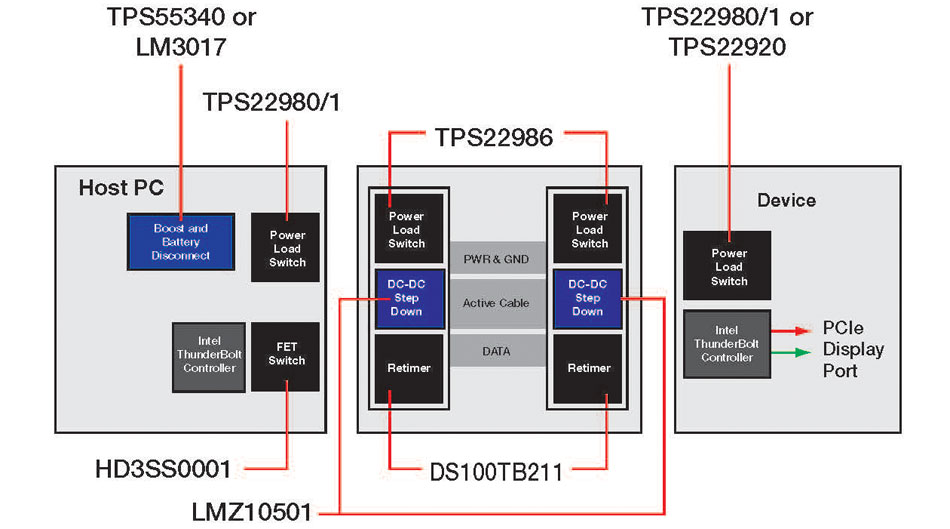

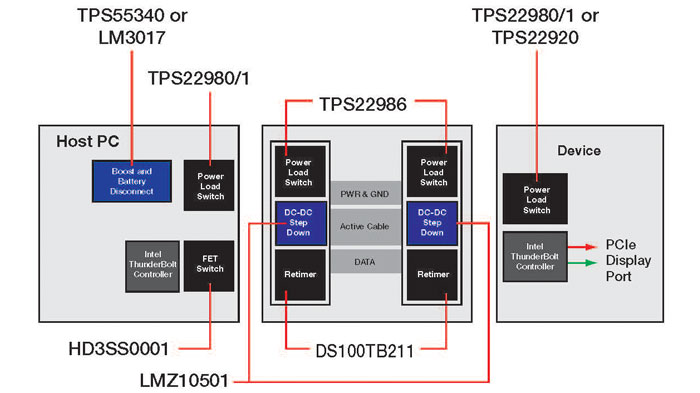

Thunderbolt エコシステム図

Thunderbolt™ ケーブルには、高いデータ・レート実現のために各ケーブル・コネクタ内にアクティブ・リタイマが必要となります。 DS100TB211 は、デュアル・レーンの双方向シグナル・コンディショニング・リタイマです。  DS100TB211 の各チャネルがそれぞれ独立に、10.3Gbps のレートでシリアル・データにロックしており、外部リファレンス・クロックは不要です。

Thunderbolt のホストまたはペリフェラル・デバイスは、3.3V または最大 15V（公称）の高電圧で、TPS22981 を通してケーブルに電力を供給します。  TPS22986 は、適切な 3.3V 電源を自動選択して、アクティブなケーブル回路に電力を供給します。 LMZ10501 は、Thunderbolt ケーブルで TPS22986 から DS100TB211 に対して必要な高効率の降圧変換を提供するインダクタ内蔵の DC/DC コンバータです。

LM3017 と TPS55340 は、ケーブルへの供給用の高電圧を TPS22981 に提供するための昇圧 DC/DC コンバータです。  LM3017 は 1 つの Thunderbolt ポートに電力を供給し、TPS55340 は 2 つの Thunderbolt ポートに電力を供給します。 すべてのデバイスは、Thunderbolt のシームレスな使用を可能にします。

Thunderbolt および Thunderbolt のロゴは、米国およびその他の国における Intel Corporation の商標です。
