堅牢な EMC、低消費電力、2 チャネル・デジタル・アイソレータ

堅牢な EMC、低消費電力、2 チャネル・デジタル・アイソレータ - ISO7321C
データシート


モデル (1)

タイトル カテゴリ 種類 日付
ISO7321C IBIS MODEL IBIS Model ZIP 2014年 9月 30日

設計キット&評価モジュール (1)

内容 型番 ソフトウェア/ツール・タイプ
ISO7310C-EVM:シングル・チャネル・ディジタル・アイソレータ評価モジュール ISO7310C-EVM 評価モジュールと評価ボード

リファレンス・デザイン

絶縁型シャント電流測定向け磁気耐性トランスレス電源のリファレンス・デザイン

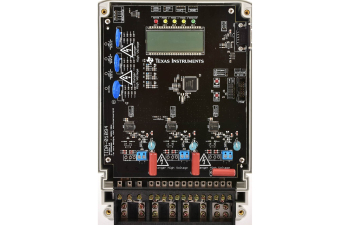

TIDA-01094 は、絶縁型シャント・センサと、絶縁型デルタ・シグマ変調器を使用し、class 0.5 の 3 相トランスレス・エネルギー測定システムを実装するためのリファレンス・デザインです。各デルタ・シグマ変調器は、静電容量を使用して自らの出力回路を入力回路から絶縁しているため、トランスレスのデータ絶縁を実現します。各変調器のハイサイドは、変圧器を使用しないキャップドロップ電源により駆動されます。このリファレンス・デザインはトランスを使用していないため、磁気耐性を備えています。また、ハイサイド・キャップドロップ電源は総システム・コストを低減します。伝導型電磁波と放射型電磁波が小さいという特性があるほか、ハイサイドはローサイド電源から電力を導く代わりに商用電源から独立して電力を供給されるため、ローサイド電源から引き込む消費電流を低減できます。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

CAD/CAE シンボル

型番 パッケージ|ピン数 CAD ファイル(.bxl) STEP モデル(.stp)
ISO7321C ダウンロード ダウンロード
